商品ジャンル ： 蛍光灯器具
商品グループ ： 制御装置
商品タイプ ： 制御装置
ファイルダウンロード

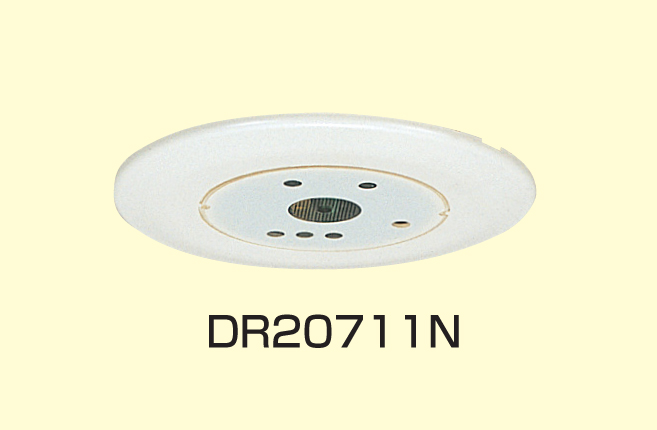

| 画像データ | 天井埋込形 制御装置 |
|---|---|
| 寸法図データ | DR20711N_s_160 |
| 納入仕様図データ | DR20711N ，DR20711N ，DR20711N ，DR20711N |
| 取扱説明書データ | DR20711N |
| 姿図データ | DR20711N |
【ダウンロードについて】
・データは、リンクをクリックするとダウンロードできます。
・配光図データ（IES）を使用する場合は、IESデータを表示するプログラムが必要です。
商品概要
| 商品名 | 制御装置 ［生産終了品］ |
|---|---|
| 型式 | DR20711N |
| 在庫区分 | ［生産終了品］ |
| 価格（税別） | DR20711N 19,500円 |
梱1
電 源：200～240V 50/60Hz 入力電力5W
構 造：天井埋込タイプ
本 体：鋼板
質 量：0.3kg
制 御 回 路：1 回路
制 御 台 数：インバータの合計数で最大50 台です。( ただし、増幅器を併用した場合は、台数増設が可能です。)
調 光 度：FHF32 は25～100％、FHF86、パラライトは35～100％。（最小調光度は、使用インバータにより多少変わります。）
取付高さ制限：3m 以下
調光信号線：φ0.9～φ1.2 CPEV-1P（最遠配線長φ0.9：100m ／φ1.2：200m）
照度センサー：（内蔵）動作照度50～1,000lx
そ の 他：ED・EX 点灯方式とPX 点灯方式は入力端子部の切替で設定。
外部入力1信号：無電圧a 接点（信号線φ0.9～φ1.2 CPEV-1P 最遠配線長100m）
外部入力2信号：無電圧a 接点（信号線φ0.9～φ1.2 CPEV-1P 最遠配線長100m）( いずれも別途ご用意ください。)
初期照度補正制御：点灯累積時間と照度センサー併用による制御
昼光利用制御：照度センサーにより通常 段調光下限レベルの範囲で制御
ゾーン調光制御：リモコン照度設定によりMAX からMIN の範囲内で制御
段調光制御：リモコン段調光設定によりMAX からMIN の範囲内で制御
手動調光制御：リモコン照度設定によりMAX からMIN の範囲内で固定された調光制御
L E D 表示：● ランプ交換表示 点灯：通常 遅い点滅：交換おすすめ（約8,000～10,000 時間点灯） 早い点滅：ただちに交換（寿命です。約10,000 時間以上点灯） ● 動作モード表示 ● 信号線短絡表示 ● ランプ寿命警告
ブザーお知らせ：● リモコン設定操作時
※早い点滅：約0.５秒サイクル 遅い点滅：約２秒サイクル
