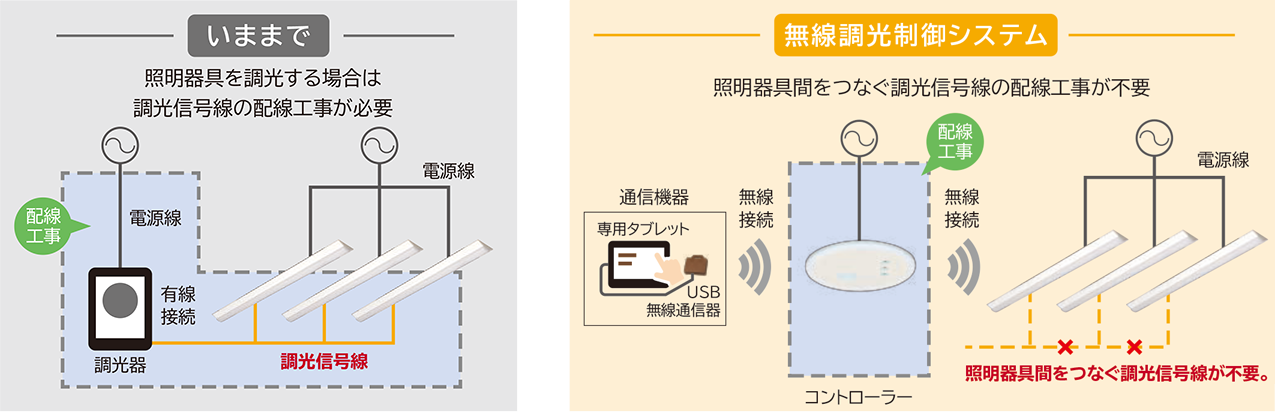

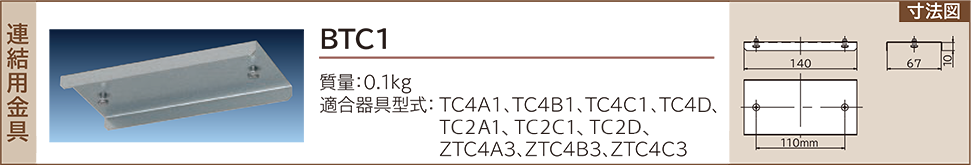

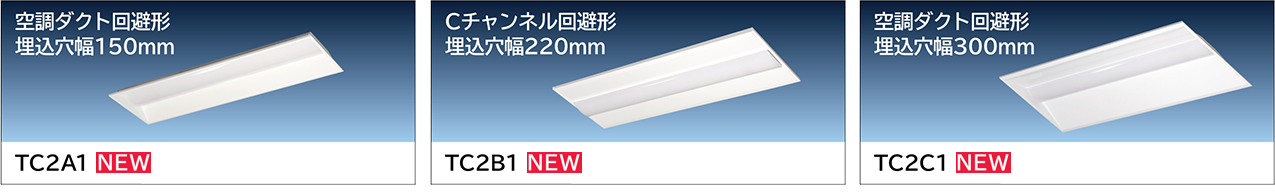

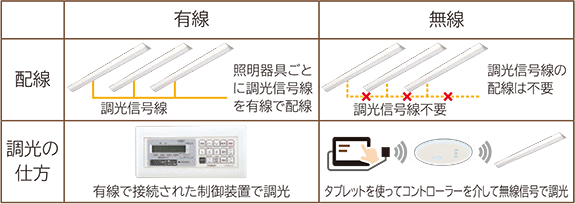

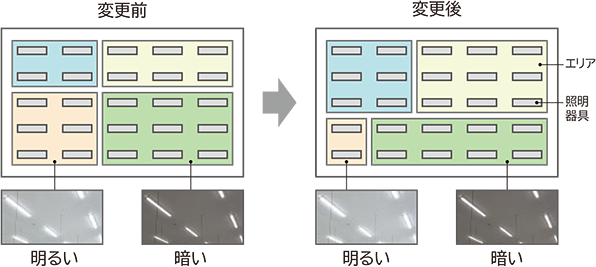

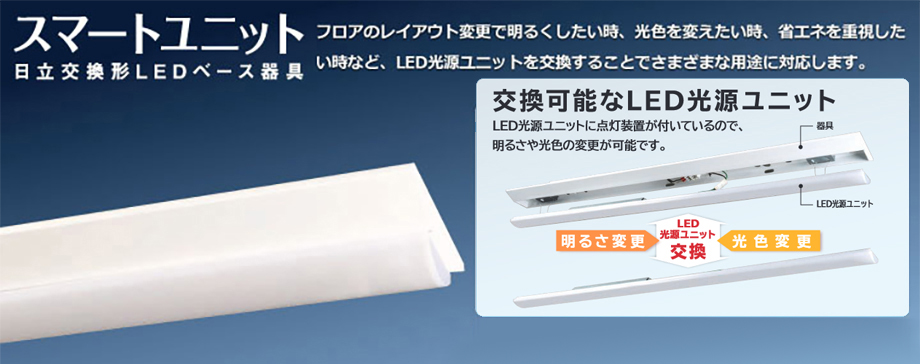

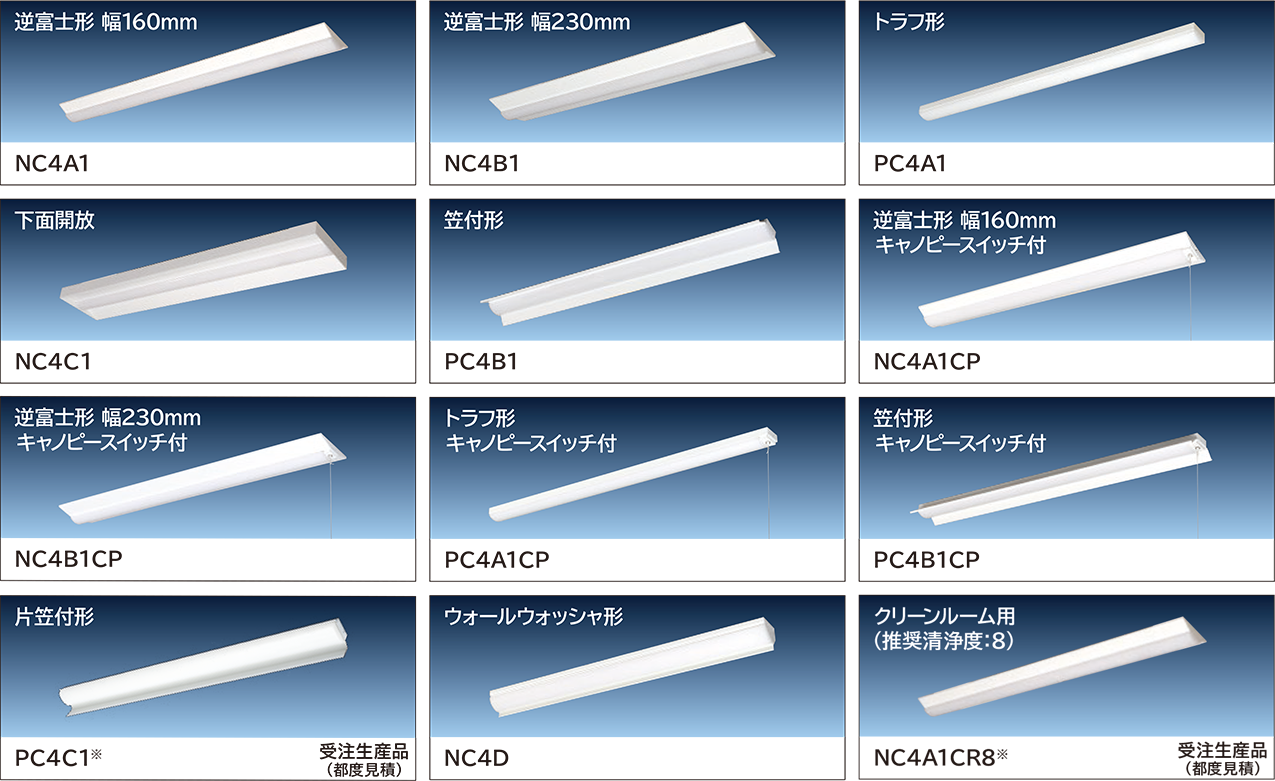

交換形LED 動画

日立独自「らくづけバネ」でかんたん取り付け

取り付け時やLED光源ユニット交換時の施工性にこだわり、独自の「らくづけバネ」を新開発。
かんたんに取り付けられるようバネの形状や構造にさまざまな工夫をしています。

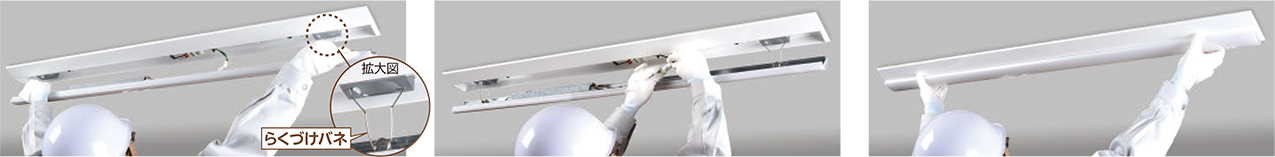

「らくづけバネ」でかんたん取り付け

「らくづけバネ」(2か所)がLED光源ユニットについているので、器具の取り付け部を見ながら作業できてかんたん。

「らくづけバネ」がLED光源ユニットを保持してくれるので、両手で作業ができてかんたん。

「らくづけバネ」がガイドの役割をしてくれるので、LED光源ユニットを押し上げるだけでしっかり装着できてかんたん。

つかみやすい形状の
LED光源ユニット
くぼみがあり、つかみやすく取り付け取り外しがしやすい。

電源穴(4カ所)
器具側面

600mmピッチ
取付用穴
リニューアル時の器具本体設置や、電源の取り付けに便利な取り付け穴を追加

40形 逆富士形 幅160mmの場合 40形逆富士形 幅160mm以外、110形、20形、 特殊環境対応の構造は、図と異なります。 寸法図等でご確認ください。

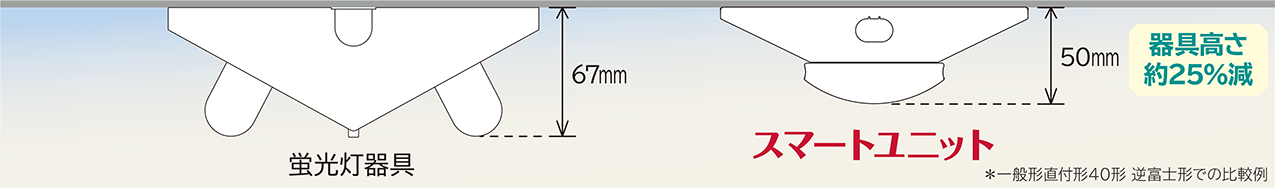

シンプルな薄形デザイン

スマートユニットはシンプルな薄形デザインなので天井面がスッキリと見え、室内を広く演出できます。

シンプルな薄形デザイン

  • 連結時に光がつながる
    カバー端部に光を通す部品を採用することで、直付形は器具同士を連結した際に、光がつながって見える工夫をしています。(直付形下面開放および埋込形、特殊環境対応を除く)

    連結時に光がつながる

  • 光が天井にも広がる
    天井にも光が広がるカバーを採用。天井にも光が広がり室内の広がり感を演出します。

    光が天井にも広がる

  • 割れにくい・掃除がしやすい
    LED光源ユニットにポリカーボネート樹脂を採用(特殊環境対応を除く)。万が一、ぶつけたり落としたりしても割れにくい構造です。また、ホコリがたまりにくく、掃除もしやすいすっきりとした形状です。

    割れにくい・掃除がしやすい

  • 虫がよりにくい、色あせしにくい
    LEDの光は紫外線をほとんど含まないので、虫がよりにくく、色あせしにくくなります。
  • 蛍光灯器具からのリニューアルに対応した器具形状(40形の例)
    既設の蛍光灯器具に配慮したサイズで、外したあとに天井の補修工事なしでそのまま設置できます。

    連結時に光がつながる

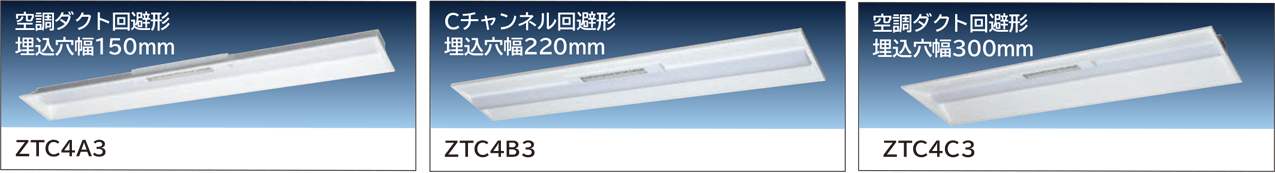

交換形LEDベース器具 非常灯付

一般形器具と非常灯が一体化している交換形LEDベース器具です。

火災や地震などで電気の供給が断たれた場合、非常用電源が蓄電池で避難に必要な照度(2lx以上)で30分以上、自動で点灯します。

1 一般形器具と非常灯を一体化。非常時以外は一般照明として使用できます。

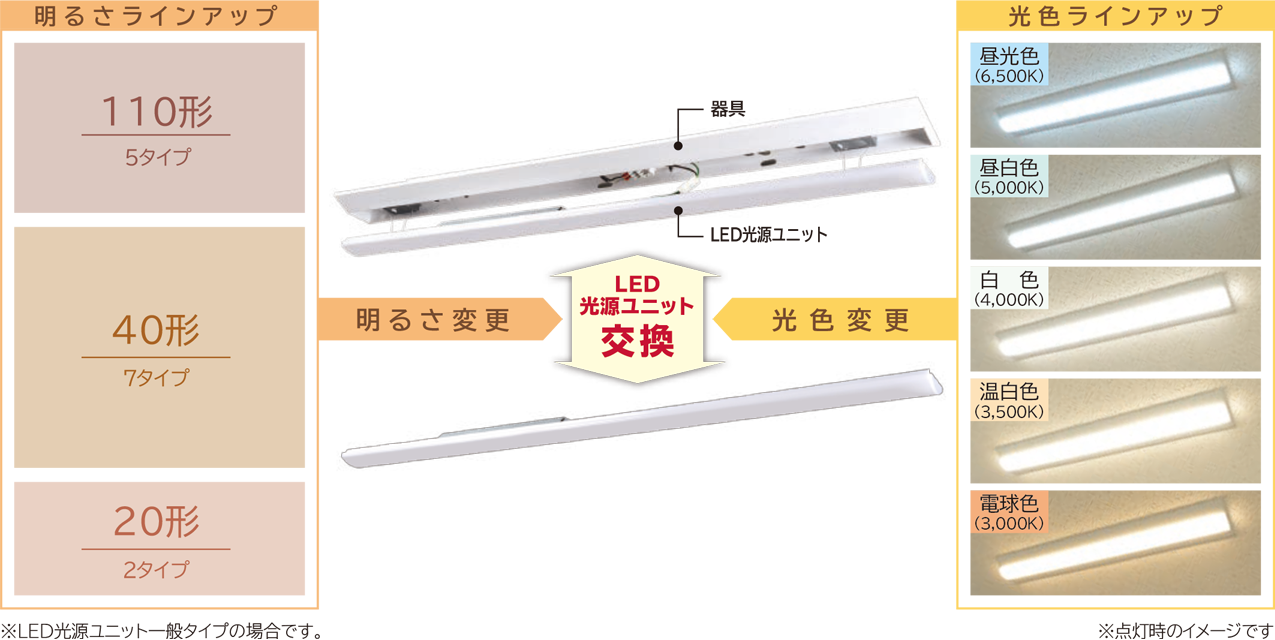

一般形と同じ「かんたん取り付け」で、設置性に配慮。一般形と用じ光源ユニットが使用できるので、光源ユニットの交換で、明るさや光色を変更できます。

必ず仕様表の光源ユニットと組み合わせてご使用ください。

2 「つながる光」でライン照明を実現※直付形下面開放および埋込形を除く。

一般形と同じ器具高さ・器具長さ・光源ユニットなので、一般形と連結して「つながる光」のライン照明が実現できます。

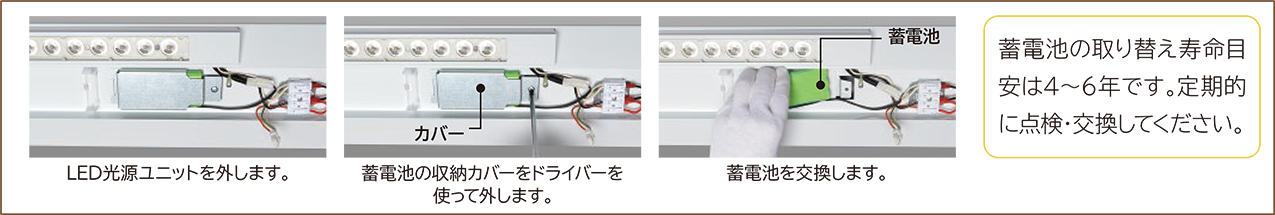

●蓄電池の交換は器具を外すことなく簡単にできます。

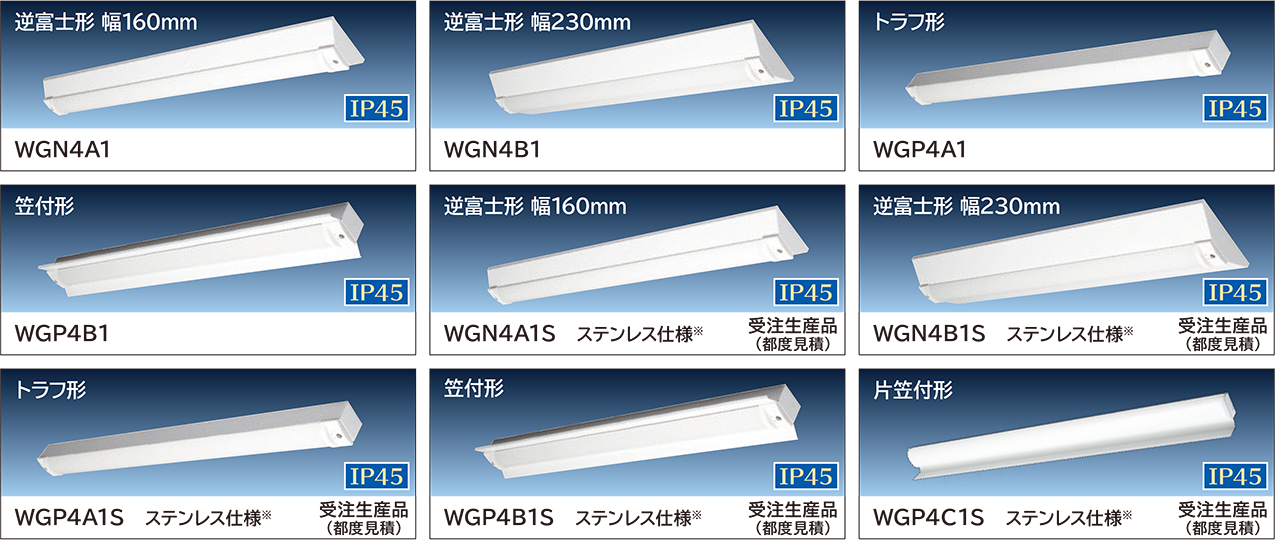

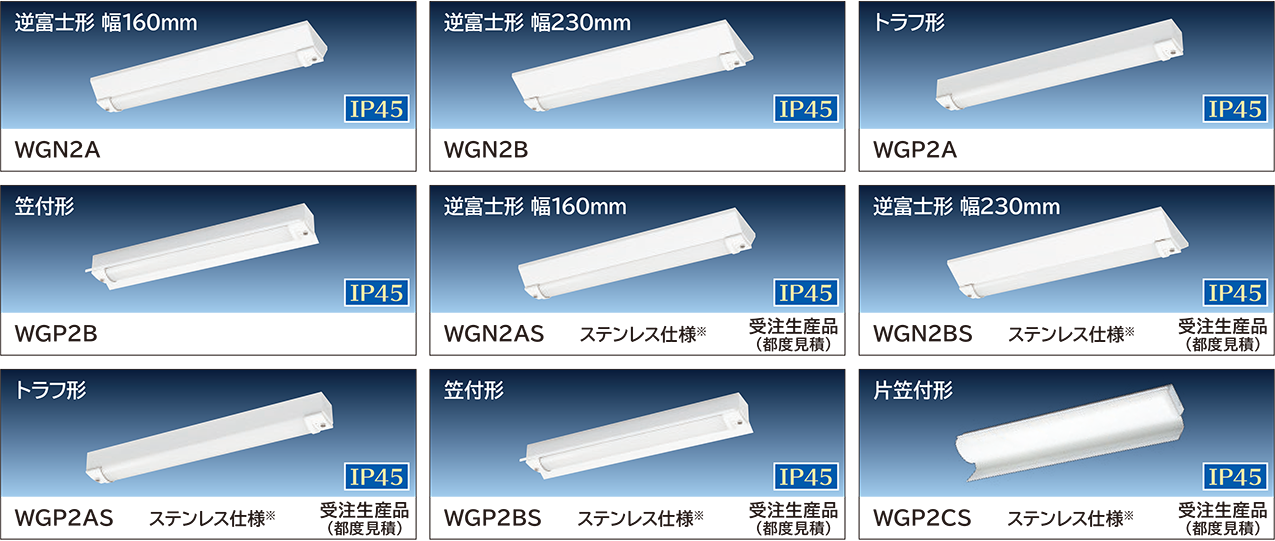

特殊環境対応 防湿・防雨形(オイルミスト対応)

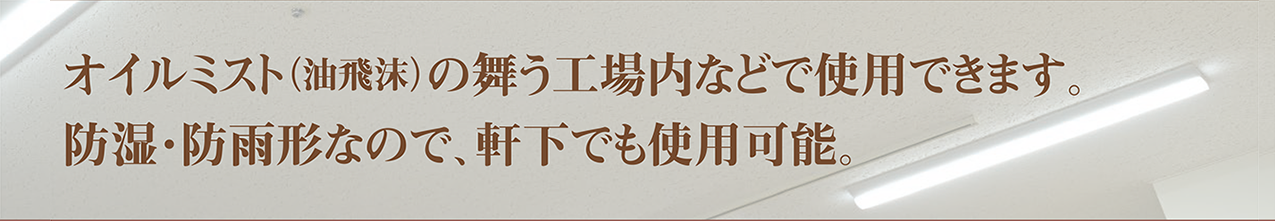

オイルミスト(油飛沫)の舞う工場内などで使用できます。
防湿・防雨形なので、軒下でも使用可能。

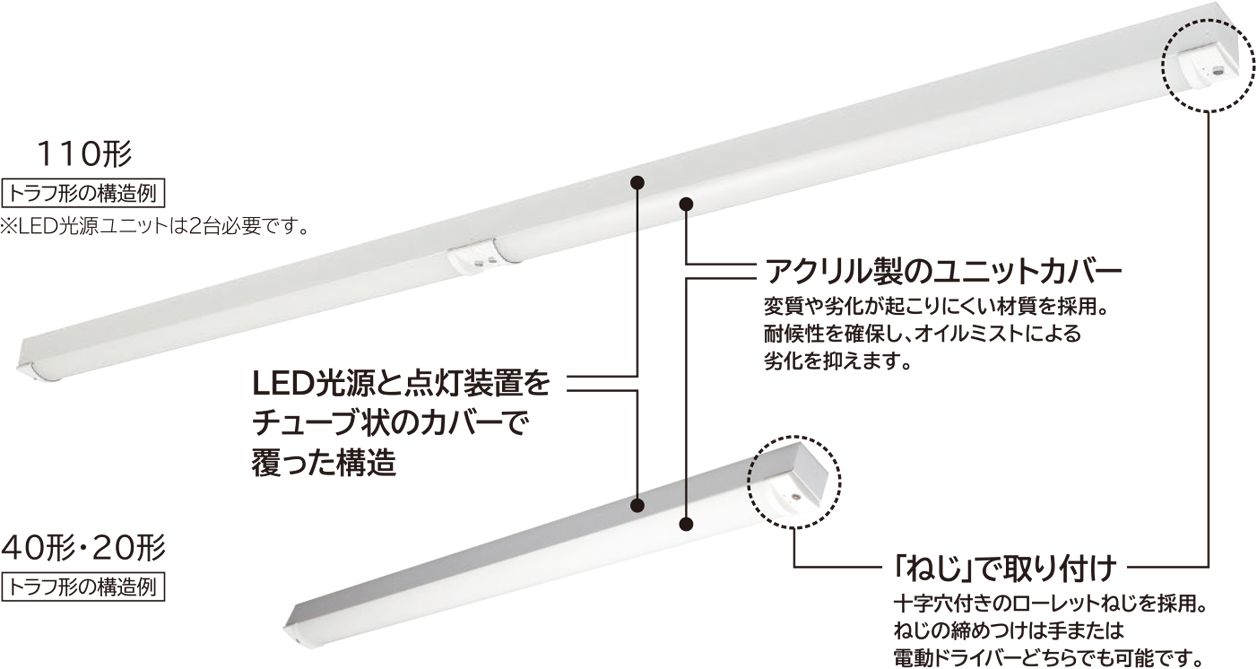

トラフ形110形の構造例

トラフ形40形・20形の構造例

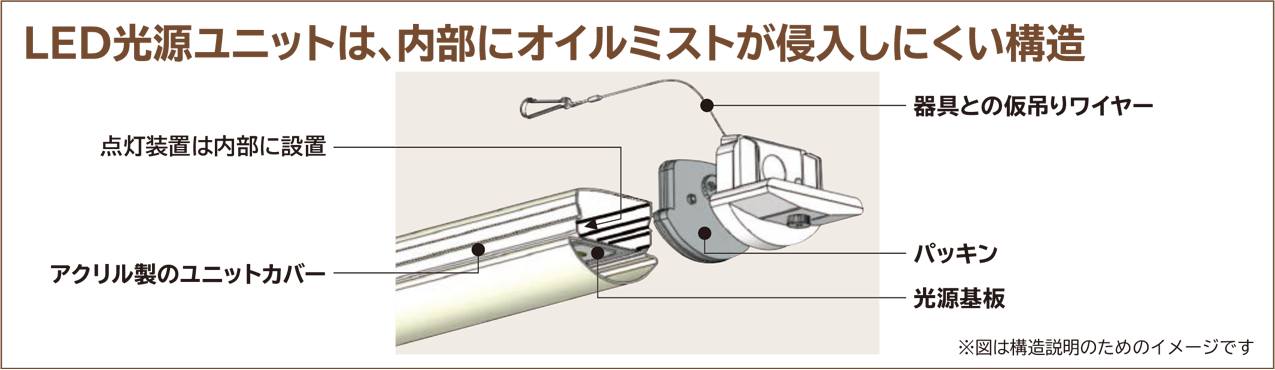

トラフ形の構造説明

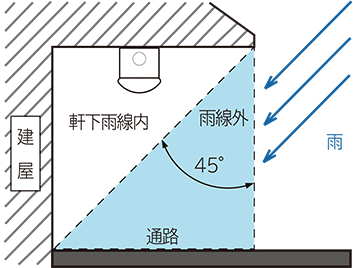

軒下でのご使用上の注意

  • 本製品のご使用は、上図の軒下雨線内で、ご使用ください。
  • 浴場など連続的に湿度の高い場所、蒸気などが直接あたる場所は使用できません。

センサーの動作

切削油剤
N1種4号 N2種4号 N3種8号 N4種8号 A1種2号 A2種2号
不水溶性 不水溶性 不水溶性 不水溶性 水溶性 水溶性
上記規定の切削油剤でミスト濃度3mg/m3以下の油煙環境でご使用ください。その他の切削油剤をご使用の場合は別途確認が必要ですので、ご相談ください。

防水性能保護等級

IP45

日本工業規格(JIS)で制定された防水や防じんの程度についての等級で、直径12.5mm以上の固形物の侵入に対して保護されており、鉛直から両側に60度までの角度で噴霧した水によっても有害な影響がない状態を示します。

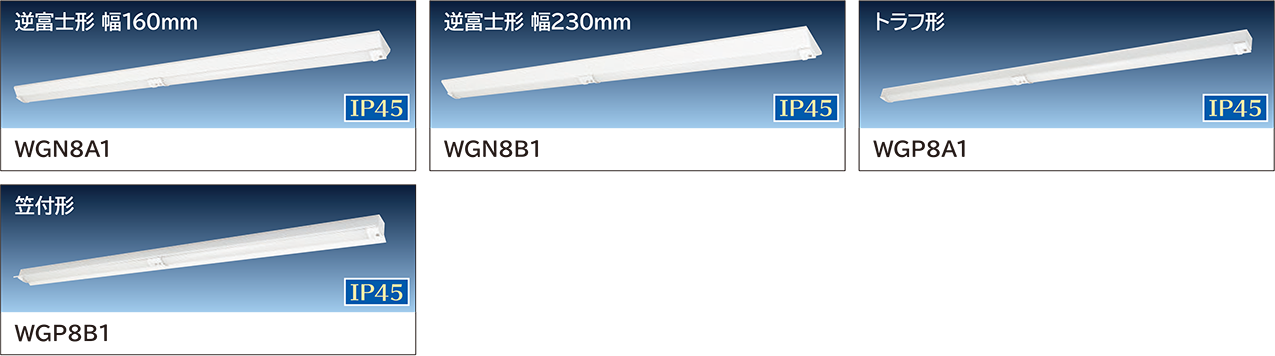

低温対応
-35℃〜35℃

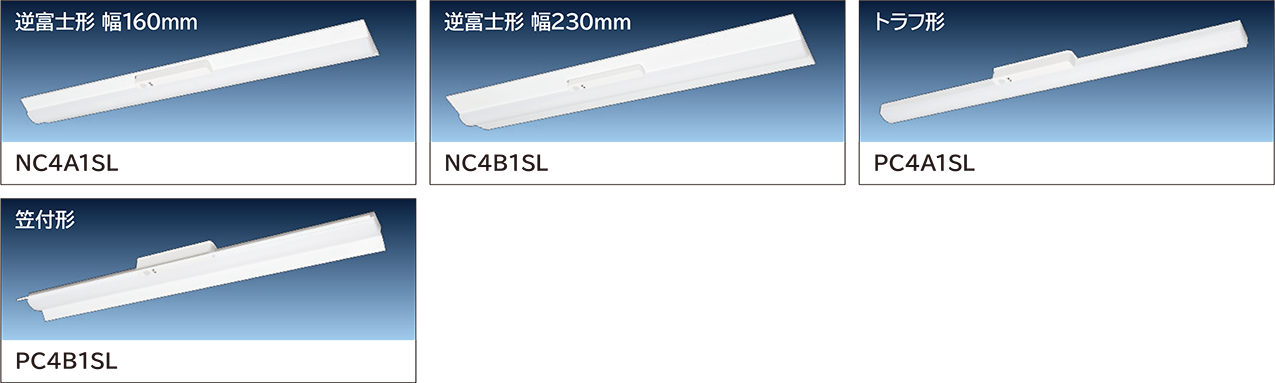

交換形LEDベース器具 人感センサー付

人の動きを検知して、自動で点灯・消灯(調光)する交換形LEDベース器具です。

人がいない時の設定は消灯モードと調光モード(全灯の約20%の明るさで点灯)が選べます。消し忘れも防ぎ、節電にもなります。

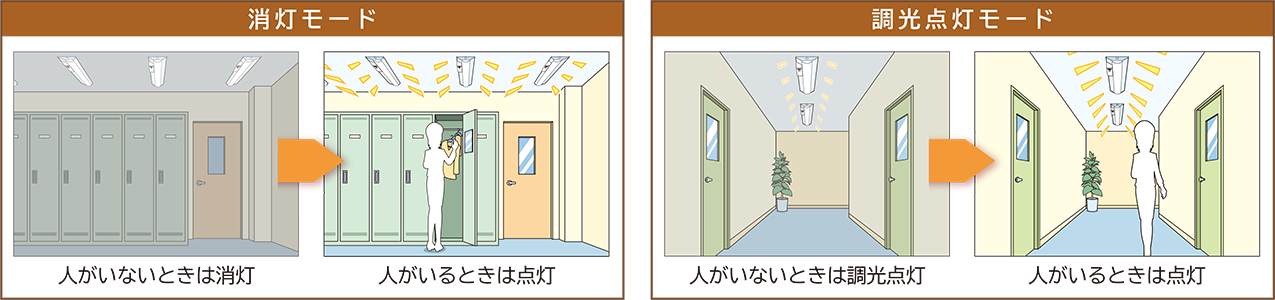

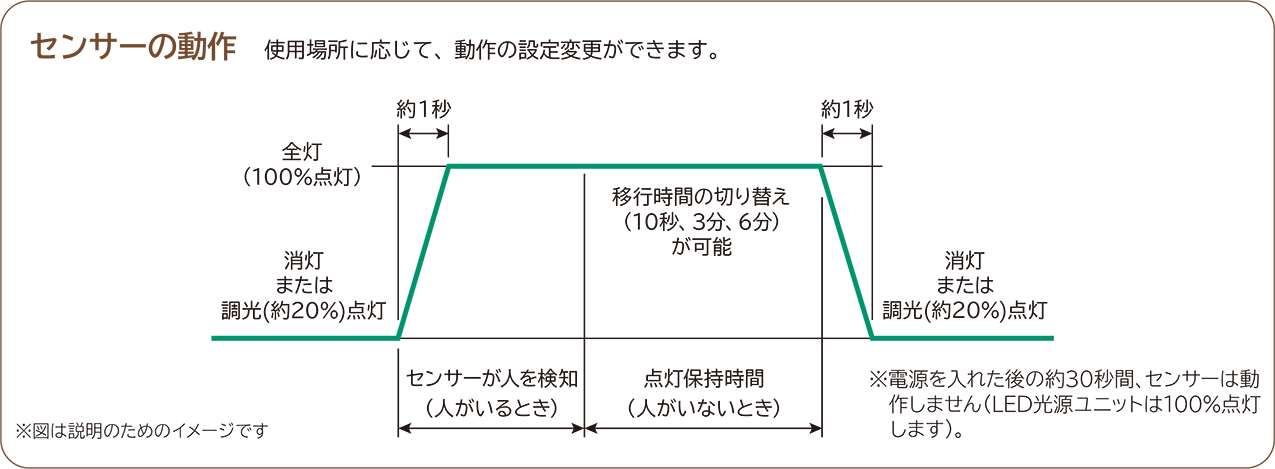

点灯・消灯モード

調光モード

図は動作イメージです。

センサーは器具と一体で、設置性に配慮した器具構造です。

センサーの取り付け作業は不要です。一般形と同様の「かんたん取り付け」なので、高所での設置作業の負担を軽減。
また、一般形と用じLED光源ユニット(連続調光・固定出力兼用形)を使用するので、設置後でも明るさや光色を変更することもできます。

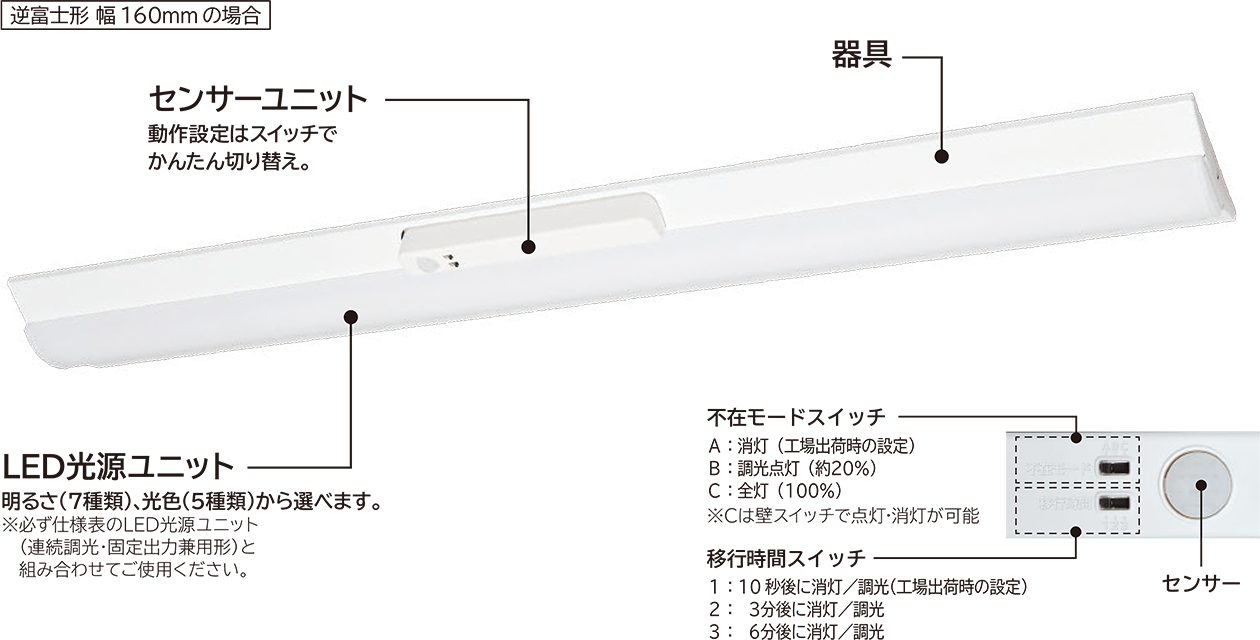

逆富士形 幅160mm の場合

器具本体

LED 光源ユニット
明るさ(7種類)、光色(5種類)から選べます。
※必ず仕様表のLED光源ユニット
 (連続調光・固定出力兼用形)
 と組み合わせてご使用ください。

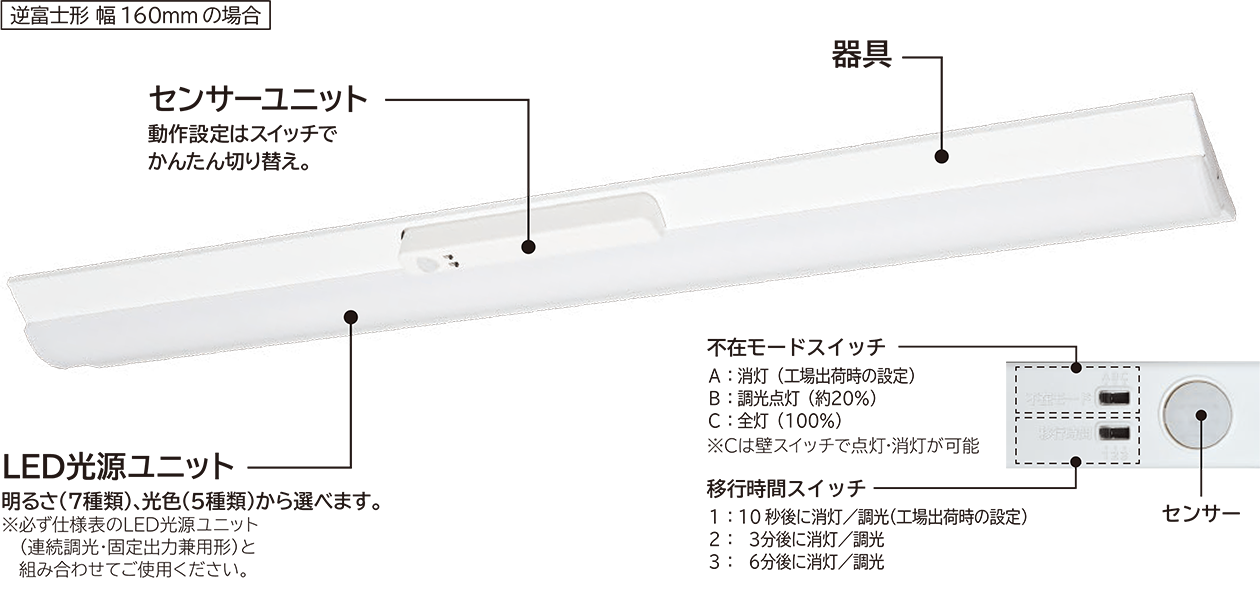

センサーユニット
動作設定はスイッチで
かんたん切り替え。

不在モードスイッチ
A:消灯(工場出荷時の設定)
B:調光点灯(約20%)
C:全灯(100%)
※Cは壁スイッチで点灯・消灯が可能

センサー

移行時間スイッチ
1:10 秒後に消灯/調光(工場出荷時の設定)
2: 3分後に消灯/調光
3: 6分後に消灯/調光

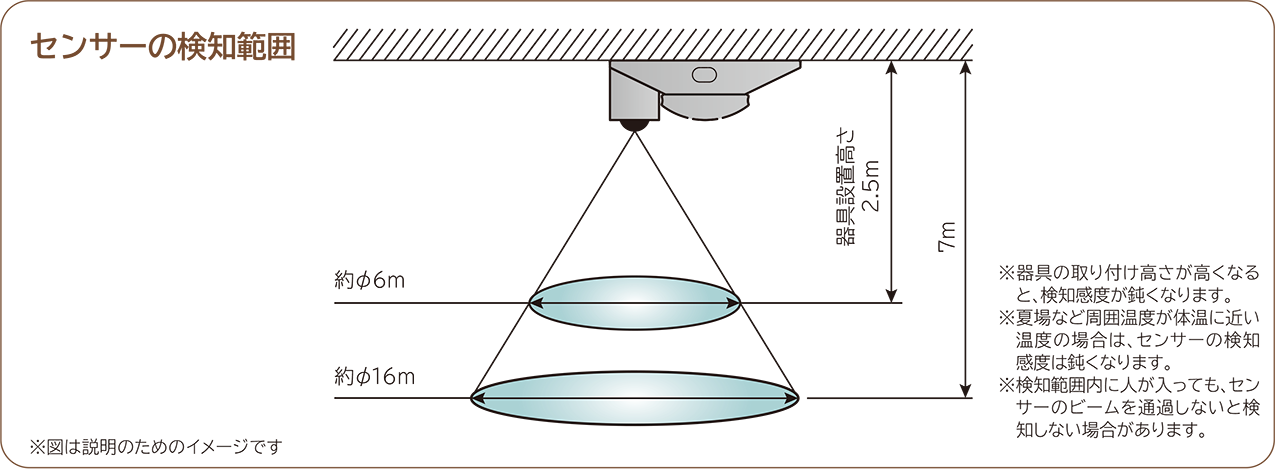

センサーの検知範囲

※1
器具の取り付け高さが高くなると、検知感度が鈍くなります。
※2
夏場など周囲温度が体温に近い温度の場合は、センサーの検知感度は鈍くなります。
※3
検知範囲内に人が入っても、センサーのビームを通過しないと検知しない場合があります。
図は説明のためのイメージです。

センサーの動作

電源を入れた後の約30秒間、センサーは動作しません。(LED光源ユニットは100%点灯します)。
図は説明のためのイメージです。
