交換形LEDベース器具

「日立交換形ＬＥＤベース器具　スマートユニットのご紹介」動画（4分42秒）

無線調光制御システム
非常灯付
防湿・防雨形(オイルミスト対応)
人感センサー付

「らくづけバネ」でかんたん取り付け

取り付け時やLED光源ユニット交換時の施工性にこだわり、独自の「らくづけバネ」を開発。
かんたんに取り付けられるようバネの形状や構造にさまざまな工夫をしています。

※一般形直付形40形逆富士形幅160mm（NC4A1）の場合です。防湿･防雨形（オイルミスト対応）など、製品により取り付け方法が異なります。
詳しくは取扱説明書でご確認ください。

「明るさ」と「光色」の変更が可能

LED光源ユニットに点灯装置が付いているので、明るさや光色の変更が可能です。

シンプルな薄型デザイン

スマートユニットはシンプルな薄型デザインなので天井面がスッキリと見え、室内を広く演出できます。

連結時に光がつながる

カバー端部に光を通す部品を採用することで、直付形は器具同士を連結した際に、光がつながって見える工夫をしています。
「直付形下面開放、キャノピースイッチ付、埋込形および特殊環境対応防湿･防雨形（オイルミスト対応）を除く」

光が天井にも広がる

天井にも光が広がるカバーを採用。天井にも光が広がり室内の広がり感を演出します。

割れにくい・掃除がしやすい

LED光源ユニットにポリカーボネート樹脂を採用（直付形下面開放、キャノピースイッチ付、埋込形および特殊環境対応防湿･防雨形（オイルミスト対応）を除く）。万が一、ぶつけたり落としたりしても割れにくい構造です。また、ホコリがたまりにくく、掃除もしやすいすっきりとした形状です。

虫がよりにくい、色あせしにくい

LEDの光は紫外線をほとんど含まないので、虫がよりにくく、色あせしにくくなります。

無線調光制御システム

無線調光制御システムは、専用タブレット（別売）で、コントローラーを介してエリアや時間帯などで調光制御をすることができます。

「無線調光制御システムのご紹介」（4分31秒）

リニューアルにおすすめ

施工の負担が少ない

いままでの照明は、調光器と照明器具をつなぐ調光信号線が必要でした。
無線調光制御システムは、この調光器と調光信号線が不要なため、配線工事などの施工の負担が軽減できます。

ＬＥＤ光源ユニットの交換で無線調光制御システムにリニューアルできます。

※｢人感センサー付｣など、無線調光制御システムに切り替えできない機種があります。
※別途コントローラーの設置、通信機器などの準備が必要です。

ＬＥＤ光源ユニットは無線調光制御システム用ＬＥＤ光源ユニット（無線調光制御形）に交換することで対応可能

ＬＥＤ光源ユニットの交換は｢らくづけバネ｣を使ってかんたん交換。

※「人感センサー付」など、無線調光システムに切り替えできない機種があります。
※別途コントローラーの設置、タブレット等通信機器などの準備が必要です。

無線調光制御システムでできる調光制御

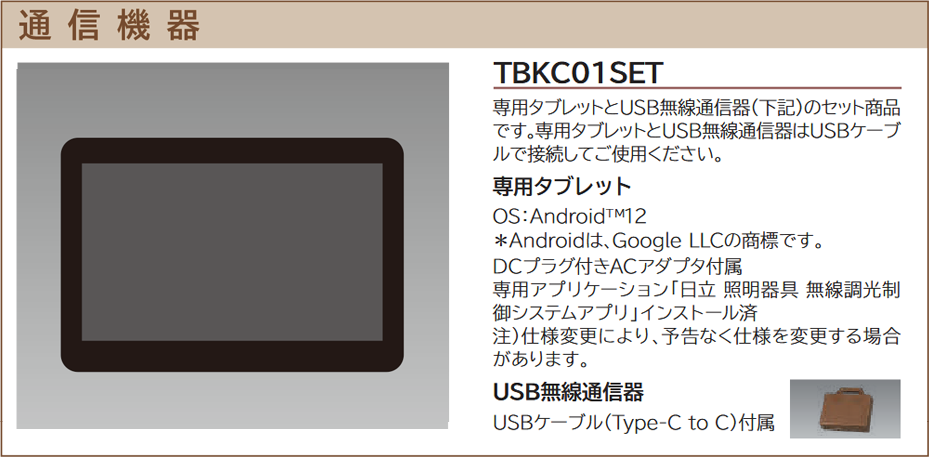

通信機器

専用タブレットにインストールしている専用アプリケーション「日立照明器具無線調光制御システムアプリ」で制御できます。

1. エリア・ゾーン調光制御

エリアごとに明るさを設定できます。また、設定エリアを自由に変更できます。

2. タイムスケジュール制御

エリアごとのタイムスケジュールに合わせて、任意設定した調光レベルで調光します。

3. 一括調光制御

使用電力のひっ迫時、さらなる節電をしたい時など、全エリアの照明器具を一括で調光制御します。

4. 昼光利用

窓から入射する昼間の自然光を有効に活用し、明るさセンサー（コントローラーに内蔵）により設定したエリアの照明をその場の明るさに応じて自動で調光します。

5. 初期照度補正機能

点灯初期は設計照度以上の明るさがでています。点灯初期の明るさを調光により制御（設計照度を考慮して明るさを自動で調整）することで、一定の明るさを維持し、消費電力を抑えます。

※製品画像などはイメージ図です。

システム構成

＊断熱材が施工されている場所では使用できません。

ラインアップ／一般形

110形　直付形

40形　直付形

※受注生産品について、詳しくはお問い合わせください。

20形　直付形

40形　埋込形

オプション
