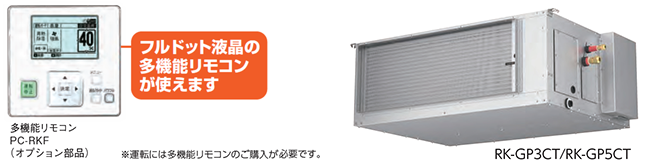

天井埋込セパレートタイプ(インバーター型)
<冷却機能付機>

天井埋込セパレートタイプは、床面や壁面の設置スペースが不要なため、室内スペースの有効活用ができます。
天井裏などの除湿用途に適します。また、新冷媒R32を採用し、環境影響度に配慮しています。

■製品ラインアップ

型式 室内 - RK-GP3CT RK-GP5CT
室外 - RAS-GP3T RAS-GP5T
圧縮機出力 kW 2.1 3.0
相当馬力 - 3 5
冷却能力 定格 kW 10.3 16.7
最大 kW 12.0 19.0
除湿能力※1 定格 L/h 8.8 15.0
最大 L/h 9.8 16.7
※1
再熱除湿運転時の能力になります。
冷却運転時の能力は異なります。

主な特長

1.新冷媒R32の採用

冷媒には新冷媒R32を採用。

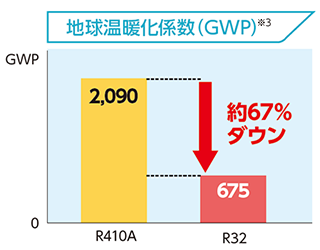

地球温暖化係数※2を従来の冷媒R410Aに比べて約67%低減した冷媒です。

※2
地球温暖化に与える影響を数値化したものを示します。数値が大きいほど温暖化への影響が大きいことを示します。
※3
出典「IPCC第4次評価報告書」地球温暖化係数(GWP)100年値。

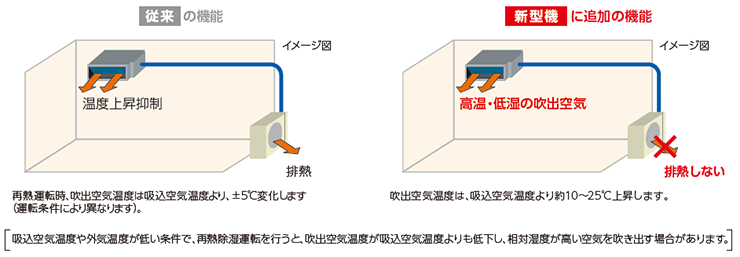

2.再熱除湿運転方式の拡充

新冷凍サイクルの採用により、室外ユニットで一部排熱を行い、室内への熱負荷を抑制する現状の制御に加え
室外ユニットで排熱制御を行わず、室内へ高温・低湿の空気を吹き出す制御を追加しました。

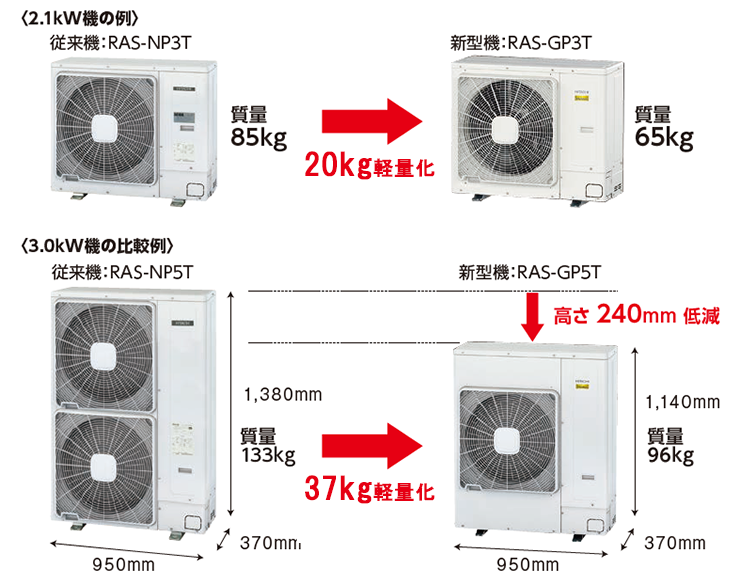

3.室外ユニットの施工性を向上

2.1kW機・3.0kW機のいずれも、従来機より軽量化を実現しました。
また、3.0kW機は高さ寸法を240mm低減させることで施工性の向上をより図っています。

2.1kW機種 3.0kW機種
従来機
RAS-NP3T
新型機
RAS-GP3T
従来機
RAS-NP5T
新型機
RAS-GP5T
製品質量(kg) 85 65 133 96
高さ寸法(mm) 800 800 1,380 1,140

4.運搬性

2.1kW機の室外ユニット(RAS- GP3T)の梱包時高さは900mm(製品の高さは800mm)。
商用車(軽ワゴン)でも載せることができます。

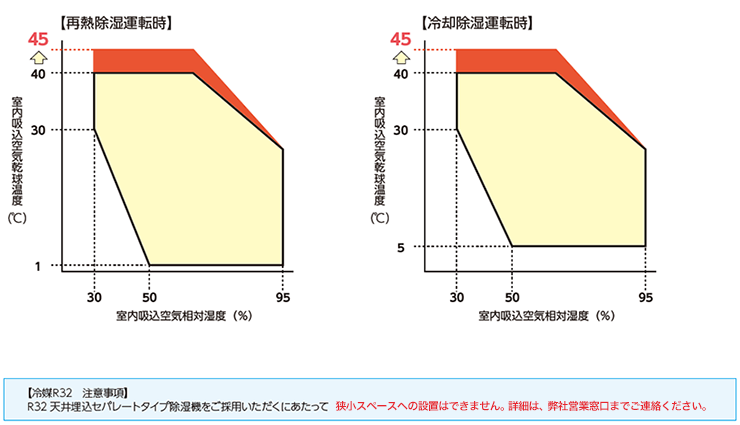

5.運転温度範囲の拡大

運転可能な吸込空気温度の上限を40℃から45℃に拡大しました。
※ 現行の日立床置タイプ(定速型)・天井埋込セパレートタイプの上限温度は、40℃です。
そのため、高温高湿な部屋の除湿用途にもご使用できます

6.優れた施工性

複数台制御機能

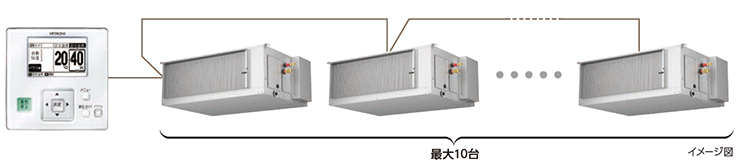

1つの多機能リモコン(オプション部品)で最大10台まで、設定・運転/停止などの操作ができます。
ゾーン毎のグループ分けにより効率的な運転ができます。

多機能リモコンはオプション部品です。
運転には最低1台の多機能リモコン(オプション部品)が必要です。
ペアリモコン(オプション部品)をつけることで、遠隔操作が可能になります。
タッチパネル集中コントローラー(P99に掲載)には本機は接続できません。

7.複数台運転制御

操作パネル(1台)で、最大10台までの除湿機を同時に複数台運転・制御することができます。以下の配線要領に従って、正しく配線を行ってください。

*
異なる製品シリーズや再熱専用機と冷却機能付機を組み合わせた複数台運転制御はできません。
*
インバーター型と定速型や、異なるタイプを組み合わせた複数台運転制御はできません。
*
号機設定要領は機種により異なりますので、詳細については据付点検要領書をご確認ください。
*
1~9号機は、運転ランプなどは点灯しませんので、別途、運転表示灯(現地準備品)を取り付けるなどの検討をしてください。

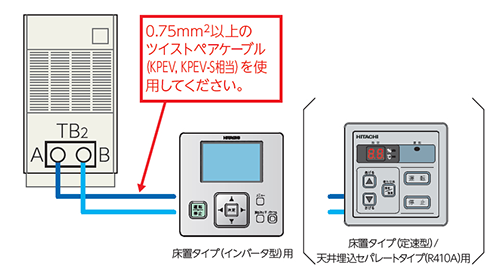

8.ペアリモコン接続制御

リモコン(ペアリモコン用<別売品> )と除湿機を接続することにより、離れた場所でも運転/停止、温度設定などの操作が可能です。また、異常表示などの表示も確認ができます。

●配線要領(床置タイプの例)

*
異なる製品シリーズや再熱専用機と冷却機能付機を組み合わせたペアリモコン接続制御はできません。
*
インバーター型と定速型や、異なるタイプを組み合わせた複数台運転制御はできません。
*
号機設定要領は機種により異なりますので、詳細については据付点検要領書をご確認ください。
*
リモコンの基板上にあるディップスイッチにて、「親」「子」リモコンを設定してください。設定方法の詳細は、リモコン(ペアリモコン用)に付属の取扱説明書をご参照ください。リモコン(ペアリモコン用)は工場出荷時には、「子」リモコンに設定されています。(定速型のみ)

9.防食塗装の標準化(室内ユニット)

熱交換器で腐食影響の大きい蒸発器のヘアピン管(両側面)の防食塗装*5を 標準対応しました。さらに耐食性に優れたカチオン電着塗装は特注対応仕様となります。(ただし、防食塗装といえども万全ではありませんので、設置後のメンテナンスには十分留意してください。)

*5
アクリル系樹脂クリア塗装
