小型床置タイプ(インバーター型)＜再熱専用機＞
据付性に配慮した小型床置タイプ。
多機能リモコン（オプション部品）により制御機能を充実化しました。
製品ラインアップ
| 型式 | RK-NP08PV2 | RK-NP08PV2-B | RK-NP12PV2 | RK-NP12PV2-B | ||
|---|---|---|---|---|---|---|
| 製品色 | - | ナチュラルグレー | メタリックブラック | ナチュラルグレー | メタリックブラック | |
| 圧縮機出力 | kW | 0.6 | 0.9 | |||
| 相当馬力 | - | 0.8 | 1.2 | |||
| 除湿能力 | 定格 | L/h | 2.3 | 3.2 | ||
| 最大 |
2.9 |
3.8 | ||||
主な特長
1.据付性に配慮した小型床置タイプ
小型の本体に加えて、電源に単相100Vの採用で、200V等 の電気配線工事が不要です。また、排水タンク付のキャス ターワゴン（オプション部品）を利用すれば、ドレン配管 の接続は不要で、必要な場所に簡単に移動してお使いいただけます。
- *
- RK-NP12PV2（-B）の電源プラグは、アイエル（IL）形となります。（右イラスト）

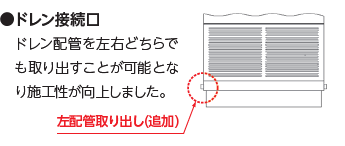

●ドレン接続口
ドレン配管を左右どちらでも取り出すことが可能となり施工性が向上しました。

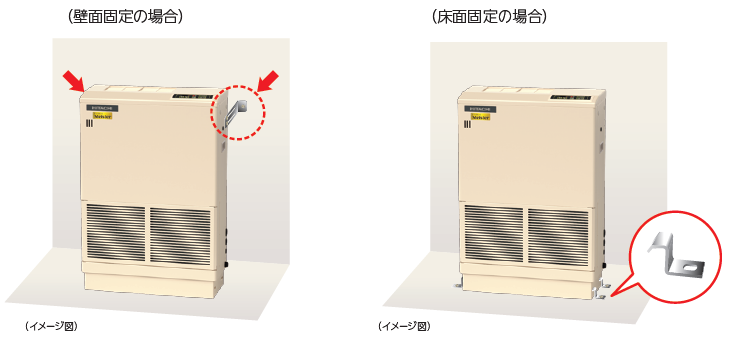

●転倒防止金具（オプション部品）
転倒防止金具を、固定位置により壁面用または床面用で選択することができます。
2.制御機能の充実化
多機能リモコン（オプション部品）を利用することで、さまざまな機能に対応できます。
- *
- 下記の機能は多機能リモコン（オプション部品）が必要となります。
- *
- キャスターワゴン（オプション部品）を併用する場合は、製品側面に取り付けてご使用ください。
●複数台制御機能
最大10台までの除湿機（小型床置 タイプ）を同時に運転制御することが できます。
●ペアリモコン機能
多機能リモコン（オプション部品）を接続することで、離れた 場所でも運転/停止、風量切替、湿度設定などの操作が可能です。 また、異常表示などの表示も確認ができます。
- *
- 多機能リモコン（オプション部品）は、見やすいフルドット液晶を採用し、 簡単タイマー機能などの豊富な応用機能も利用できます。
●かんたんタイマー機能
除湿機の運転・停止が簡単に設定できます。タイマー動作は、『1回』『毎回』の 2パターンで選択ができます。さらに細かく設定したい場合は、スケジュール 機能をご利用ください。
かんたんタイマー設定画面
3.使い勝手の向上
パワフルスイッチを押すと、設定湿度に到達するまでインバーター制御により圧縮機の回転数を最大にして運転します。
一時的な除湿負荷の増加に素早く対応することができます。

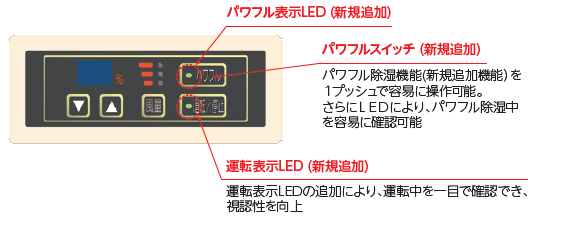

●操作パネル
4.セルフデマンド機能
圧縮機の運転電流を自己検出してデマンド制御を行います。 電力設定値を超える範囲の消費電力をカットし、最大電力の抑制に貢献できます。
- *
- 多機能リモコン（オプション部品）が必要となります。

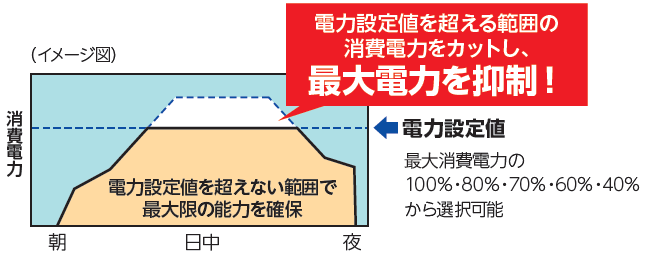

■セルフデマンド機能

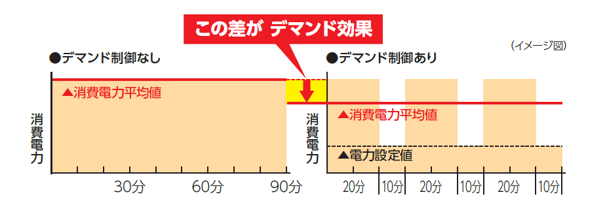

■ウェーブモード
約20分と約10分間隔で、交互にデマンド制御のONとOFFを繰り返すウェーブモードを搭載しています。 消費電力量を低減しながら、湿度変化を最小限に抑えることが可能です。
【注意事項】
- *
- セルフデマンド機能・ウェーブモードはお客様では設定できません。販売店にご依頼ください。
- *
- 電力設定値(％表示）は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。最大電力を精度良く管理する必要がある場合や、電力会社との契約電力をデマンドコントロールする場合には、専用のデマンドコントローラー(市販品)をご使用ください。
- *
- 上記デマンド設定をした場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
- *
- 運転制御状態(保護制御など)によっては、一時的に表示値よりも高くなる場合があります。
- *
- 本機能は最大電力(３０分平均)を抑制する制御です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。遮断器作動・機器故障の原因となりますのでご注意ください。

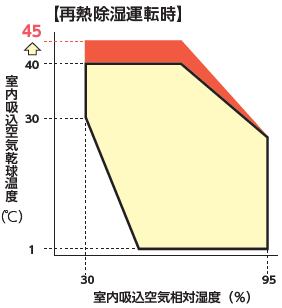

5.運転温度範囲の拡大
運転可能な吸込空気温度の上限を40℃から45℃まで拡大しました。そのため、高温高湿な部屋の除湿用途にもご使用できます。
6.操作パネルの多機能化
操作パネルに多機能リモコン（PC-RKF）を採用。簡単操作でさまざまな設定が可能です。
- ※ 多機能リモコン（オプション部品）が必要となります。

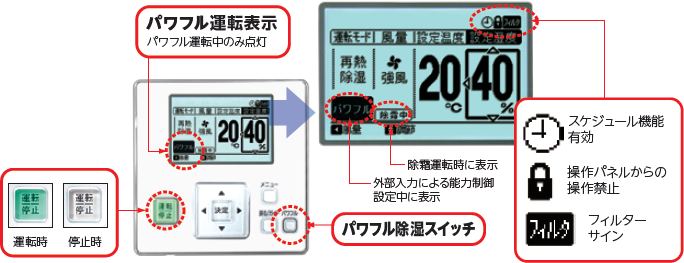

パワフル除湿スイッチ※1を押すと、設定湿度に到達するまでインバーター制御により圧縮機の回転数を最大にして運転します。搬入・搬出時で継続的に扉が開いているときなどの、室内の除湿負荷変動が大きい場合に対応することができます。

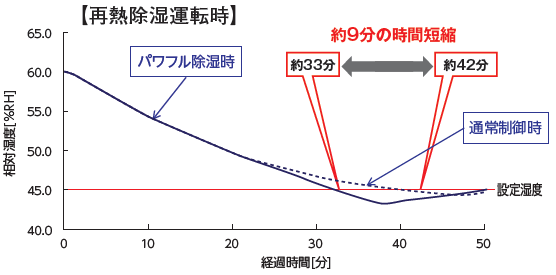

■設定湿度までの到達時間（RK-NP4LV1、50Hz）【試算値】
試算条件および試算方法
【試算条件】
設定湿度：４５％
対象空間：1,500m3の倉庫
換気回数：0.35回/時間
外気条件：2013年 気象庁データ 東京地区（50Ｈｚ）
除湿負荷：倉庫内発生負荷なし、倉庫内外へ出入りする水分量を外気条件と換気回数より計算し、負荷とする。
【試算方法】
倉庫内空気条件に応じて除湿能力・消費電力・排熱量・インバーター周波数を計算し、倉庫内の温湿度変化を3分ごとに計算。
- ※1 パワフル除湿は、外部入力端子を使用して遠方からの入/切も可能です。
●フルドット液晶の採用により、数字・文字・マークが読み取りやすく、運転・操作状態がひと目でわかります。
●操作ボタンを押すとバックライトが点灯。操作時の画面がより見やすくなります。特に、暗い室内での操作に便利です。
●運転ボタン全面が緑色に発光するので、運転中か停止中かがひと目で分かります。
●かんたんタイマー機能
除湿機の運転・停止が簡単にできます。タイマー動作は、『1回』『毎回』の2パターンで選択ができます。さらに細かく設定したい場合は、スケジュール機能をご利用ください。

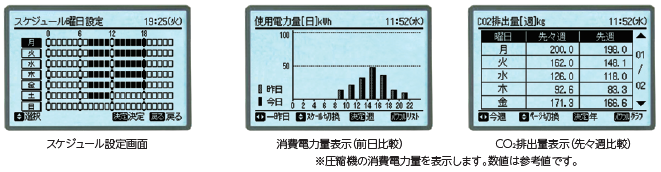

●運転スケジュールの管理に対応
運転・停止・設定温湿度について、曜日ごとに１日最大２パターンの時間帯でスケジュール管理ができます。また、節電機能もスケジュール管理ができます。
●消費電力量・使用量表示
操作パネル画面に除湿機の消費電力量・CO2排出量を表示します。表示は１日・１週間・１年単位でグラフ/リストの表示が可能です。
- ※2 以下の3つの制御は同時に使用できません。設定湿度までの到達時間が長くなります。
除湿能力制御
2つの節電モードが可能に。
●ピークカットモード
電力設定値を超える範囲の消費電力をカットし、最大電力量の抑制に貢献します。
- *
- 電力設定値（％表示）は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。
- *
- 上記ピークカットモードを設定した場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
- *
- 運転制御状態（保護制御）などによっては一時的に表示値よりも高くなることがあります。
- *
- 本機能は最大電力（30分平均）を抑制する機能です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。

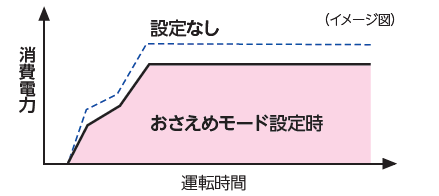

●おさえめモード
除湿能力を常に設定値に抑えて運転し、節電に貢献します。
- *
- おさえめモードの設定値は、設定しない状態の能力の100％から40％まで10％刻みで設定可能です。
- *
- 設定値は、あくまでも目安です。実際の使用条件・運転状態により変動することがあります。

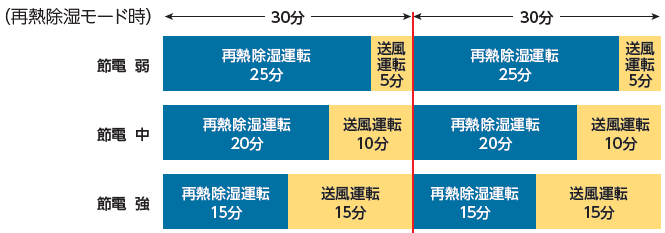

間欠運転制御
除湿運転と送風運転（サーモオフ）を一定間隔で繰り返す制御で、消費電力を抑制します。
7.複数台運転制御
操作パネル（１台）で、最大１０台までの除湿機を同時に複数台運転・制御することができます。以下の配線要領に従って、正しく配線を行ってください。

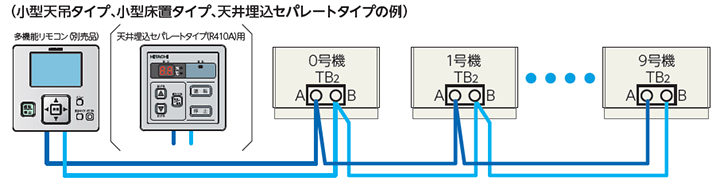

●配線要領
- *
- 異なる製品シリーズや再熱専用機と冷却機能付機を組み合わせた複数台運転制御はできません。
- *
- インバーター型と定速型や、異なるタイプを組み合わせた複数台運転制御はできません。
- *
- 号機設定要領は機種により異なりますので、詳細については据付点検要領書をご確認ください。
- *
- 1～9号機は、運転ランプなどは点灯しませんので、別途、運転表示灯（現地準備品）を取り付けるなどの検討をしてください。
8.ペアリモコン機能
リモコン（オプション部品）と除湿機を接続することにより、離れた場所でも運転/停止、温度設定などの操作が可能です。また、異常表示などの表示も確認ができます。
- *
- 異なる製品シリーズや再熱専用機と冷却機能付機を組み合わせたペアリモコン接続制御はできません。
- *
- インバーター型と定速型や、異なるタイプを組み合わせた複数台運転制御はできません。
- *
- 号機設定要領は機種により異なりますので、詳細については据付点検要領書をご確認ください。
- *
- リモコンの基板上にあるディップスイッチにて、「親」「子」リモコンを設定してください。設定方法の詳細は、リモコン（ペアリモコン用）に付属の取扱説明書をご参照ください。リモコン（ペアリモコン用）は工場出荷時には、「子」リモコンに設定されています。（定速型のみ）
