【R448A/R404Aスクロール冷凍機対応】
オプション部品の
リニューアルフィルターを使用する場合
リニューアル時に既設配管を
洗浄レスで再利用*1し、省工事・省コストを
実現するリニューアルフィルター(オプション部品)。
- *1
- 再利用の可否は下記使用条件などをご確認ください。

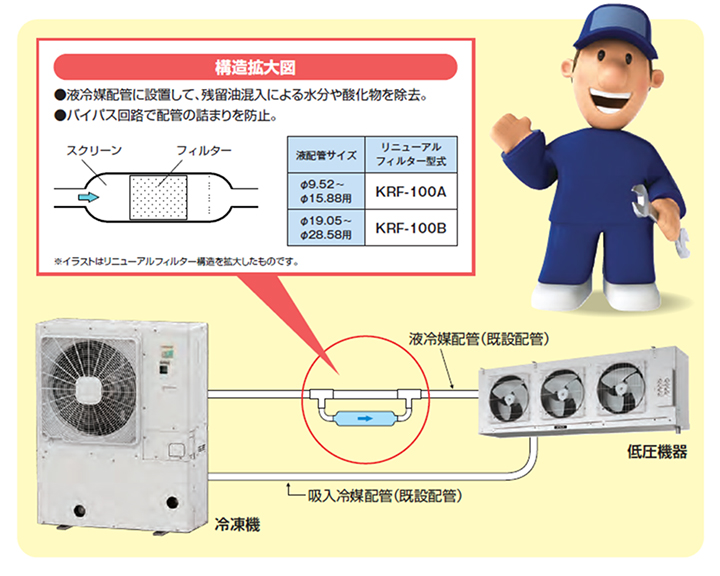

独自のリニューアルフィルターを液冷媒配管に設置し、既設配管からの鉱油混入による水分、酸化物を除去します。従来必要であった配管新設や洗浄作業が不要になり、冷凍機更新作業を短縮できます。
利用条件
- ・
- 既設機：冷凍機油がバーレルフリーズ・スニソ・ダフニーハーメチックオイルの冷凍機。
- ・
- 新設機：日立製スクロール冷凍機（冷媒R448Aまたは冷媒R404A）
- ・
- 既設配管が再利用できることを確認してください。（材質・径・肉厚・傷・へこみ・漏れ・断熱 など）
- ・
- フレア接続部は再加工してください。
- ・
- 既設の低圧機器（ショーケースや電磁弁など）は、必要に応じて使用冷媒に対応したものに交換してください。
- ・
- 真空引き（5Torr以下）は確実に実施してください。
- ・
- 既設機でのポンプダウン停止は、液阻止弁を閉じて冷媒回収してください。
- ・
- 試運転後（24時間程度）の油交換は必ず実施してください。
- ・
- 液配管サイズφ9.52～15.88・φ19.05～28.58以外については配管の洗浄もしくは新規配管設置を実施してください。
- ※ 上記の使用条件が満たされない場合は、既設冷媒配管は再利用できません。

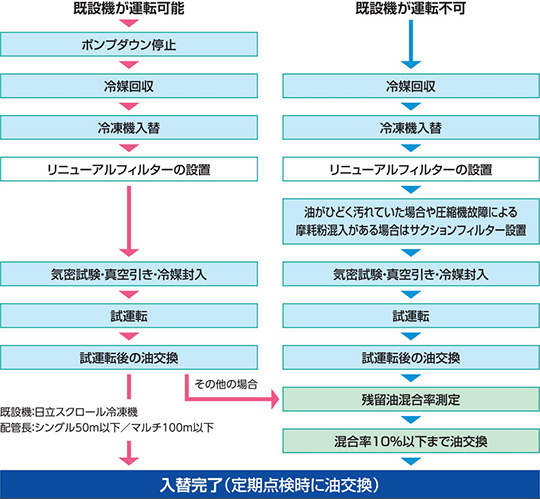

作業手順
取付方法
- ・
- 冷凍機の液配管出口にリニューアルフィルターを設置してください。
- ・
- リニューアルフィルターは垂直またはフィルター本体を下にした水平方向に取り付けてください。
- ・
- 付属配管(サイズ調整用)を利用して液配管に接続してください。
- ・
- リニューアルフィルターは冷媒の流れ方向がありますので、流れ方向に注意してください。
- ・
- 液配管に保冷が必要な機種〔過冷却器付〕の場合は、リニューアルフィルターも保冷してください。
再利用可能な既設配管
材質： JIS H 3300「銅および銅合金継目無し管」のりん脱酸銅管（C1220）であること。
径： 新設冷凍機の指定サイズと異なる場合は、使用可能か確認してください。
（冷凍能力低下、返油不良、フラッシュ発生など）
肉厚： 規定（JIS B 8607）に適合したものであること。
必要肉厚は下表を参照してください。
フレア接続： 規定（JIS B 8607）に適合したものであること。フレア部は再加工し、フレアナットは交換してください。
配管継手： 規定（JIS B 8607）に適合したものであること。
冷媒配管用銅管の必要肉厚
| 配管径 (mm) |
R448A／R404A | |
|---|---|---|
| 設計圧力3.0MPa | ||
| ０材 | １／２Ｈ材 | |
| φ9.52 | 0.8 | 0.8 |
| φ12.7 | 0.8 | 0.8 |
| φ15.88 | 1.0 | 1.0 |
| φ19.05 | 1.0 | 1.0 |
| φ22.2 | 1.15 | 1.0 |
| φ25.4 | 1.3 | 1.0 |
| φ28.58 | 1.45 | 1.0 |
