高天井用LED

工場や倉庫、体育館などの大型施設は、大光量の明るさと大幅な省エネが求められます。日立の高天井用LEDは、多種多様な天井構造や厳しい設置条件にも対応する豊富なラインアップ。選べる明るさと取り付け方法で、新設から既存設備を生かしたリニューアルまで、幅広く省エネに貢献します。

2020年12月31日以降、水銀ランプ^※1の製造・輸出および輸入が禁止になりました。

2013年10月、「水銀に関する水俣条約」が、採択・署名されました。
これにより、一般照明用の高圧水銀ランプの製造・輸出および輸入が禁止になりました。

※1: 一般照明用の高圧水銀ランプが対象です。メタルハライドランプや高圧ナトリウムランプ、蛍光ランプは規制の対象にはなりません。
*: 製造・輸出および輸入を禁止するものであり、一般照明用の高圧水銀ランプの継続使用、修理・交換のための使用およびその販売を禁止するものではありません。
*: 詳しくは、(一社)日本照明工業会のホームページ(https://jlma.or.jp/kankyo/suigin/index.htm)をご参照ください。

■選べる明るさ

■選べる取り付け

天井に直付け: ＊アームタイプは点灯装置の取り付けが必要です。

露出ボックスを利用

＊丸型露出ボックス、角型露出ボックスのイラストは形状の一例です。

＊樹脂製の露出ボックスには取り付けないでください。

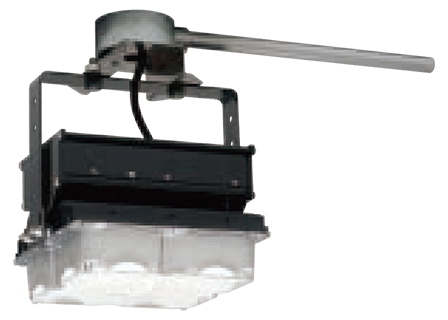

吊具や反射笠をそのまま利用: E39口金を採用。点灯装置を交換するだけで手軽にLED化ができます。

高天井用LED器具　一般形

メタルハライドランプ 1000クラス

取り付け条件に合わせて
選べる豊富なラインアップ

明るさ

●メタルハライドランプ 1000クラス
●メタルハライドランプ 700クラス
●水銀ランプ 700クラス
●メタルハライドランプ 400クラス
●水銀ランプ 400クラス
●水銀ランプ 250クラス

環境対応

● 防湿・防雨対応（軒下）
● 粉じん対応
● オイルミスト対応
● 塩害対応
● 高温対応（-10℃～70℃）
● 低温対応（-25℃～35℃）

配光角

● 中　角
● 広　角
● 特広角

点灯方式

● 初期照度補正形
● 連続調光形

＊機種によってラインアップが異なります。

メタルハライドランプ 400クラス水銀ランプ400・250クラス

メタルハライドランプ400クラス
水銀ランプ400・250クラス

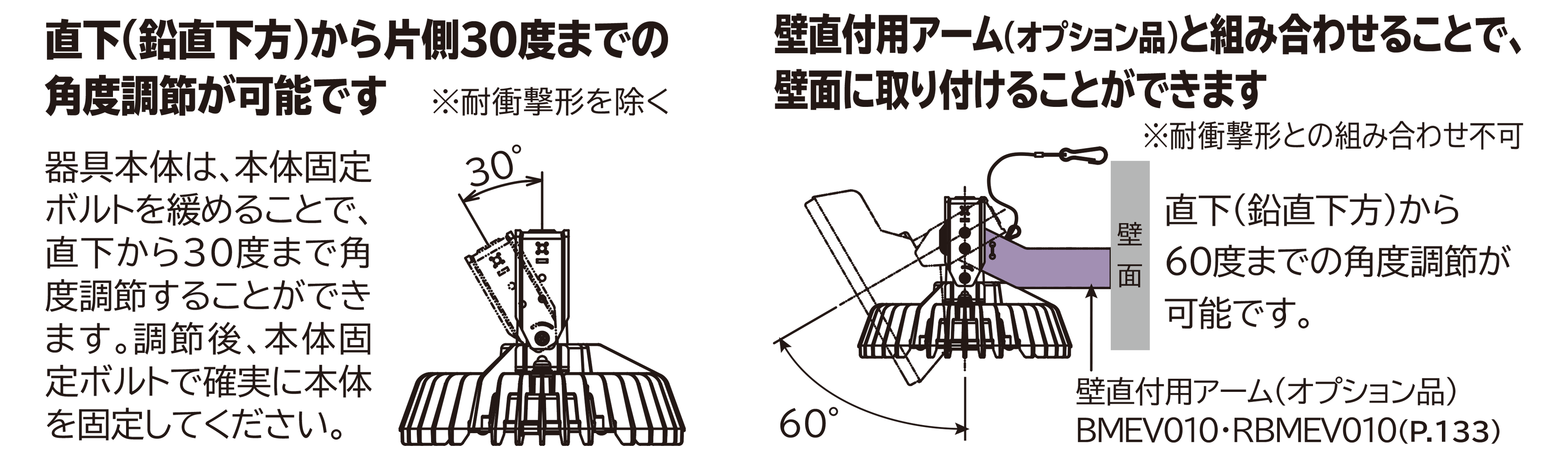

取付
調整

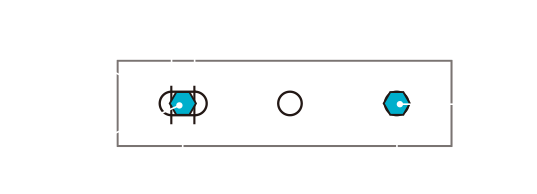

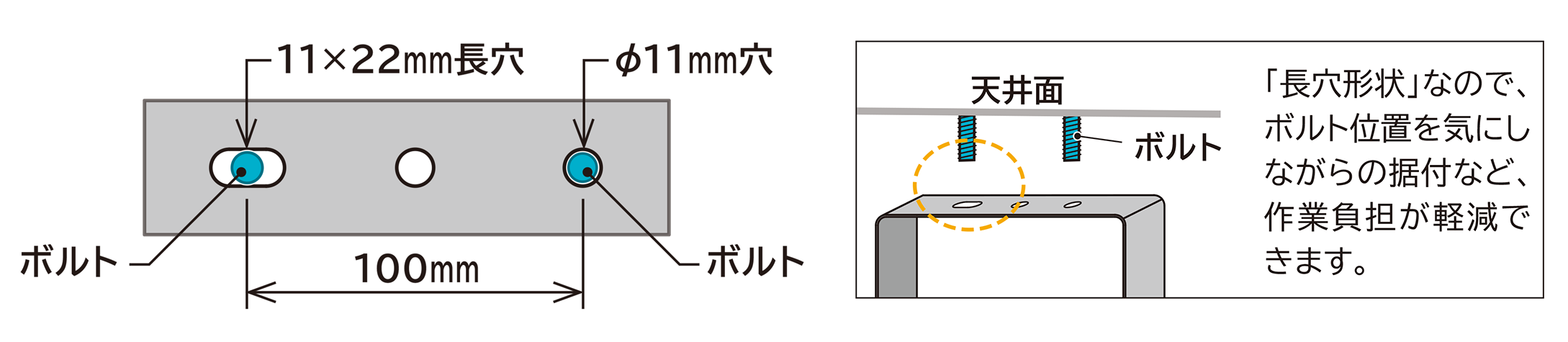

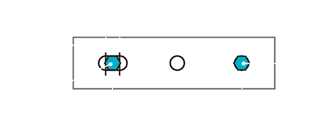

取付方向の微調整が可能

取付穴は、微調整が可能な「長穴形状」を採用。

露出
ボックス
取り付け

露出ボックスにも取り付けできます

露出ボックス連結金具（MTEA013、オプション）を使って、
取り付けできます。

＊: オイルミスト対応、塩害対応を除く

＊: 丸型および角型露出ボックス（JIS C 8340に対応した露出ボックスの4個ネジ品）に取り付けできます。
＊: 他オプション（フルガード）との組み合わせ不可。
＊: 樹脂製の露出ボックスには取り付けないでください。

高天井用LEDランプ　アームタイプ　一般形

メタルハライドランプ 400クラス

アーム形状でさまざまな
取り付けに対応。

小型・軽量で取り付け
作業の負担を軽減。

露出
ボックス
取り付け

＊耐衝撃形、屋外形を除く

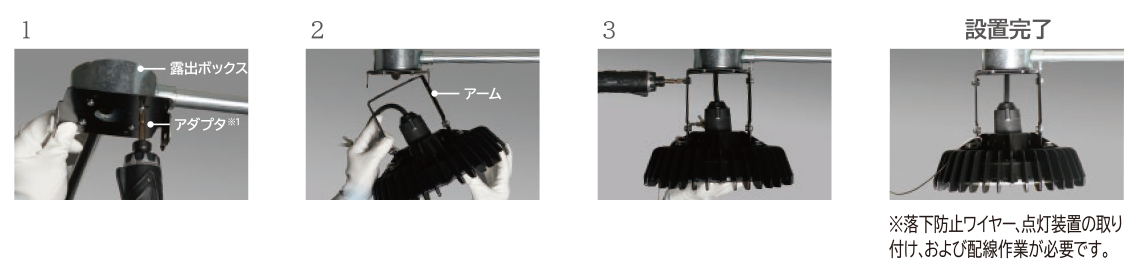

アダプタ（露出ボックス連結金具）^※1を使って、露出ボックスにかんたんに取り付けできます。

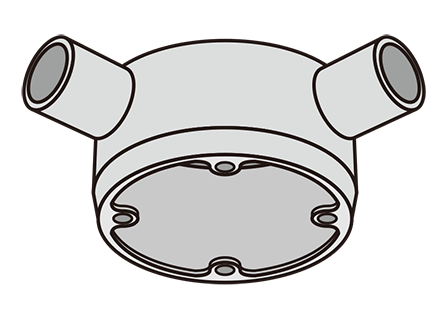

丸型露出 ボックス

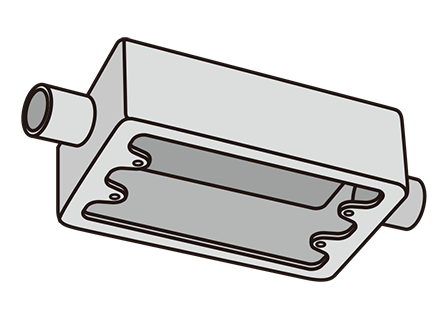

角型露出 ボックス

＊: 丸型露出ボックス、角型露出ボックスのイラストは形状の一例です。
＊: JIS C 8340に対応した露出ボックスの4個ネジ品に取り付け可能です。
＊: 樹脂製の露出ボックスには取り付けないでください。

本体の取り付け方

※1: アダプタはオプションです。別途お求めください。

天井
直付

ボルト2点止めで天井直付けにも対応します。

天井直付 （ボルト2点止め）

瞬時点灯・瞬時再点灯

メタルハライドランプや水銀ランプは、点灯してから明るさが安定するまでに約3～6分、一度消灯すると再点灯までに約10～25分待つ必要がありました。LEDなら瞬時点灯・瞬時再点灯が可能なので、例えば昼休みに消灯するなどこまめな点灯・消灯でさらに節電を図ることもできます。

LED光源寿命60,000時間

＊: LED光源寿命はLED単体で定められた温度設計に基づいて算出した設計寿命であり、使用環境・使用方法により寿命は異なります。また、LEDモジュールとしての寿命であり、照明器具としての寿命は他の光源を使用した場合と同様の8～10年です。また、LEDモジュールのみの交換はできません。

高天井用LEDランプ　E39口金タイプ　一般形

メタルハライドランプ 400クラス

点灯装置を
取り換えるだけで
手軽にLED化。

リニューアル
例

水銀ランプと同じE39口金を採用。
既設の吊具や反射笠をそのまま利用してLED化ができます。

＊: 器具形状により装着できない場合がありますので、事前にご確認ください。
＊: 密閉形器具には使用できません。

瞬時点灯・瞬時再点灯

LED光源寿命60,000時間

＊: LED光源寿命はLED単体で定められた温度設計に基づいて算出した設計寿命であり、使用環境・使用方法により寿命は異なります。また、LEDモジュールとしての寿命であり、照明器具としての寿命は他の光源を使用した場合と同様の8～10年です。また、LEDモジュールのみの交換はできません。

高天井用LED　特殊環境

オイルミスト環境や低温など、さまざまな環境に対応するラインアップをそろえています。

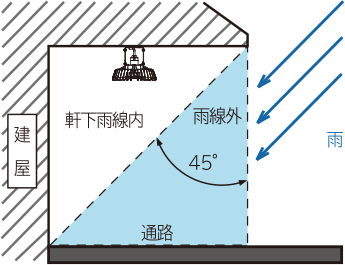

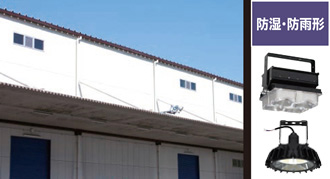

倉庫の軒下など

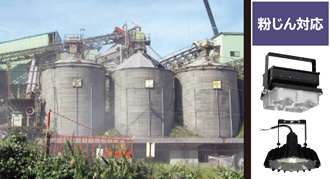

粉じんが舞う場所など

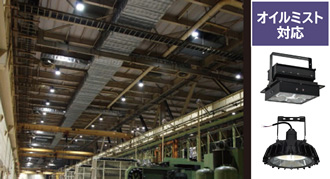

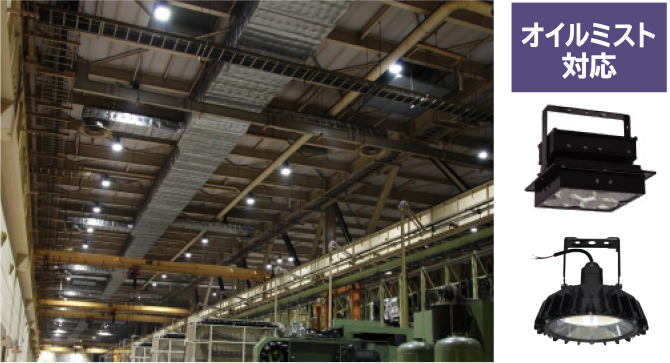

機械工場など

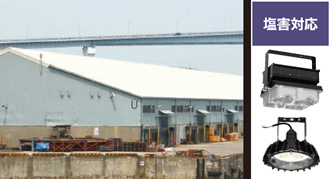

沿岸地域など

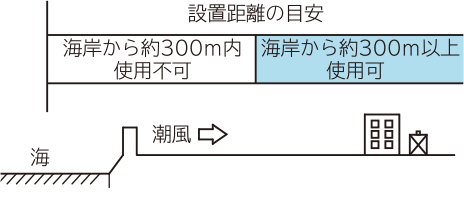

海岸から約300m以上離れた地域に設置して下さい。

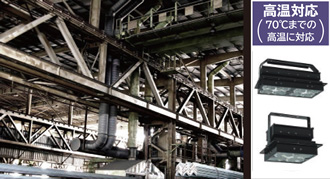

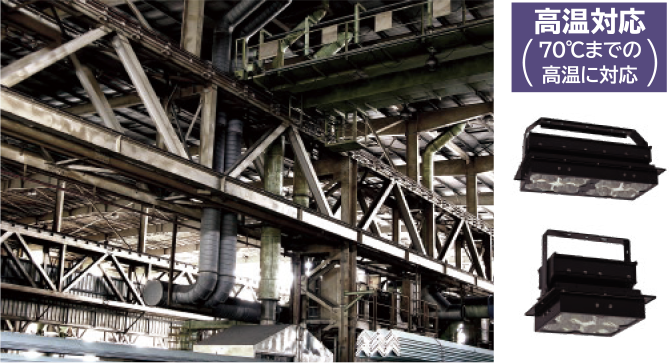

高温になる工場内など

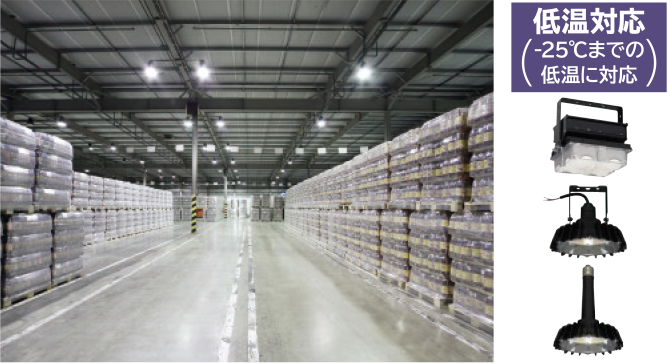

冷蔵・冷凍倉庫など

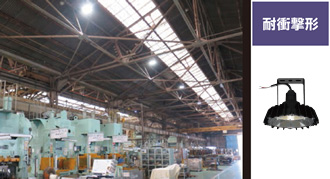

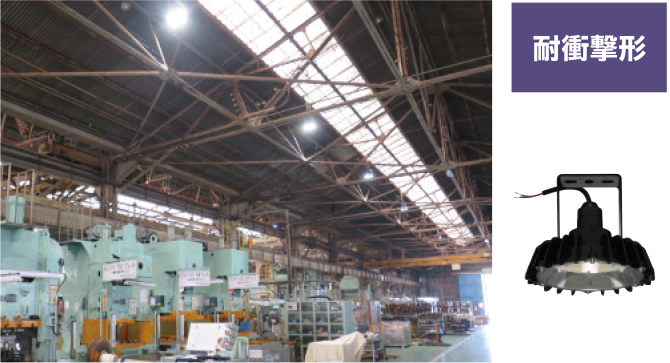

振動の多い工場内、クレーンへの設置など

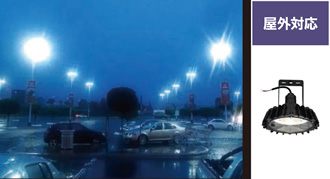

駐車場や資材置き場（屋外）など

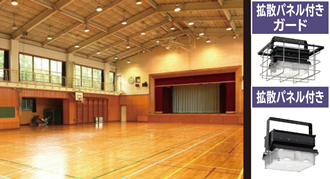

体育館など

*写真・図はイメージです。

■粉じん対応（防爆形ではありません）: 保護等級 IP53^*1
■オイルミスト(油飛沫)対応: 保護等級 IP53^*1
■塩害対応^*2: 保護等級 IP53^*1
■高温対応: 保護等級 IP53^*1
■低温対応: 保護等級 IP53^*1
■耐衝撃形: 保護等級 IP53^*1
■屋外形: 保護等級 IP65^*1

*1: 日本産業規格JIS C 0920で制定された防水や防じんの程度についての等級。

保護等級（IPコード）	保護状態の定義
IP53	じんあいの侵入を完全に防止することはできないが、電気機器の所定の動作及び安全性を阻害する量のじんあいの侵入がなく、鉛直から両側に60度までの角度で噴霧した水によっても有害な影響がない状態。
IP65	粉じんが中に入らず、あらゆる方向からの噴流水による有害な影響がない状態。
