スクリュー冷凍機 コンデンシングユニット
水冷式・空冷式（屋外設置型、リモコン型）
R448A

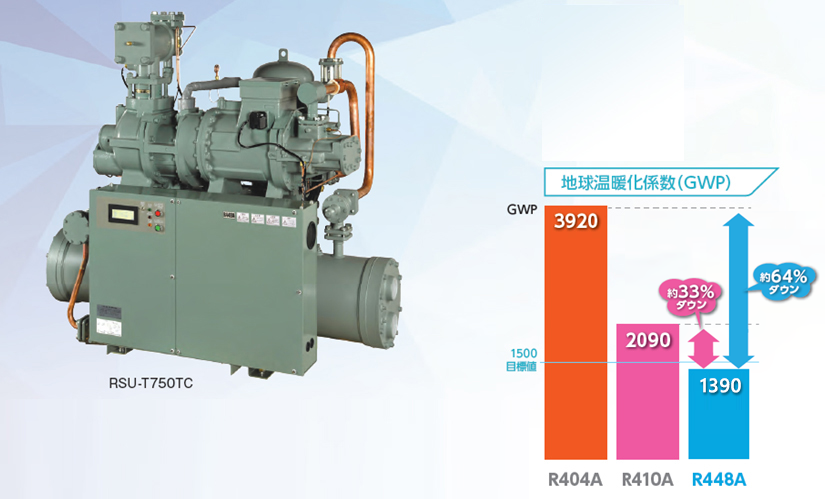

低GWP※2冷媒R448Aを採用
冷媒には不燃性※1の冷媒R448Aを採用。
地球温暖化係数※2を従来の冷媒R404A※3に比べて約64％、冷媒R410A※3に比べて約33％低減した冷媒です。
- ※1 ASHRAE 規格34の冷媒安全性分類で、冷媒R448AはA1に分類されます。
- ※2 地球温暖化に与える影響を数値化したものを示します。数値が大きいほど温暖化への影響が大きいことを示します。
- ※3 地球温暖化係数（GWP)は経済産業省環境省告示第3号による。
■R448A 定速タイプ ラインアップ
※公称出力は59kW
| 公称出力［kW］ (馬力) |
15 (20) |
22 (30) |
30 (40) |
37 (50) |
45 (60) |
55 (75) |
60 (80) |
74 (100) |
90 (120) |
92 (125) |
110 (150) |
165 (225) |
220 (300) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
二段圧縮シリーズ |
水冷式 |
○ | ○ | － | ○ | － | ○ | ○※ | ○ | － | ○ | ○ | ○ | ○ |
|
空冷式 |
○【NEW】 | ○【NEW】 | － | － | － | － | － | － | － | － | － | － | － | |
|
単段圧縮シリーズ |
水冷式 |
－ | － | ○ | ○ | ○ | － | ○ | ○ | ○ | － | － | － | － |

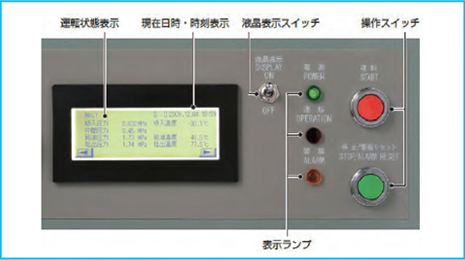

液晶タッチパネル採用により、操作性・サービス性を向上
冷凍機の情報を液晶画面に表示させることで、操作性の向上を図るとともに、各種の設定や運転情報が一目で確認でき、警報内容の把握が容易になるなど、サービス性の向上も図りました。
〈液晶表示仕様〉
○画面サイズ4.5インチ(288×96ドット) ○タッチパネル ○モノクロ液晶 ○バックライト付き(白/赤)
機種一覧
二段圧縮シリーズ（水冷式）R448A
■標準仕様
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 15 | RSU-T200TC | 50/60共用 | −65〜−30 | R448A | 4.60/5.55 | 届出不要 | 620 |
| 22 | RSU-T300TC | 50・60専用 | 7.38/8.89 | 710 | |||
| 37 | RSU-T500TC | 11.19/13.49 | 1,150 | ||||
| 55 | RSU-T750TC | 15.06/18.14 | 1,250 | ||||
| 37＋22 | RSU-T800TC | 18.57/22.4 | 届出不要/届出 | 1,960 | |||
| 37×2 | RSU-T1000TC | 22.4/27.0 | 届出 | 2,300 | |||
| 55＋37 | RSU-T1250TC | 26.3/31.7 | 2,460 | ||||
| 55×2 | RSU-T1500TC | 30.2/36.3 | 2,590 | ||||
| 55×3 | RSU-T2250TC | 45.2/54.5 | 届出/許可申請 | 4,340 | |||
| 55×4 | RSU-T3000TC | 60.3/72.6 | 許可申請 | 6,060 |
■急速凍結仕様（標準仕様に対して、凝縮器冷媒側内容積をアップしたものです。）
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 15 | RSU-T200TFC | 50/60共用 | −65〜−30 | R448A | 4.60/5.55 | 届出不要 | 680 |
| 22 | RSU-T300TFC | 50・60専用 | 7.38/8.89 | 790 | |||
| 37 | RSU-T500TFC | 11.19/13.49 | 1,290 | ||||
| 55 | RSU-T750TFC | 15.06/18.14 | 1,400 | ||||
| 37＋22 | RSU-T800TFC | 18.57/22.4 | 届出不要/届出 | 2,040 | |||
| 37×2 | RSU-T1000TFC | 22.4/27.0 | 届出 | 2,390 | |||
| 55＋37 | RSU-T1250TFC | 26.3/31.7 | 2,580 | ||||
| 55×2 | RSU-T1500TFC | 30.2/36.3 | 2,710 | ||||
| 55×3 | RSU-T2250TFC | 45.2/54.5 | 届出/許可申請 | 5,040 | |||
| 55×4 | RSU-T3000TFC | 60.3/72.6 | 許可申請 | 6,700 |

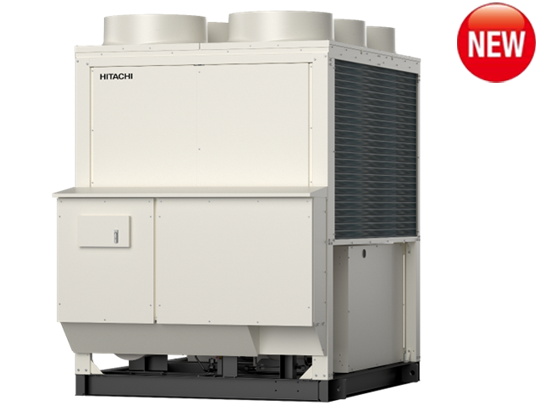

二段圧縮シリーズ（空冷式）R448A 屋外設置型
■標準仕様
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 15 | RSU-T200TAC | 50/60共用 | −65〜−30 | R448A | 4.60/5.55 | 届出不要 | 850 |
| 22 | RSU-T300TAC | 50/60専用 | 7.38/8.89 | 1,150 |
二段圧縮シリーズ（空冷式）R404A 屋外設置型
■標準仕様
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 15 | RSU-R202TAC | 50/60共用 | −65〜−30 | R404A | 5.05/6.09 | 届出不要 | 850 |
| 22 | RSU-R302TAC | 50・60専用 | 8.10/9.76 | 1,150 | |||
| 37 | RSU-R502TAC | 12.28/14.81 | 2,200 | ||||
| 55 | RSU-R752TAC | 16.52/19.90 | 2,250 |
二段圧縮シリーズ（空冷式）R404A リモコン型
■標準仕様
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 15 | RSU-R201TRC | 50/60共用 | −65〜−30 | R404A | 5.05/6.09 | 届出不要 | 520 |
| 22 | RSU-R301TRC | 50・60専用 | 8.10/9.76 | 610 | |||
| 37 | RSU-R501TRC | 12.28/14.81 | 1,180 | ||||
| 55 | RSU-R751TRC | 16.52/19.90 | 1,250 |
- *
- 満液式クーラー、液ポンプ方式などの低圧側機器との組み合わせの場合には、別置式の二次油分離器の設置、冷凍機内の油タンクの内容積増加などの特殊仕様とする必要がありますので、日立グローバルライフソリューションズ(株)各支社・営業所にご相談ください。
