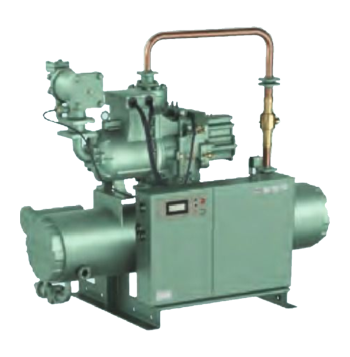

スクリュー冷凍機 コンデンシングユニット
水冷式・空冷式（屋外設置型）
R448A
低GWP※2次世代冷媒R448Aを採用
冷媒には不燃性※1の冷媒R448Aを採用。

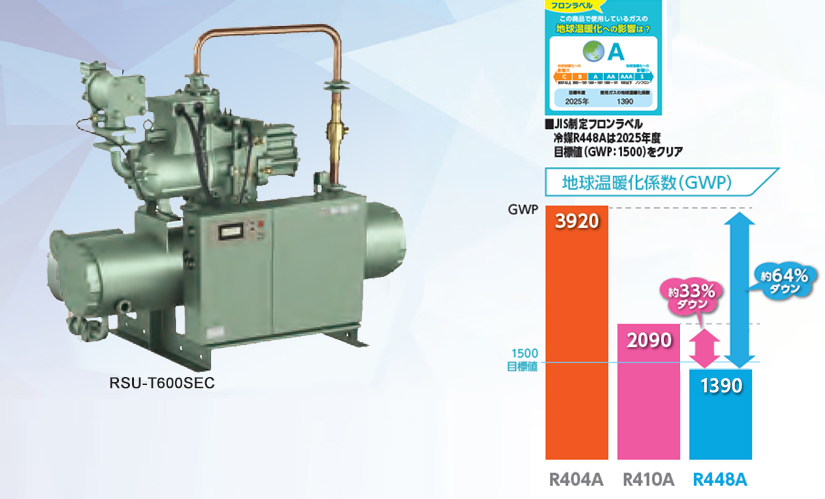

地球温暖化係数※2を従来の冷媒R404A※3に比べて約64％、冷媒R410A※3に比べて約33％低減した冷媒です。
これにより、フロン排出抑制法に基づく環境影響度の目標達成度「A」※4を達成しました。
- ※1 ASHRAE 規格34の冷媒安全性分類で、冷媒R448AはA1に分類されます。
- ※2 地球温暖化に与える影響を数値化したものを示します。数値が大きいほど温暖化への影響が大きいことを示します。
- ※3 地球温暖化係数（GWP)は経済産業省環境省告示第3号による。
- ※4 フロン排出抑制法に製品ごとに定められたフロン類からの転換目標値を達成したものを「A」とし、転換目標値に対する達成度合いに応じて多段階で表示する記号。二段圧縮シリーズはフロンラベル表示対象外となります。
過冷却回路の採用により、冷凍能力を向上【R448A 水冷式定速タイプ】
週冷却回路の採用により、冷凍能力を大幅に向上しました。

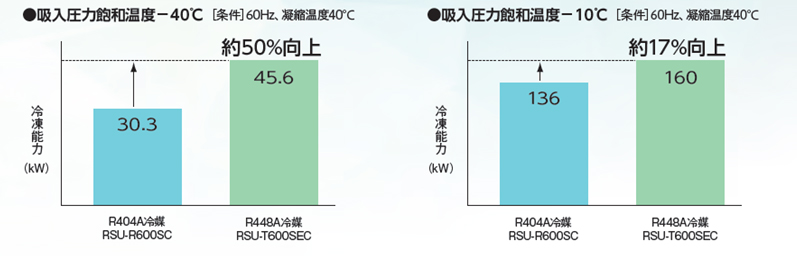

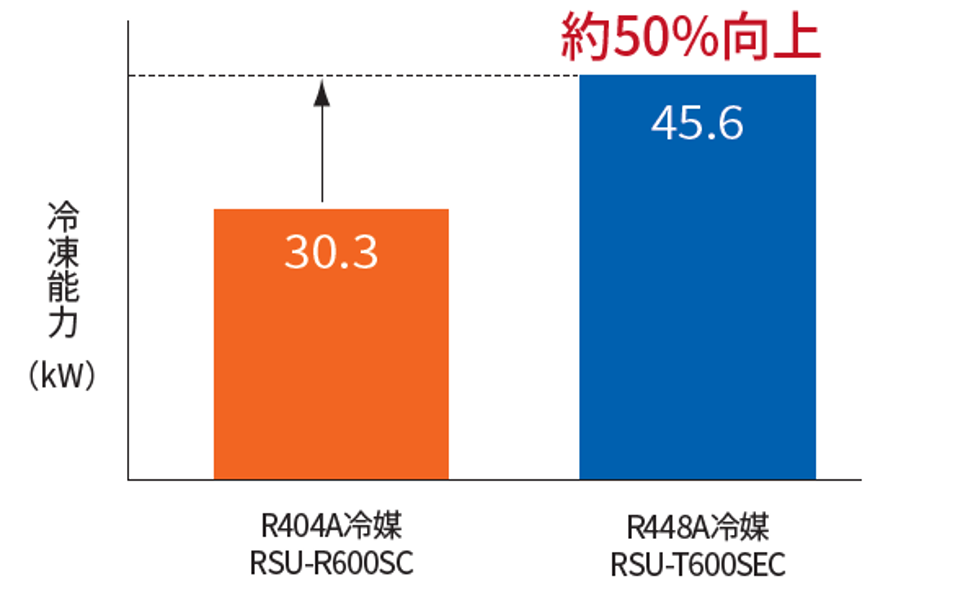

■冷凍能力比較
シンプルな圧縮機構造の採用で、オーバーホール（分解整備）周期を
24,000時間または稼働後5年から40,000時間または稼働後5年に延長

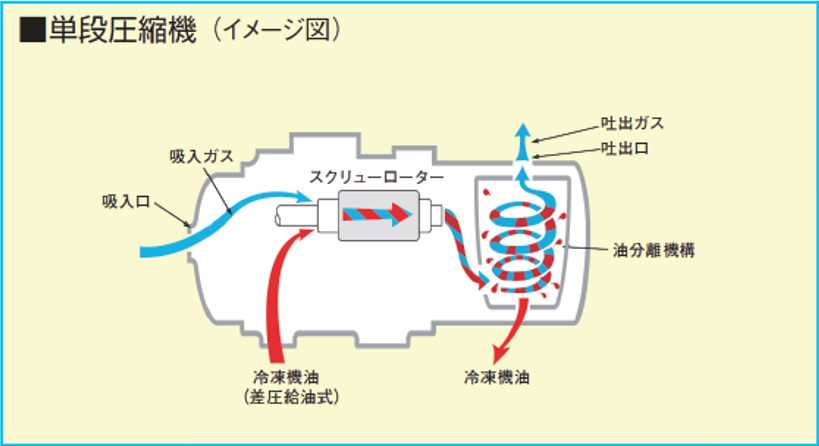

単段圧縮機は、転がり軸受を全面的に使用することで差圧給油方式が適用可能となり、給油系統を簡素化、吸入・吐出バルブといった可動部分をなくし圧縮機構造をシンプルにすることで信頼性が向上。
さらに電動機を内蔵した半密閉構造とすることで、開放型冷凍機では必要なシャフトシールがなく、シール部からの冷媒漏れの心配もありません。
機種一覧
単段圧縮シリーズ（水冷式）R448A
■標準仕様
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 30 | RSU-T400SEC | 50・60専用 | − 40 ～ 0 | R448A | 15.27/18.40 | 届出不要 | 1,020 |
| 37 | RSU-T500SEC | 18.83/22.7 | 届出不要/ 届出 | 1,080 | |||
| 45 | RSU-T600SEC | 23.2/27.9 | 届出 | 1,170 | |||
| 30 × 2 | RSU-T800SEC | 30.5/36.8 | 2,090 | ||||
| 37 × 2 | RSU-T1000SEC | 37.7/45.4 | 2,310 | ||||
| 45 × 2 | RSU-T1200SEC | 46.4/55.8 | 届出/ 許可申請 | 2,400 |
単段圧縮シリーズ（空冷式）R404A 屋外設置型 【2024年12月販売終了予定】
■標準仕様
| 公称出力(kW) | 型式 | 電源周波数 (Hz) |
吸入圧力 飽和温度(℃) |
冷媒 | 法定冷凍 能力（トン） |
高圧ガス 保安法区分 |
製品質量 (kg) |
|---|---|---|---|---|---|---|---|
| 30 | RSU-R402SAEC | 50・60専用 | − 40 ～ 0 | R404A | 16.76/20.2 | 届出不要/ 届出 | 1,800 |
| 37 | RSU-R502SAEC | 20.67/24.9 | 届出 | 1,850 | |||
| 45 | RSU-R602SAEC | 25.45/30.67 | 2,200 |
- *
- 満液式クーラー、液ポンプ方式などの低圧側機器との組み合わせの場合には、別置式の二次油分離器の設置、冷凍機内の油タンクの内容積増加などの特殊仕様とする必要がありますので、日立グローバルライフソリューションズ(株)各支社・営業所にご相談ください。
