製品特長
H-LINKアダプター
- ●
- HA対応ルームエアコンなどをCS-NETから制御する場合に使用します。室内ユニットとは、1：1で接続します。 H-LINK上には最大16台まで接続可能です。
- ●
- 他社製の空調機器も接続できます。（ただし、HA端子または接点入力端子を持つ機器に限ります。）
- ●
- 運転／停止状態およびアラーム／通常状態の接点入力と 運転パルス出力・停止パルス出力または、運転／停止レベル出力と、冷暖切替レベル出力の接点出力で空調以外の設備も接続できます。
- ●
- CS-NETからは、運転／停止および、運転／停止状態の監視ができます。

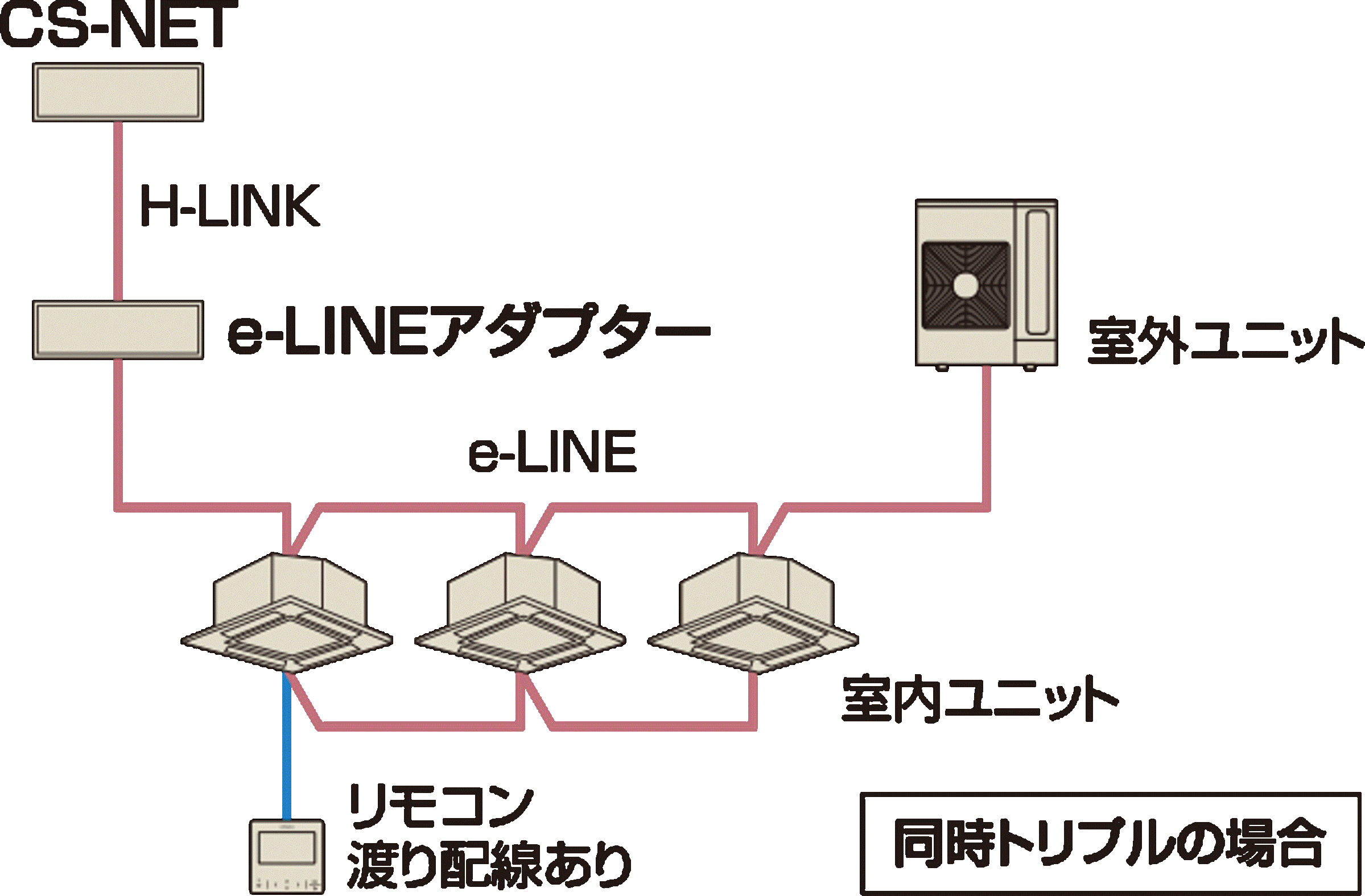

e-LINEアダプター
- ●
- e-LINE接続時の集中制御非対応機種をCS-NETから制御する場合に使用します。
- (注1) 接続可能な空調機は、店舗・オフィス用パッケージエアコンのシングル・同時ツイン・同時トリプルタイプです。
- (注2) 接続可能なCS-NET機器は、PSC-A32MN1・PSC-A64GT3・PSC-A64GTD2・PSC-A16RS1のいずれか1台です。
- (注3) CS-NET機器の機能は本アダプターにより制限されます。制限される機能はCS-NET機器により異なります。詳細は弊社営業窓口にお問い合わせください。
RACアダプター
- ●
- ルームエアコン※をCS-NETから制御する場合に使用 します。ルームエアコンとは、1：1で接続します。H-LINK上には最大128台まで接続可能です。
- ●
- CS-NETからは、運転／停止の他、設定温度・運転モード・風量の制御および監視ができます。ルームエアコンのみの構成でもOKです。
- ●
- CS-NETから、故障監視および、故障コードの表示ができます。
- ※ 接続可能ルームエアコンは、住宅設備用エアコンのカタログをご覧ください。
全熱交換器アダプター
- ●
- 全熱交換器をCS-NETから制御する場合に使用します。 全熱交換器アダプターは全熱交換器グループのメイン機に接続します。
H-LINK上には最大64台の全熱交換器 アダプターが接続可能で1台の全熱交換器アダプターに 最大15台の全熱交換器が接続できます。 - ●
- CS-NETからは、運転／停止および風量切替ができます。 24時間換気対応しているCS-NET※1では、24時間換気設定、風量切替、普通換気モードON/OFF操作ができます。
- ●
- CS-NETから、故障監視および故障コードの表示ができます。
- ※1 24時間換気対応しているCS-NETは適温適所EXです。
H-LINK中継器
H-LINK総配線長1,000m以上の場合の中継器です。また、H-LINK上の機器の責任分担を明確化するため、この中継器を介して接続することができます。なお、終端抵抗の設定は、中継器の前後に必要となります。
遠方制御アダプター
室内ユニット〜ビル中央監視盤間に接続し、リレー接点にて、ビル中央監視盤から制御できます。
- (注) 室内ユニット1台につき1つ必要です。
