集中コントローラーのご採用にあたって

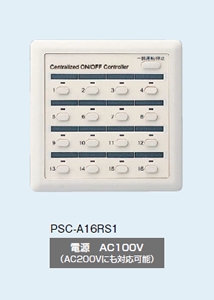

運転/停止のみを行う簡易型の集中コントローラーです
ワンタッチコントローラーと併用*1することにより、これらのコントローラーが制御する空調機を1週間単位でスケジュール運転できます
● 設備機器の運用・管理が可能です。
・運転管理
・設備管理
・スケジュール制御
・レイアウト表示
● 施設のエネルギー管理が可能です。
・省エネ効果の検証
・連動制御
・デマンド制御
イメージ図
● ビル設備状態監視
● 吸込み温度監視
● 空調状態監視
● アナログ上下限監視
● 積算値上限監視
● 停電監視
● 発停失敗監視
● 不一致監視
● 2時間消し忘れタイマー
● 設定温度上下限設定
●リ モコン操作許可/禁止
● フィルターサイン解除
● 風量/風向設定
● 温度設定
● 運転モード
● 運転/停止
● CSVファイル出力
● 履歴検索
● 制御の記録
● 状態変化記録
● 異常の発生/復旧
● 運転時間/発停回数積算
●レイアウト監視画面
● 制御グループ
● 画面移動
● 履歴表示(操作履歴含む)
● 管理点詳細情報
● 料金按分
● エネルギー管理
● 空調ランキング表示機能
● アナログトレンド機能
● グラフ表示機能
● エネルギー使用量表示
● 連動制御
● スケジュールプログラム
● 画面コピー
● テナント集計
● 集計個一覧
● アナログトレンドグラフ
● 日報・月報・年報
● 履歴一覧
● 制御の記録
● 状態変化記録
● 異常の発生/復旧
● 緊急停止制御
● 停復電制御
● デマンド制御
● アナログ値の設定/入出力
● 照明点消灯制御
● 連動制御
● スケジュール制御
● グループ制御
● 個別制御
● テナント集計
● 集計一覧
● アナログトレンドグラフ
● 日報・月報・年報
〇:監視・操作可能 △:監視のみ
監視・操作項目 | エアコン室内ユニット |
---|---|
発/停 | ○ |
運転モード切替 | ○ |
温度設定 | ○ |
温度計測 | △室温 |
CO2濃度 | △外部センサーにて可 |
風量・風向切換 | ○ |
フィルターサイン | ○ |
リモコン許可/禁止 | ○ |
エラーコード | △ |
消し忘れタイマー | ○ |
H-LINK対応機器 | 室内ユニット 160台×4 |
---|---|
外部入出力 | Di×8点 Ai×4点 |
Do×8点 Pi×4点 | |
最大600点 | |
温度計測 | Modbus/TCP |
名称 | EMコントローラー |
---|---|
電源 | AC100~240V 50/60Hz |
液晶仕様 | 12.1インチ |
