セントラルステーション適温適所EX

  • 室内ユニット最大160(2560)台
  • 最大128(2048)台リモコングループ
  • H-LINK Ⅱ 対応
  • Web対応
*
( )内は、拡張アダプター15台接続時

中・大規模施設の空調を管理
大画面パネルで、見やすくて使いやすい

見やすくて使いやすい大画面液晶カラータッチパネル(12.1インチ)を採用。
さまざまなデータの見える化ができるため、省エネ管理に役立ちます。
(SDカード・USBメモリーに対応)
パソコンによる遠隔地からの空調管理に対応(Web対応)(注)

(注) パソコンはWindows® 10 Pro日本語版 64bit、32bitまたはWindows® 7 Professional日本語版64bit、32bitをご使用ください。
※Windowsの正式名称は、Microsoft Windows Operating Systemです。
※Microsoft、Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

スケジュール機能やデマンド機能、料金按分(オプション)など、便利な機能も充実しています。

主な製品特長

見やすくて使いやすい

見やすくて使いやすい

12.1インチの大画面液晶タッチパネルを採用しているため、見やすくて操作も簡単です。また、パネル表示は、大から小まで7段階のサイズから選択できるため、用途に応じた画面表示が可能です。

レイアウト表示で空調機の監視・制御が簡単

レイアウト表示で空調機の監視・制御が簡単

物件の平面図・鳥瞰図を取り込み、空調機のアイコンを配置することで空調機の設置位置を平面図・鳥瞰図で表示できます。また、そのレイアウトに合わせて、空調機ごとの運転状態や部屋名称、各種温度表示が可能です。

*
別途、フロアの画像データが必要です。
*
編集作業が必要です。

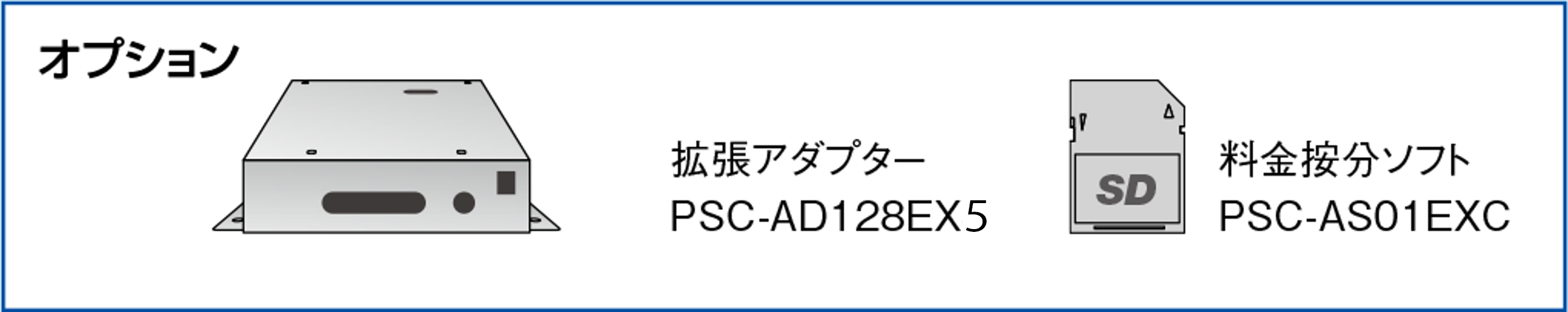

最大2048グループを一括管理

最大で128グループ( 室内ユニット160台)まで接続可能です。拡張アダプターを最大15台接続することにより、最大で2048グループ( 室内ユニット2560台)を一括で管理することができます。中~大規模施設のテナントビルや学校、病院などの空調管理におすすめです。

※1
Ethernet®は、富士フィルムビジネスイノベーション(株)の商標登録です。
※2

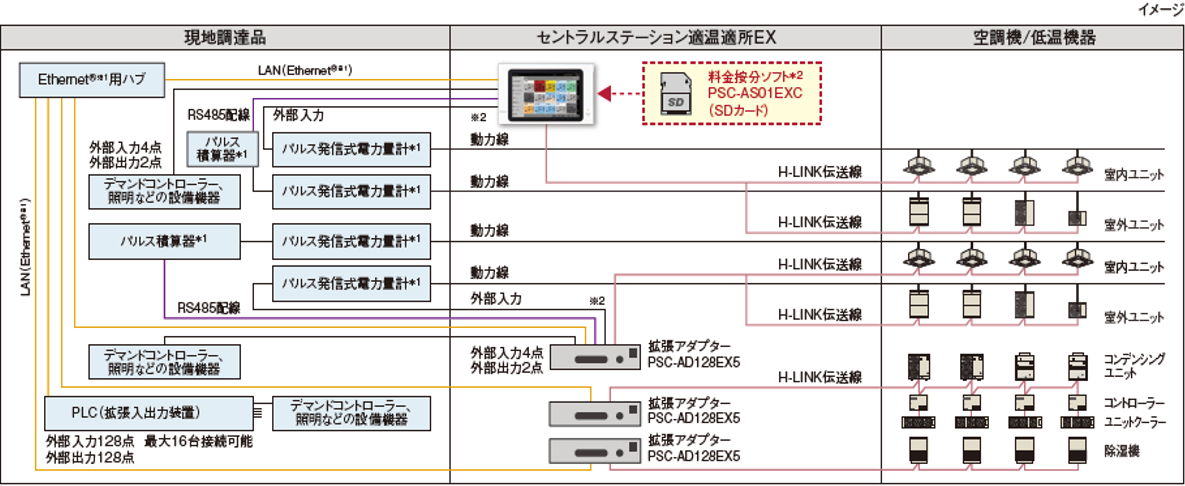

外部入力端子に直接パルス発信式電力計*1を接続することができます。

●配線注記
1.使用電力量の計測を行う場合にはパルス発信式電力量計(使用する電力量計の数により、 パルス積算器)が必要です。
2.室外ユニットの使用電力量を室内ユニット・グループ・ブロック・エリアごとに按分  する場合には、料金按分ソフト(PSC-AS01EXC)が必要です。

*
料金按分ソフトは空調機の運転状態に基づいて電力量計・ガス量計の値を按分・表示するシステムですので、計量法でいう取引証明用としては使用できません。適温適所EX・拡張アダプター・パルス積算器などの周辺機器がそれぞれ正常動作している場合のみ、正しく按分を行うことができます。機器故障などが発生した場合は、電力量の按分ができないことも考えられます。この場合の対応方法(あらかじめ定められた、機器によらない別の按分方法など)について考慮いただき、事前にお客様に十分ご説明ください。
*
詳細は弊社営業窓口までお問い合わせください。

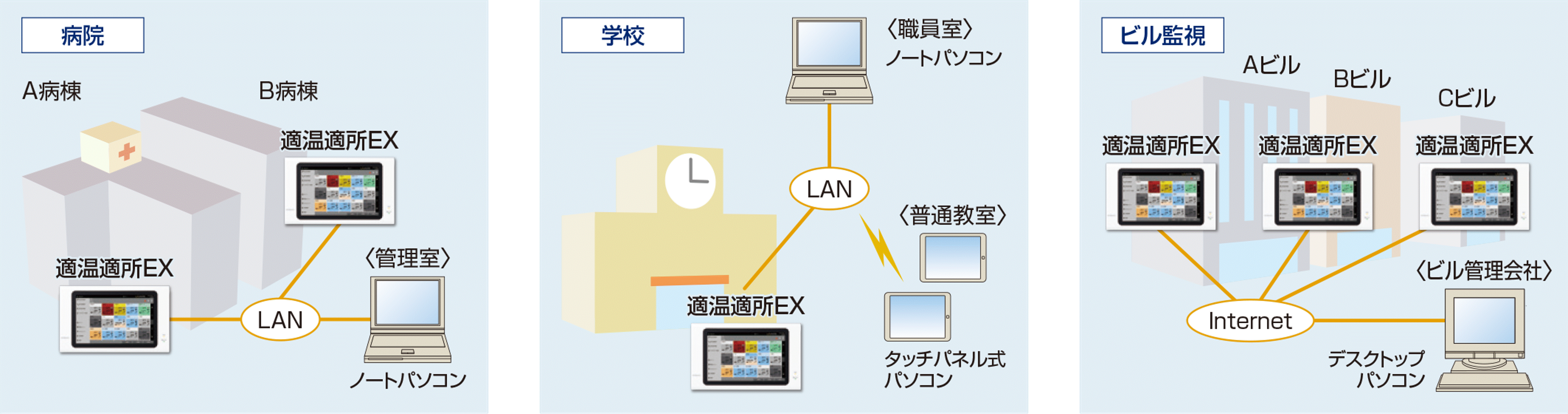

パソコンによる遠隔地からの空調管理に対応(Web対応)

パソコンとLAN接続するだけで、複数の場所から複数のパソコンで簡単に空調管理ができます(同梱の専用ソフトウェア使用)。パソコンは、適温適所EX本体1台につき、最大5台接続可能です。 また、パソコン1台※あたり、最大16台の適温適所EX(本体)を接続先として設定可能です。遠隔地から空調システムを管理したい場合におすすめです。

パソコン1台から同時アクセスできるのは適温適所EX本体1台のみです。
*
使用可能なパソコンはWindows7、Windows10です。
*
インターネットを経由して接続する場合、必ずVPNルーターを使用してセキュリティを確保してください。なお、インターネット契約についてはお客様にてご準備ください。

■ネットワーク接続例

消費電力の抑制

デマンドコントローラー(市販品)からの外部入力を行うことで、室内ユニットの「運転/停止」や「運転モードの変更」室外ユニットの「能力」を制御することができます。また、デマンドコントローラーがない場合には、スケジュールに応じた制御(能力セーブ)ができます。

*
室外ユニットによっては、一部対応していない機種があります。また、室外ユニットにより設定できる値が異なります。(設定する値は目標設定値であり、電力量を指定値に制限することを保証するものではありません。)詳細は弊社営業窓口までお問い合わせください。

充実の外部入力機能

外部入力接点数は4点あるので、自由度の高い空調管理が可能です。また、空調機の使用電力量抑制(デマンド機能)にも対応しました。制御対象はグループ単位で設定できます。
(室外ユニット能力制御は室外ユニット単位)

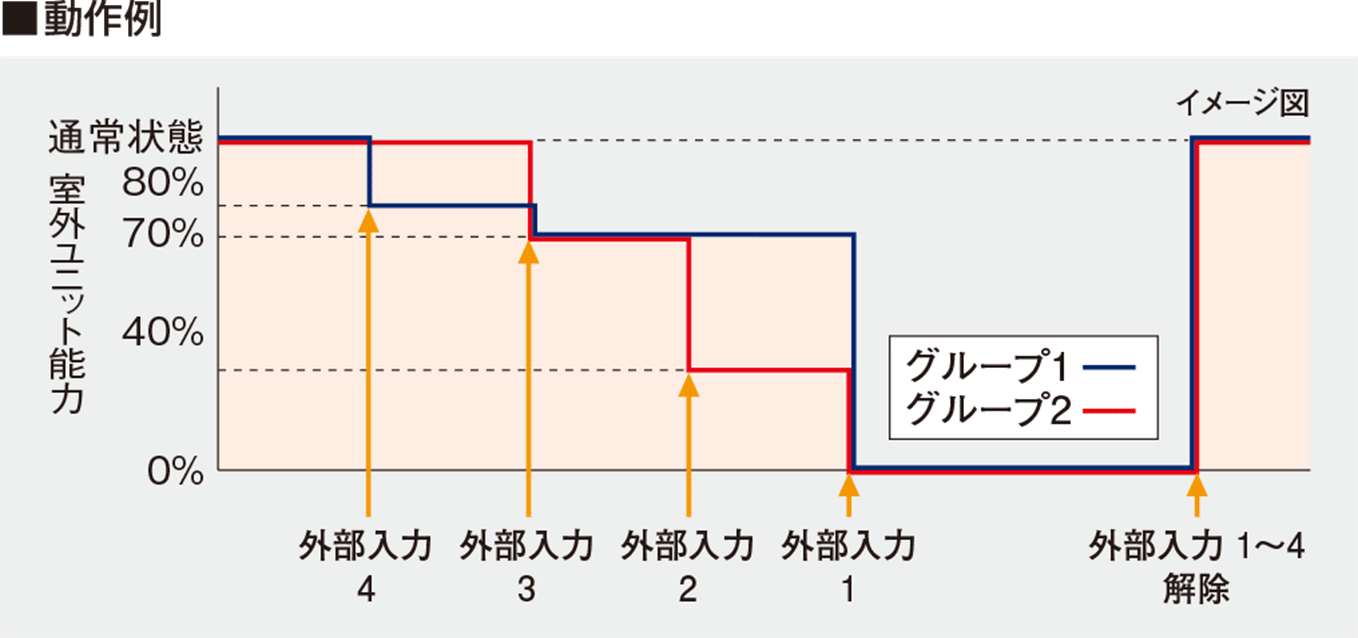

外部入力4ー室外ユニット能力制御80%の信号入力:(グループ1の能力を制御)
外部入力3ー室外ユニット能力制御70%の信号入力:(グループ1・2ともに能力を制御)
外部入力2ー室外ユニット能力制御40%の信号入力:(グループ2の能力を制御)
外部入力1ー一括停止の信号入力:(グループ1・2ともに能力を制御)

見える化(グラフ・履歴表示) で省エネ管理をサポート

各種アラームや外部入出力の履歴を見ることができます。また、空調機の 運転時間などの使用実績をグラフで表示することで使用状況のさまざまな 分析に役立ち、省エネ管理をサポートすることができます。(グラフデータは CSVファイルに出力することが可能です。)

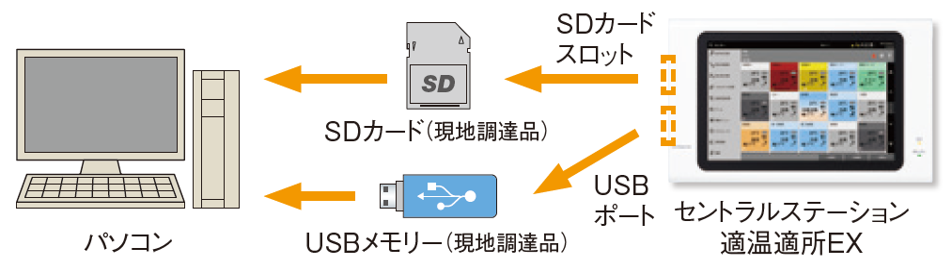

SDカード・USBメモリーに対応

さまざまなデータをSDカード・USBメモリーに記録できます。記録したデータをパソコンで表示して分析することで省エネ管理に役立てることができます。

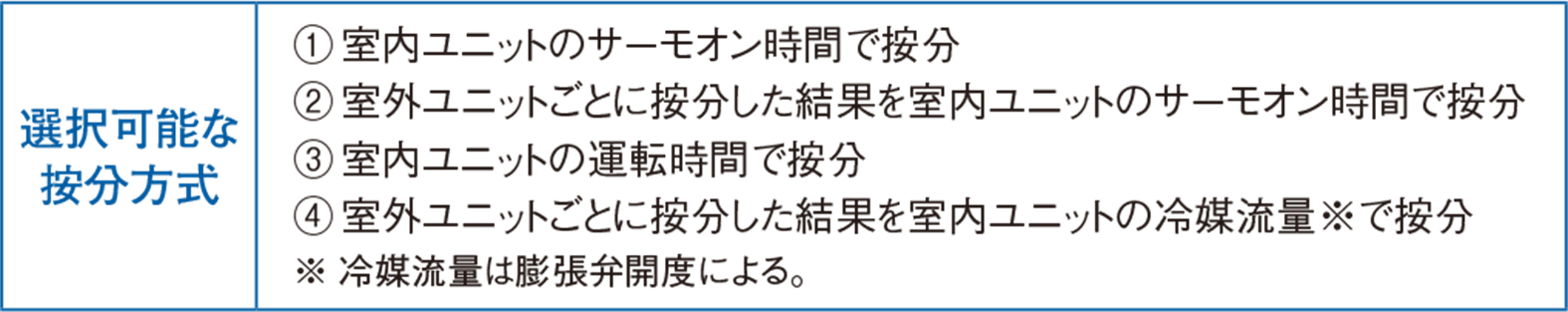

料金按分に対応

料金按分ソフト(オプション品)で管理対象ごとに料金按分を行うことができます。
(料金按分データや詳細な積算データをCSVファイルにて出力することが可能です。)

スケジュール機能

時刻や曜日を指定して、空調機の運転・停止や設定温度を切り替えることのできるスケジュール機能を搭載。グループ単位で16回/日まで登録可能で、運転モードごとに色分けできるため、管理もしやすいです。また、曜日設定だけではなく特異日や休日設定も可能なため、部屋の使用用途・環境に合わせた細やかな空調管理が可能です。さらに、夜間などの室外ユニットの運転音が気になる時間帯に運転音を低減する設定もできます。*1

*1
一部対応していない室外ユニットがあります。「運転音低減制御」で設定する値は目標設定値であり、運転音を指定値に制限することを保証するものではありません。

換気制御

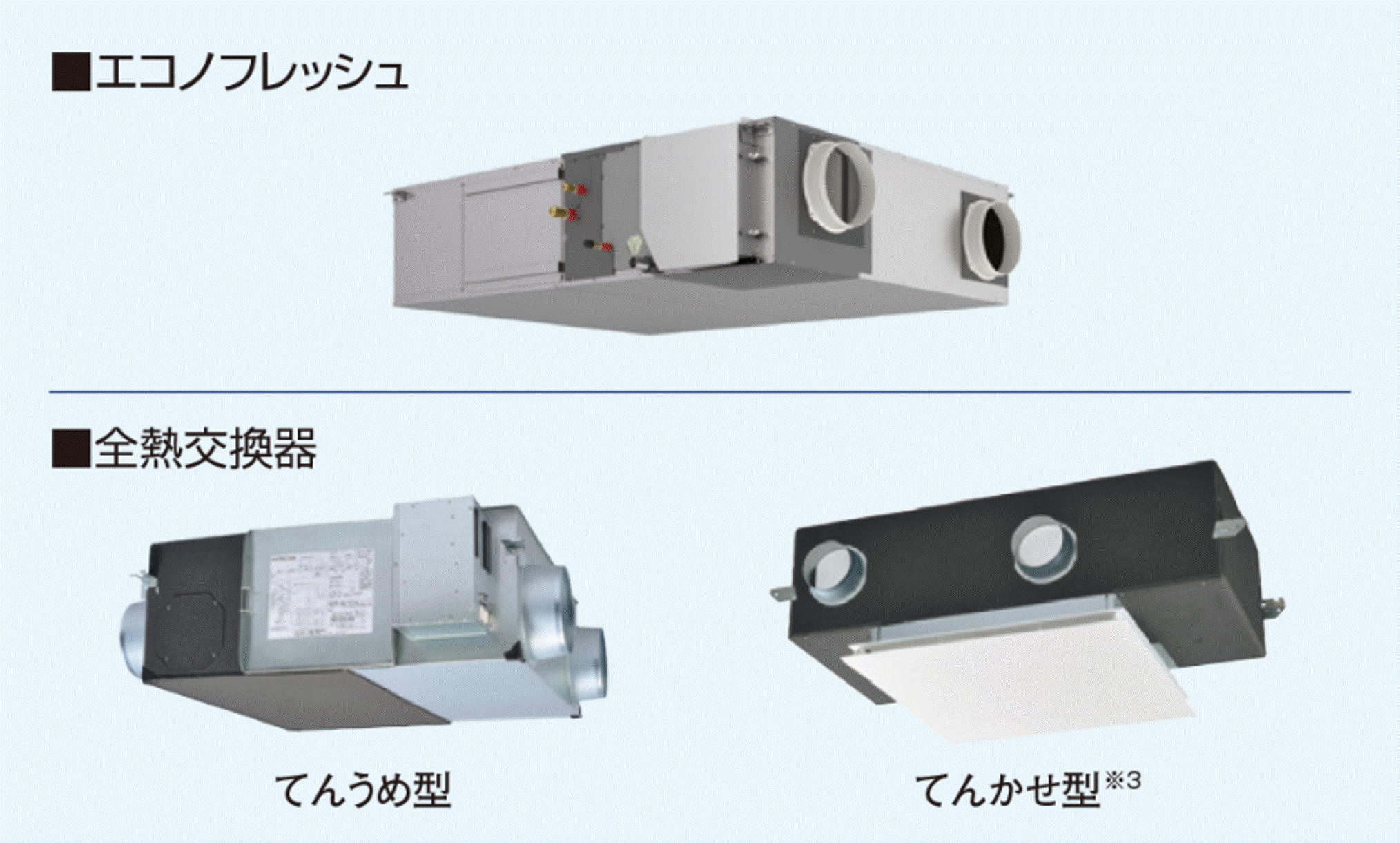

適温適所EXからエコノフレッシュ*1、全熱交換器*2の個別制御が可能です。 詳細はビル用マルチエアコンカタログをご参照ください。

*1
GP○○K型以降で対応。
*2
全熱交換器アダプター接続時のみ可能です。
*3
てんかせ型の製品写真は、インテリアパネル(オプション品)を含みます。

基本機能一覧

項目 管理数 操作単位 設定機能 監視機能 スケジュール機能

〈グループ数〉
適温適所EX 1台あたり
128グループ*1
1アダプターあたり
128グループ*1
(本体および15台の
拡張アダプターで
最大2048グループ)
〈ブロック数〉*2
システム全体で 512ブロック
〈レイアウト数〉
システム全体で 128レイアウト
〈エリア数〉*2
システム全体で 512エリア
ユニットごと*13
グループごと
ブロックごと
エリアごと
レイアウトごと
一括
〈空調機〉
運転/停止
運転モード
設定温度
風量
風向
リモコン操作許可/禁止
フィルターサインリセット
換気モード*14
空調・換気切換*14
室内ユニット 機能選択*3
室外ユニット 機能選択*3
室外ユニット
能力制御*3 *4
室外ユニット
運転音低減制御*3 *4
リモコン時刻一括設定
*5
〈全熱交換器〉
運転/停止/24時間換気
換気モード
風量
運転/停止
運転モード
設定温度
吸込温度*6
周囲温度*7
室外温度
風量
風向
リモコン操作許可/禁止
アラームコード
フィルターサイン
サーモオン情報
GHP点検サイン
換気モード*14
空調・換気切換*14
凍結洗浄状態
〈設定数〉
[通常期用]
曜日別/特異日1~5/休日1*11(1日16回)
[夏期用]
曜日別/特異日1~5/休日1*11(1日16回)
[冬期用]
曜日別/特異日1~5/休日1*11(1日16回)
〈設定内容〉
運転/停止
運転モード
設定温度
風量
風向
休日設定*11
リモコン操作許可/禁止
換気モード*14
空調・換気切換*14
室外ユニット 能力制御*3 *4
項目 その他の機能
使用実績表示項目 外部入力機能*7 *11 外部出力機能*11

運転時間積算値
サーモオン時間積算値
吸込温度平均*6
外気温度平均
設定温度平均
周囲温度平均*7
(各項目を過去2年分)
表示可能
〈点数〉
[本体および拡張アダプター]
4点(レベル/パルス)
[PLC:拡張入出力装置]
128点(レベル/パルス)*9
〈設定内容〉
運転/停止
リモコン操作禁止
設定温度シフト
運転モードシフト*10
室外ユニット 能力制御*3 *4 *10
室外ユニット
運転音低減制御*3 *4 *10
電力量信号入力
〈点数〉
[本体および拡張アダプター]
2点(有電圧/無電圧)
[PLC:拡張入出力装置]
128点(無電圧のみ)
〈出力条件〉
運転
サーモオン
アラーム
システムアラーム
*1
グループは、H-LINK内のみで管理可能です。
*2
ブロック・エリアは、H-LINKの制限に関係なく管理可能です。
*3
対応ユニットのみ有効です。
*4
「能力制御」と「運転音低減制御」で設定する値は目標設定値であり、電力量や運転音低減値を指定値に制限することを保証するものではありません。
*5
対応室内ユニットおよびリモコンが接続されている場合のみ有効です。
*6
室内ユニット停止中は表示しません。
*7
リモコンの設定内容により表示できない場合があります。
*8
レベル信号とパルス信号の混在設定はできません。
*9
24V DCが必要です。
*10
レベル信号のみ対応可能です。
*11
休日設定をした日は、スケジュール機能が動作しません。
*12
遠隔地からは、この機能は使用できません。
*13
室内ユニットごとに運転/停止の設定は可能ですが、実際の動作は当該室内ユニットを含むリモコングループごとになります。アラームコードなどの監視機能や機能選択については、ユニットごとに設定可能です。
*14
エコノフレッシュのGP○○K型以降のみ対応。

詳細は弊社営業窓口までお問い合わせください。

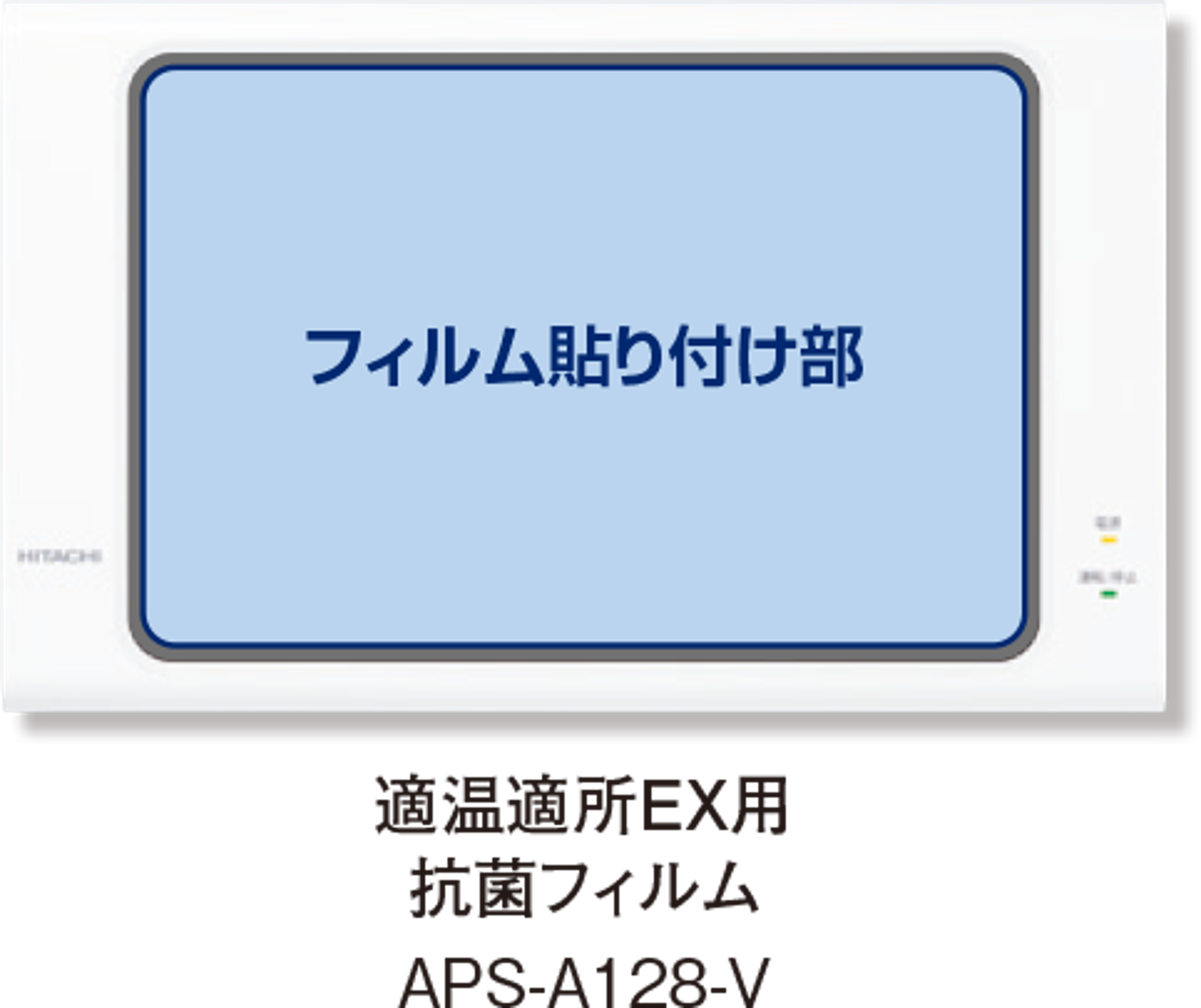

【オプション】抗菌フィルム

コントローラーの操作面に貼り付ける、抗菌製品技術協議会(SIAA)が定めるガイドラインを満たしたフィルムです。

・SIAAマークは、ISO21702法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

・本製品は医薬品ではありません。

・製品上の特定ウイルスの数を減少させます。

・SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

・本製品は医薬品ではありません。

・すべての細菌の増殖を抑制するものではありません。

(注)集中コントローラー用フィルム

抗ウイルス加工:

●試験機関:一般財団法人ボーケン品質評価機構
●試験方法:ISO21702による
●抗ウイルス方法:抗ウイルス剤をフィルムにコーティング
●試験結果:24時間後99%以上抑制(上記試験は2種類のみのウイルスで実施)

抗菌加工:

●試験機関:一般財団法人カケンテストセンター
●試験方法:JIS Z 2801抗菌加工製品ー抗菌性試験方法
●抗ウイルス方法:抗菌剤をフィルムにコーティング
●試験結果:24時間後99%以上抑制(上記試験は2種類のみの菌で実施)

写真はイメージです。フィルムが分かりやすいように青く着色して表現していますが、実際は集中コントローラー用は透明です。
