セントラルステーション適温適所EX

セントラルステーション適温適所EXから、クーリングシステム、除湿機の制御が可能になりました。

*: 本製品の紹介で掲載している画面はイメージです。

（注）画面は開発中のもので変更となる場合があります。

中・大規模施設向け
受注対応

室内ユニット最大160(2560)台^*1
最大128(2048)台リモコングループ^*1
H-LINK Ⅱ 対応
Web対応

*1: （）内は、拡張アダプター15台接続時

中・大規模施設の空調を管理。大画面パネルで、見やすくて使いやすい

●: 見やすくて使いやすい大画面液晶カラータッチパネル（12.1インチ）を採用。
●: さまざまなデータの見える化ができるため、省エネ管理に役立ちます。（SDカード^*2・USB^*3メモリーに対応）

*2: SD、SDロゴ、SDHC、SDHCロゴは、SD-3C,LLCの商標です。
*3: USB、USB-C®、USB Type-C®は、USB Implementers Forumの商標です。

●: パソコンによる遠隔地からの空調管理に対応（Web対応）。

（注）クーリングシステム、除湿機は、遠隔監視制御の対象外です。

パソコンはWindows® 10 Pro日本語版 64bit、32bitをご使用ください。
※Windowsの正式名称は、Microsoft Windows Operating Systemです。
※Microsoft、Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

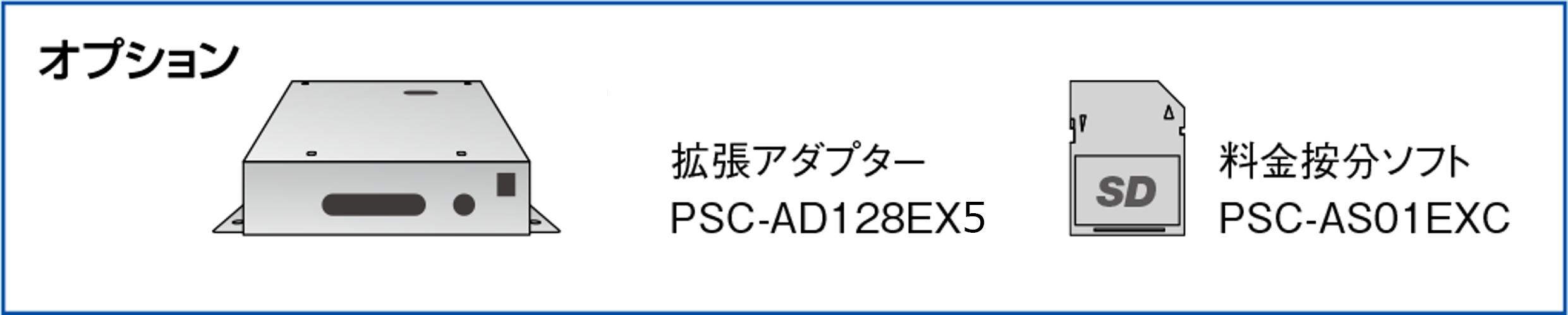

●: スケジュール機能やデマンド機能、料金按分（オプション）など、便利な機能も充実しています。

（注）料金按分ソフトは空調機専用です。

製品特長
関連資料（デジタルカタログなど）

製品特長

接続可能クーリングシステム用コントローラー

	高温用	中温用・低温用
標準型	SCB-40N3	SCB-20H3、40HP3、40HT3
高機能型	HSCB-40N3	HSCB-20H3、40HP3、40HT3

接続対象冷凍機機種一覧

			型式
R448A	屋外設置型	空冷一体型	シングルタイプ	KRX-T1AV・T1.5AV・T2AV KX-T2AV・T3AV・T4AV・T5AV・T6AV・T8AV KX-T6AMV・KX-T7AMV・KX-T8AMV・ KX-T10AMV・KX-T10AV
	屋外設置型	空冷一体型	マルチタイプ	KX-TM12AMV・TM12AV・TM16AMV・TM16AV・ TM20AMV・TM20AV・TM26AMV・TM26AV・ TM30AMV・TM30AV・TM36AMV・TM36AV・ TM40AMV・TM40AV
	屋内設置型	空冷リモコン型	シングルタイプ	KX-T3CV・T4CV・T5CV・T6CV・T8CV・T10CV
		空冷リモコン型	マルチタイプ	KX-TM16CV・TM20CV
		水冷式	シングルタイプ	KX-T3CWV・T4CWV・T5CWV・T6CWV・T8CWV・ T10CWV
		水冷式	マルチタイプ	KX-TM16CWV・TM20CWV

［接続対象外機種］

			型式
R404A	屋外設置型	空冷一体型	シングルタイプ	KX-R10AF2
R404A	屋外設置型	空冷一体型	マルチタイプ	KX-RM16AF1・RM20AF1

接続対象スクリュー冷凍機機種一覧

				型式
R448A	単段圧縮シリーズ	水冷式	定速	RSU-T400SEC、RSU-T500SEC、RSU-T600SEC、 RSU-T800SEC、RSU-T1000SEC、RSU-T1200SEC
	二段圧縮シリーズ	水冷式	定速	RSU-T200TC、RSU-T200TFC、RSU-T300TC、RSU-T300TFC、 RSU-T500TC、RSU-T500TFC、RSU-T750TC、RSU-T750TFC、 RSU-T800TC、RSU-T800TFC、RSU-T1000TC、RSU-T1000TFC、 RSU-T1250TC、RSU-T1250TFC、RSU-T1500TC、RSU-T1500TFC、 RSU-T2250TC、RSU-T2250TFC、RSU-T3000TC、RSU-T3000TFC
	二段圧縮シリーズ	空冷式 (屋外設置型)	定速	RSU-T200TAC、RSU-T300TAC
R404A	二段圧縮シリーズ	空冷式 (屋外設置型)	定速	RSU-R202TAC、RSU-R302TAC、RSU-R502TAC、RSU-R752TAC
R404A	二段圧縮シリーズ	空冷式 (リモコン型)	定速	RSU-R201TRC、RSU-R301TRC、RSU-R501TRC、RSU-R751TRC

［接続対象外スクリュー冷凍機機種］

				型式
R404A	二段圧縮シリーズ	水冷式	インバーター	RSU-R502TFV、RSU-R602TFV、RSU-R752TFV、 RSU-R852TFV、RSU-R1002TFV、RSU-R1502TFV、 RSU-R1702TFV、RSU-R2002TFV
		空冷式 (屋外設置型)	インバーター	RSU-R402TAV、RSU-R503TAV、RSU-R753TAV
		空冷式 (リモコン型)	インバーター	RSU-R502TRV、RSU-R752TRV、RSU-R1002TRV

接続対象除湿機機種一覧

区分			製品型式	通信基板型式
再熱専用機	床置タイプ	インバーター型	RK-NP2LV、RK-NP4LV1、RK-NP8LV1	RK-HLINK
	小型床置タイプ	インバーター型	RK-NP08PV1、RK-NP08PV2	RK-HLINK-C
	小型床置タイプ	インバーター型	RK-NP12PV1、RK-NP12PV2
	小型天吊タイプ	インバーター型	RK-NP08CV(1)、RK-NP12CV(1)
冷却機能付機	床置タイプ	インバーター型	RK-NP2LTV、RK-NP4LTV、RK-NP8LTV	RK-HLINK

※ 適温適所EXへの接続には、除湿機本体に通信基板（別売品）が必要になります。

［接続対象外除湿機機種］

区分			製品型式
再熱専用機	床置タイプ	定速機	RK-NP2L2、RK-NP3L2、RK-NP5L2
再熱専用機	床置タイプ	定速機	RK-NP8L2、RK-NP10L2
冷却機能付機	床置タイプ	定速機	RK-NP2LT2、RK-NP3LT2、RK-NP5LT2
	床置タイプ	定速機	RK-NP8LT2、RK-NP10LT2
	天井埋込セパレートタイプ	インバーター型	RK-GP3CT、RK-GP5CT

基本機能一覧

項目	管理数	操作単位	設定機能	監視機能	スケジュール機能	その他の機能
使用実績表示項目	外部入力機能^※8※12	外部出力機能^※12
仕様	空調機モード〈グループ数〉・適温適所EX 1台あたり 128グループ^※1 ・1アダプターあたり 128グループ^※1 (本体および15台の拡張アダプターで最大2048グループ) 〈ブロック数〉^※2 ・システム全体で 512ブロック〈レイアウト数〉・システム全体で 128レイアウト〈エリア数〉^※2 ・システム全体で 512エリア低温機器モード・2H-LINKまで使用可能 (内除湿機は1H-LINKまで使用可能)	空調機モード・ユニットごと^※13 ・グループごと・ブロックごと・エリアごと・レイアウトごと・一括低温機器モード・ユニットごと・一括	空調機モード ■空調機・運転/停止・運転モード・設定温度・風量・風向・リモコン操作許可/禁止・フィルターサインリセット・換気モード^※14 ・空調・換気切換^※14 ・室内ユニット機能選択^※3 ・室外ユニット機能選択^※3 ・室外ユニット能力制御^※3※4 ・室外ユニット運転音低減制御^※3※4 ・リモコン時刻一括設定^※5 ■全熱交換器・運転/停止/24時間換気・換気モード・風量低温機器モード ■クーリングシステム・運転/ポンプダウン停止/除霜・設定温度・ON/OFF温度差 ■除湿機・運転/停止・運転モード・設定温度・設定温度・風量・パワフル除湿・フィルターサインリセット・残霜リセット・リモコン操作許可/禁止	空調機モード・運転/停止・運転モード・設定温度・吸込温度^※6 ・周囲温度^※7・室外温度・風量・風向・リモコン操作許可/禁止・アラームコード・フィルターサイン・サーモオン情報・GHP点検サイン・換気モード^※14 ・空調/換気切換^※14 ・凍結洗浄状態低温機器モード ■クーリングシステム・運転/ポンプダウン停止/除霜・設定温度・庫内温度・アラーム状態/アラームコード・ON/OFF温度差・サーモオン情報・高温警報/低温警報 ■除湿機・運転/停止・運転モード・設定温度・吸込空気温度・設定温度・吸込空気温度・風量・パワフル除湿・アラーム状態/アラームコード・フィルターサイン・残霜・リモコン操作許可/禁止・サーモオン情報	〈設定数〉 [通常期用] ・曜日別 / 特異日1～5/休日1^※11 (1日16回) [夏期用] ・曜日別 / 特異日1～5/休日1^※11 (1日16回) [冬期用] ・曜日別 / 特異日1～5/休日1^※11 (1日16回) 〈設定内容〉空調機モード・運転/停止・運転モード・設定温度・風量・風向・休日設定^※11 ・リモコン操作許可/禁止・換気モード^※14 ・空調/換気切換^※14 ・室外ユニット能力制御^※3※4 ・室外ユニット運転音低減制御^※3※4 低温機器モード^※15 ■クーリングシステム・運転/ポンプダウン停止/除霜・設定温度 ■除湿機・運転/停止	空調機モード・運転時間積算値・サーモオン時間積算値・吸込温度平均^※6 ・外気温度平均・設定温度平均・周囲温度平均^※7 (各項目を過去2年分) ・表示可能低温機器モード ■クーリングシステム・設定温度平均・吸込温度平均 ■除湿機・設定温度平均・設定湿度平均・吸込温度平均・吸込湿度平均	〈点数〉 [本体および拡張アダプター] ・4点(レベル/パルス) [PLC:拡張入出力装置] ・128点 (レベル/パルス)^※9 〈設定内容〉空調機モード・運転/停止・リモコン操作禁止・設定温度シフト・運転モードシフト^※10 ・室外ユニット能力制御^{※3※4※10} ・室外ユニット運転音低減制御^{※3※4※10} ・電力量信号入力・緊急停止(一括/個別) 低温機器モード・外部異常・外部警報・緊急停止(個別) ■クーリングシステムポンプダウン停止 ■除湿機・停止	〈点数〉 [本体および拡張アダブター] ・2点 (有電圧/ 無電圧) [PLC: 拡張入出力装置] ・128点 (無電圧のみ) 〈出力条件〉空調機モード・運転・サーモオン・アラーム・システムアラーム・冷媒漏えい検知時のアラーム表示・冷媒漏えい検知時のブザー音発報、外部出力・冷媒漏えいセンサ交換サイン表示低温機器モード・アラーム

項目

管理数

操作単位

設定機能

監視機能

スケジュール機能

その他の機能

使用実績表示項目

外部入力機能^※8※12

外部出力機能^※12

仕様

空調機モード

〈グループ数〉

・適温適所EX 1台あたり
128グループ^※1
・1アダプターあたり
128グループ^※1
(本体および15台の
拡張アダプターで
最大2048グループ)

〈ブロック数〉^※2

・システム全体で
512ブロック

〈レイアウト数〉

・システム全体で
128レイアウト

〈エリア数〉^※2

・システム全体で
512エリア

低温機器モード

・2H-LINKまで使用可能
(内除湿機は1H-LINKまで使用可能)

空調機モード

・ユニットごと^※13
・グループごと
・ブロックごと
・エリアごと
・レイアウトごと
・一括

低温機器モード

・ユニットごと
・一括

空調機モード

■空調機

・運転/停止・運転モード
・設定温度・風量・風向
・リモコン操作許可/禁止
・フィルターサインリセット
・換気モード^※14
・空調・換気切換^※14
・室内ユニット機能選択^※3
・室外ユニット機能選択^※3
・室外ユニット能力制御^※3※4
・室外ユニット
運転音低減制御^※3※4
・リモコン時刻一括設定^※5

■全熱交換器

・運転/停止/24時間換気
・換気モード・風量

低温機器モード

■クーリングシステム

・運転/ポンプダウン停止/除霜
・設定温度
・ON/OFF温度差

■除湿機

・運転/停止・運転モード・設定温度
・設定温度・風量
・パワフル除湿
・フィルターサインリセット・残霜リセット
・リモコン操作許可/禁止

空調機モード

・運転/停止・運転モード
・設定温度・吸込温度^※6
・周囲温度^※7・室外温度
・風量・風向
・リモコン操作許可/禁止
・アラームコード・フィルターサイン
・サーモオン情報
・GHP点検サイン
・換気モード^※14
・空調/換気切換^※14
・凍結洗浄状態

低温機器モード

■クーリングシステム

・運転/ポンプダウン停止/除霜
・設定温度・庫内温度
・アラーム状態/アラームコード
・ON/OFF温度差
・サーモオン情報
・高温警報/低温警報

■除湿機

・運転/停止・運転モード・設定温度
・吸込空気温度・設定温度
・吸込空気温度・風量
・パワフル除湿
・アラーム状態/アラームコード
・フィルターサイン・残霜
・リモコン操作許可/禁止
・サーモオン情報

〈設定数〉
[通常期用]

・曜日別 / 特異日1～5/休日1^※11
(1日16回)

[夏期用]

・曜日別 / 特異日1～5/休日1^※11
(1日16回)

[冬期用]

・曜日別 / 特異日1～5/休日1^※11
(1日16回)

〈設定内容〉

空調機モード

・運転/停止・運転モード
・設定温度・風量・風向
・休日設定^※11
・リモコン操作許可/禁止
・換気モード^※14
・空調/換気切換^※14
・室外ユニット能力制御^※3※4
・室外ユニット運転音低減制御^※3※4

低温機器モード^※15

■クーリングシステム

・運転/ポンプダウン停止/除霜
・設定温度

■除湿機

・運転/停止

空調機モード

・運転時間積算値
・サーモオン時間積算値
・吸込温度平均^※6
・外気温度平均
・設定温度平均
・周囲温度平均^※7
(各項目を過去2年分)
・表示可能

低温機器モード

■クーリングシステム

・設定温度平均
・吸込温度平均

■除湿機

・設定温度平均
・設定湿度平均
・吸込温度平均
・吸込湿度平均

〈点数〉
[本体および拡張アダプター]

・4点(レベル/パルス)
[PLC:拡張入出力装置]
・128点 (レベル/パルス)^※9

〈設定内容〉

空調機モード

・運転/停止
・リモコン操作禁止
・設定温度シフト
・運転モードシフト^※10
・室外ユニット
能力制御^{※3※4※10}
・室外ユニット
運転音低減制御^{※3※4※10}
・電力量信号入力
・緊急停止(一括/個別)

低温機器モード

・外部異常
・外部警報
・緊急停止(個別)

■クーリングシステム

ポンプダウン停止

■除湿機

・停止

〈点数〉
[本体および拡張アダブター]

・2点 (有電圧/ 無電圧)
[PLC: 拡張入出力装置]
・128点 (無電圧のみ)

〈出力条件〉

空調機モード

・運転
・サーモオン
・アラーム
・システムアラーム
・冷媒漏えい検知時のアラーム表示
・冷媒漏えい検知時のブザー音発報、外部出力
・冷媒漏えいセンサ交換サイン表示

低温機器モード

・アラーム

※1　グループは、H-LINK内のみで管理可能です。
※2　ブロック・エリアは、H-LINKの制限に関係なく管理可能です。
※3　対応ユニットのみ有効です。
※4　「能力制御」と「運転音低減制御」で設定する値は目標設定値であり、電力量や運転音低減値を指定値に制限することを保証するものではありません。
※5　対応室内ユニットおよびリモコンが接続されている場合のみ有効です。
※6　室内ユニット停止中は表示しません。
※7　リモコンの設定内容により表示できない場合があります。
※8　レベル信号とパルス信号の混在設定はできません。
※9　24V DCが必要です。
※10 レベル信号のみ対応可能です。
※11 休日設定をした日は、スケジュール機能が動作しません。
※12 遠隔地からは、この機能は使用できません。
※13 室内ユニットごとに運転／停止の設定は可能ですが、実際の動作は当該室内ユニットを含むリモコングループごとになります。アラームコードなどの監視機能や機能選択については、ユニットごとに設定可能です。
※14 エコノフレッシュのGP○○K型以降のみ対応。
※15 設定数は通常期の曜日別のみです。

*: 機能名の文字色はクーリングシステム用を青、除湿機用を緑にしています。
*: 詳細は弊社営業窓口までお問い合わせください。
