全熱交換器（てんうめ型、てんかせ型）をモデルチェンジ。集中コントローラー「セントラルステーション適温適所ＥＸ」からも24時間換気設定が可能になりました。
製品概要
建物内を空調するにあたっては、常にある一定の割合で新鮮な外気を取り入れる必要があります。全熱交換器は、室内温湿度の変化を抑制しながら室内空気と外気を入れ替えるため、室内の空調負荷を軽減することができます。また、人の呼吸で発生するCO2や、建材などから発生する汚染物質、各種匂い、たばこの煙などを室外に排出することで、快適な室内環境を実現する換気機器です。
■シリーズ構成
| 風量（m3/h） | 150 | 250 | 350 | 500 | 650 | 800 | 1000 | 1500 | 2000 | |
|---|---|---|---|---|---|---|---|---|---|---|
|

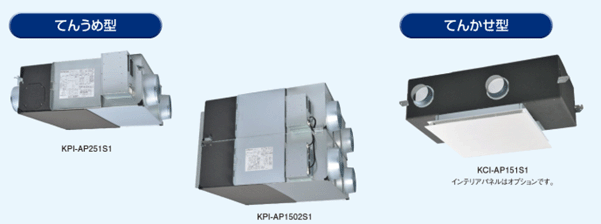

全熱交換器 |
てんうめ型 |
○ |
○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
|
てんかせ型 |
○ | ○ | ○ | ○ | ー | ー | ー | ー | ー | |
■主なオプション
全熱交換器アダプター（別売）
- *
- 本体とは別置タイプです。
- ●
- 集中コントローラーから空調機と全熱交換器を個別に制御するときや、24時間換気設定などを集中コントローラーから制御する際に必要になります。
- ●
- 全熱交換器アダプター１台で最大15台の全熱交換器が接続可能です。
（集中コントローラーと接続しない場合は、全熱交換器アダプターは不要です。）
全熱交換器アダプター（別売）
- ●
- 外気・室内・給気(計算値)温度を表示可能。
- ●
- 週間スケジュールタイマー搭載。
- ●
- 24時間換気対応。
- ●
- 自動換気切替機能付。普通換気と全熱交換気を自動切換えすることが可能です。また、リモコンに換気モードの状態表示が可能です。
主な製品特長
２４時間換気設定
改正建築基準法で義務付けされている、24時間換気設定が可能になりました。（集中コントローラー「適温適所ＥＸ」からも設定可能。）深夜の時間帯などの人が少ない時間帯に風量を抑えた微風運転を行ないます。

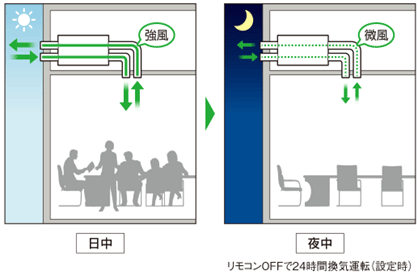

●24時間換気設定による運転イメージ例
集中コントローラーから管理できる
集中コントローラー「適温適所ＥＸ」から全熱交換器の運転を個別に管理することが可能になりました。適温適所ＥＸからは、24時間換気の設定も可能です。適温適所ＥＸを含む全ての集中コントローラーでは、一括で運転をON/OFFしたり、グループごとに運転をON/OFFすることができます。※1
- ※1 適温適所EXを使用する場合は、空調機と全熱交換器のグループを分けてください。

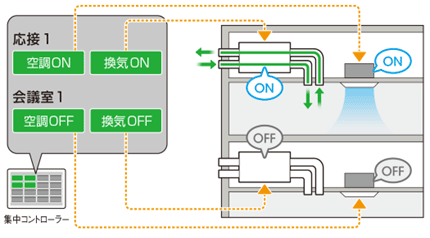

●集中コントローラーからON/OFFしたときの各機器の運転ON/OFFイメージ例
ナイトパージ機能
ナイトパージ設定が可能になりました。ナイトパージとは、夏季のように室内外で温度差がある場合に、室内にこもった熱気を夜中に自動排気しておくことで、翌朝の冷房負荷を低減できる機能です。

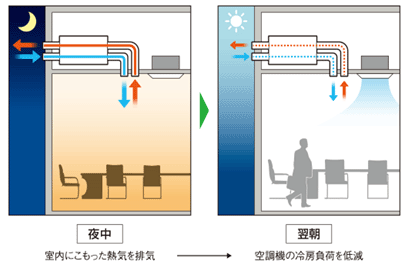

●ナイトパージ機能による運転イメージ例
CO2センサーの対応
室内に別設置したCO2センサー（市販品）と全熱交換器を連動させることで、室内のCO2濃度を検知してCO2濃度に応じて風量を自動制御することが可能です。CO2センサーの目標CO2濃度を1,000ppm以下にすることで、建築物衛生法にも対応します。
- （注）集中コントローラーから制御する場合には、弊社営業窓口までお問い合せください。

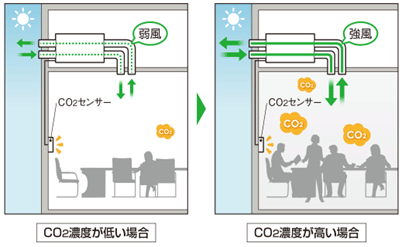

●CO2濃度に応じて風量調整を行うイメージ例
その他の製品特長
高機能
- ●
- 普通換気自動切替機能※1
- ●
- マルチ換気モード
- ●
- 運転開始時急速換気設定
- ●
- 寒冷地運転対応
- ●
- 予冷・予熱（遅延運転）
- ●
- 霧侵入防止
- ●
- 高性能フィルター組込み（別売）
- ●
- ロングライフフィルター（標準搭載）
- ●
- 週間スケジュール設定可能
- ※1 集中コントローラーから制御可能なのは「セントラルステーション適温適所ＥＸ」のみです。
施工性
- ●
- 天地逆取付可能（てんうめ型）
- ●
- 室外ダクト取付方向変更可能（てんうめ型）
メンテナンス性
- ●
- 点検スペース1カ所
関連資料
デジタルカタログ
画像をクリックするとデジタルカタログが開きます。
| カタログ名 | カタログ番号 | カタログ発行日 | デジタルカタログページ |
|---|---|---|---|
| パッケージエアコン ビル用 |
HR-533Q | 2024年4月版 | 291ページ |
