Hitachi

日立グローバルライフソリューションズ

インバータースクロール圧縮機搭載の
ブライン仕様チラーユニット(氷蓄熱用・低温用)
[ブライン出口温度範囲 : -15~5℃]

●省エネ性の向上。

●完全停止のリスク低減が可能。

●さまざまな現地システムに対応可能なモジュール制御機能を標準装備。

●タッチパネルで簡単設定・簡単点検。

●標準設置タイプの他に2種類の設置タイプの選択可能(特注対応)。

空冷ヒートポンプ式/空冷式冷専 [氷蓄熱用・低温用・モジュールタイプ]

■ラインアップ表

設置タイプ 型名(冷却能力 kW)*1
850型(54) 1180型(75) 1500(98)
空冷ヒートポンプ式
氷蓄熱用
標準設置タイプ
リニューアル設置タイプ
横連続設置タイプ*2
空冷式冷専
低温用
標準設置タイプ
リニューアル設置タイプ
横連続設置タイプ*2
*
◎:標準  □受注対応
*1
標準仕様表に記載の冷却能力です。
*2
2022年3月発売終了予定。

■コントローラー・リモコン適応表

○:使用可能  -:使用不可

コントローラー リモコン
CSC-A8GT CSC-A8GT1 CSC-A1S CSC-5S CSC-A8MC RSW-AH3 RSW-A
*3 *4*6 *5 - *6 - -
*3
「CSC-A8MC」と併用しない場合、「0型」をご使用ください。
*4
「CSC-A8MC」と併用する場合、「1型」をご使用ください。
*5
2019年8月下旬生産分から使用可能となりました。
*6
2021年12月生産分から対応ソフトを標準装備予定です。それまでの間、本体ご注文時にCSC-A8MC対応仕様とご指定ください。

年間消費電力量削減

インバータースクロール圧縮機の搭載と冷凍サイクル・ブライン冷却器の改良により、高い部分負荷特性を実現し、年間消費電力量を大幅に削減しました。

■年間消費電力量削減のリニューアル例(低温用)

50Hz地区 60Hz地区

(40馬力相当機2台を850型3台に入替想定)

ケース1

(40馬力相当機2台を1180型2台に入替想定)

ケース2

(50馬力相当機2台を1500型2台に入替想定)

ケース3

<試算条件>

運転月: 冷房:1~12月
運転時間: 8~19時
運転日数: 240日/年
地域: 東京
基準負荷

ケース1 48.9kW×2
ケース2 48.9kW×2
ケース3 62.7kW×2(入替前製品の冷却能力×0.8 一定)

ブライン出口温度: -5℃で使用の場合

(40馬力相当機2台を850型3台に入替想定)

ケース1

(40馬力相当機2台を1180型2台に入替想定)

ケース2

(50馬力相当機2台を1500型2台に入替想定)

ケース3

<試算条件>

運転月: 冷房:1~12月
運転時間: 8~19時
運転日数: 240日/年
地域: 大阪
基準負荷

ケース1 56.9kW×2
ケース2 56.9kW×2
ケース3 72.9kW×2(入替前製品の冷却能力×0.8 一定)

ブライン出口温度: -5℃で使用の場合

■運転サイクル数切替制御の採用による優れた部分負荷効率を実現

1モジュールを独立した4冷凍サイクルで構成。負荷減少時には冷凍サイクル効率が低下する前に運転サイクル数を減少させ、効率の高い周波数範囲を使って運転することで部分負荷特性に優れた運転を実現します。

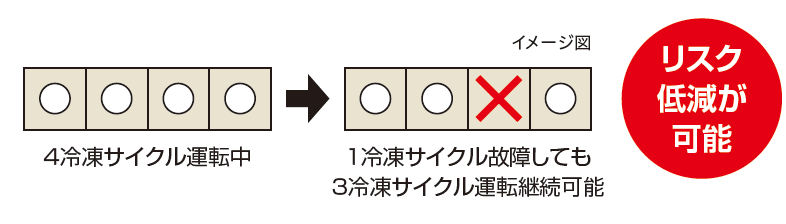

完全停止のリスク低減が可能

1モジュールを独立した4冷凍サイクルで構成。万が一、1冷凍サイクルが故障した場合でも、その他の正常な冷凍サイクルでは運転を継続。完全停止するリスクを低減できます。

*
全サイクルに共通する警報の場合は、4サイクル共停止します。

リスク低減が可能

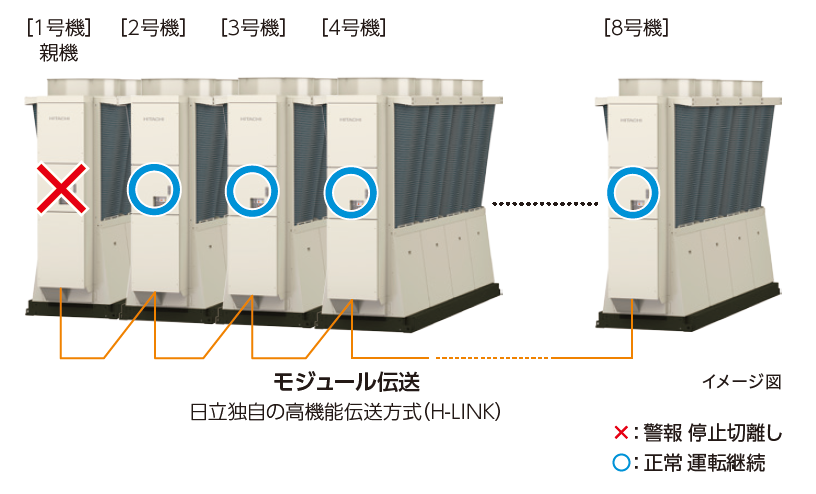

さまざまな現地システムに対応可能なモジュール制御機能を標準装備

1グループ最大8モジュールまでモジュール制御が可能

モジュール制御機能を標準装備することで、複数台のモジュールを制御する台数制御専用コントローラーの接続は不要です(遠隔からの運転指令の入力は必要)。親機本体コントローラーから最大8モジュールまで1グループとして制御することができます。負荷変動に応じて台数制御を行う運転のほかに、台数制御を行わず常時全台数を運転するなどの運転方法の選択が可能です。

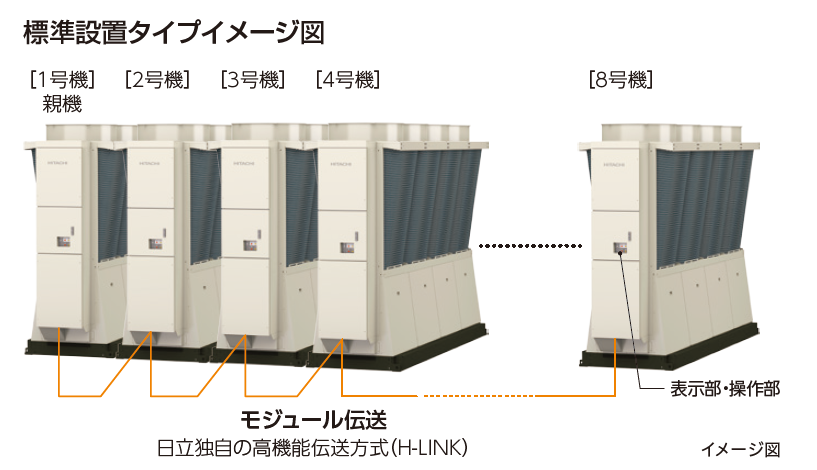

標準設置タイプイメージ

■モジュール化により高圧ガス関係の法的手続きを簡略化

チラーユニット単体での法定冷凍トンが20トン未満のため、連結台数 にかかわらず高圧ガス製造届出は不要です。

メンテナンスを考慮した連続設置

■無理のない姿勢で楽々メンテナンス

リスク低減が可能

大型熱源機器は納入後のメンテナンスが不可欠です

作業スペースを考慮した設置間隔なので、立ったまま歩いて奥まで入っていけます。
手の届く位置に冷凍サイクル部品があり、製品内部に侵入する必要がありません。
作業時に頭上に邪魔が無いので、作業姿勢に無理なく、作業ができます。送風機のメンテナンスにも支障がありません。
各モジュールに液晶タッチパネルが装備されているので、運転状態の確認が容易です。

タッチパネルで簡単設定・簡単点検

■液晶タッチパネルで視認性・操作性向上

表示・操作部にカラー液晶タッチパネルを採用し、視認性・操作性が高く表示画面を見やすく分かりやすいデザインとしました。

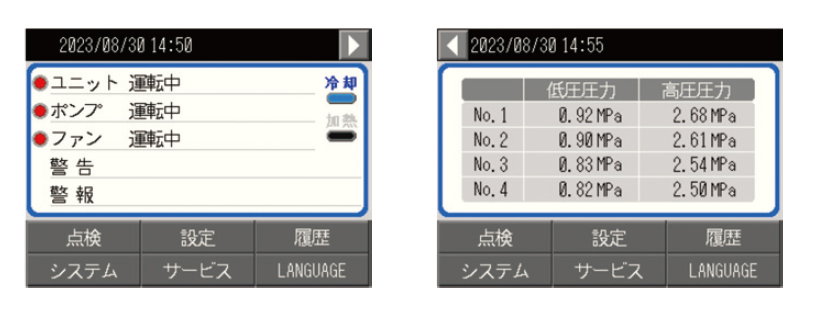

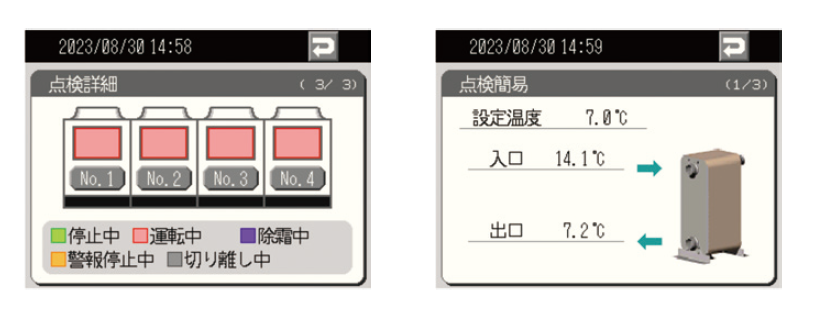

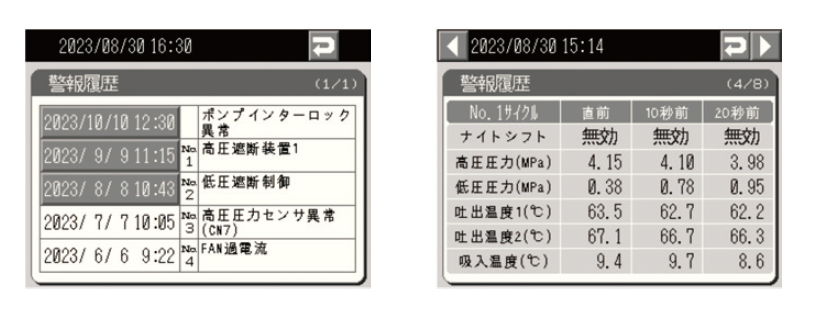

■状態表示画面

ユニット状態・ポンプ状態・ファン状態を一目で確認できます。警報・警告の内容もこの画面で確認可能です。

状態表示画面

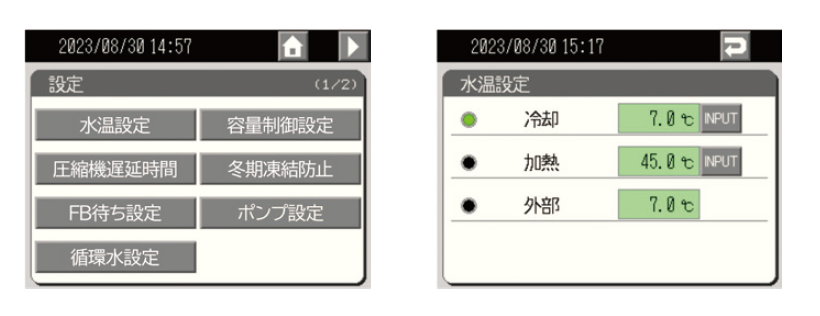

■設定画面(水温設定など)

各種設定はタッチパネルから簡単に操作できます。水温設定は0.1℃単位で設定できます*1

設定画面(水温設定など)

*1
グループコントローラー(CSC-A8GT)を接続した場合は0.5℃単位になります。

3タイプの製品形状により効率のよいレイアウトが可能

標準設置タイプの他に多様な設置スペースに合わせて2タイプの製品形状(特注対応:リニューアル設置タイプ・横連続設置タイプ)もお選びいただけます。ビルの屋上、工場建屋の周囲、既設機との入れ替えなどで効率のよいレイアウトが可能となります。(モジュール制御機能を使って1グループを構成する際には、標準設置タイプ・リニューアル設置タイプ・横連続設置タイプの混在が可能です。ただし、異なる容量のモジュールを組み合わせることはできません。)

■タイプ別の設置イメージ

標準設置タイプ リニューアル設置タイプ 横連続設置タイプ
ビル屋上などの限られたスペースへの設置

既設機があったスペースなどへの設置

工場建屋などの壁面に沿った場所への設置

軽負荷に追従しながらブライン温度-15℃までの取り出しが可能

冷凍サイクルを小容量化し、運転サイクル数切替制御を採用することで、ブライン温度-15℃(チラー出口温度)までの供給と低ロード運転の両立を実現しました。(容量制御範囲:850型 100~14%、1180型 100~10%、1500型 100~7%)

関連資料

電子カタログ

画像をクリックすると電子カタログが開きます。

カタログ名 カタログ番号 カタログ発行日 電子カタログページ
チラーユニット SR-524R 2021年9月版 131ページ
