空冷ヒートポンプ式チラーユニットの年間暖房対応
●年間を通じて温水取出し（加熱運転）が可能
〈MATRIX Σ R32〉
[ご注意]
- ●
- 外観、製品寸法は標準機と同一です。
- ●
- マトリクスシグマ R410A機は、使用範囲が異なりますのでご注意ください。

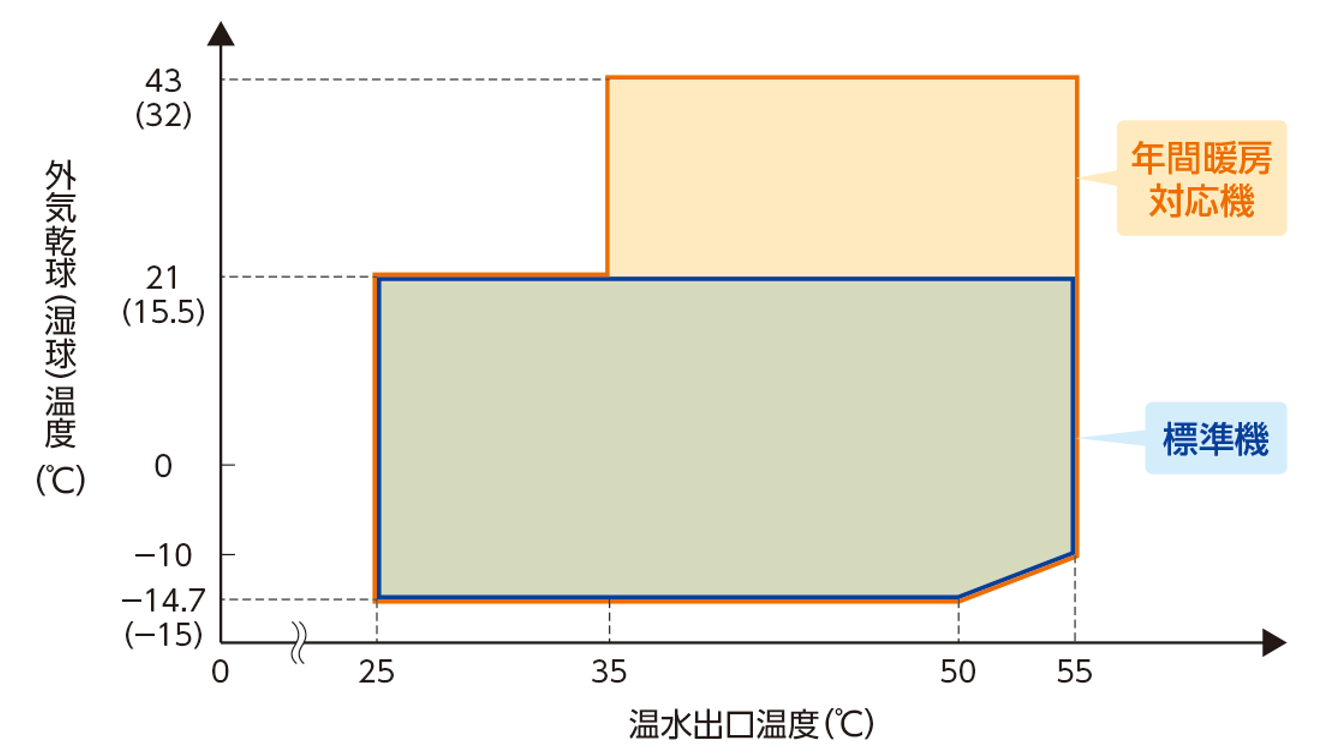

使用範囲
分割搬入対応
●現地の搬入事情にあわせて製品を分割して出荷
〈マトリクス シグマ〈R32〉（ 中容量タイプ、リニューアル設置タイプ）の分割例〉
高さ制限のある場合など現地の搬入・施工条件に合わせて「分割仕様」と「分割形態」の組み合わせで対応いたします。
■分割仕様
| 分割仕様 | 輸送・出荷時の形態 | 現地作業 |
|---|---|---|
| 分割出荷仕様 | 分割状態 | 分割状態からの再組立作業 |
| 現地分割・再組立仕様 | 製品完成状態 | 現地にて、分割形態への分割と再組立作業を実施 |
■分割形態
| 項目＼製品タイプ | 中容量タイプ | リニューアル設置タイプ | |||
|---|---|---|---|---|---|
| 製品外観 （分割前外観） |
 |
 |
|||
| 分割形態 | 3分割＋電気品箱 | 4分割＋電気品箱 | 2分割 | 5分割＋電気品箱 | 8分割＋電気品箱 |
 |
 |
 |
 |
 |
|
| 再組立時の冷媒配管接続方法 | フランジ接続 フレア接続 |
フランジ接続 フレア接続 |
− | フランジ接続 フレア接続 |
フランジ接続 フレア接続 |
| ご注意 | ●分割形態により、基礎ボルトの位置・本数が変更となる形態があります。 ●現地での再組立は、弊社特約店サービスの立ち合いのもとで行います。詳細については別途ご相談ください。 |
水冷ヒートポンプ式スクリューチラーユニット
●熱源水からくみ上げた熱で温水を生成するチラーユニット
〈MATRIX ADVANCE 連続制御タイプ〉
（対応可能機種：1320型、1700型、2000型）
特長
● 冷却／加熱運転の切替えが可能。
● 加熱運転時は凝縮器、冷却運転時は蒸発器の水を利用します。
[ご注意]
- ●
- 冷却運転時の冷水、加熱運転時の温水は、それぞれ配管接続口が異なります。
このため、同一配管系で冷水・温水を切り替えてご使用になる場合には、現地側で水回路を切り替える必要があります。

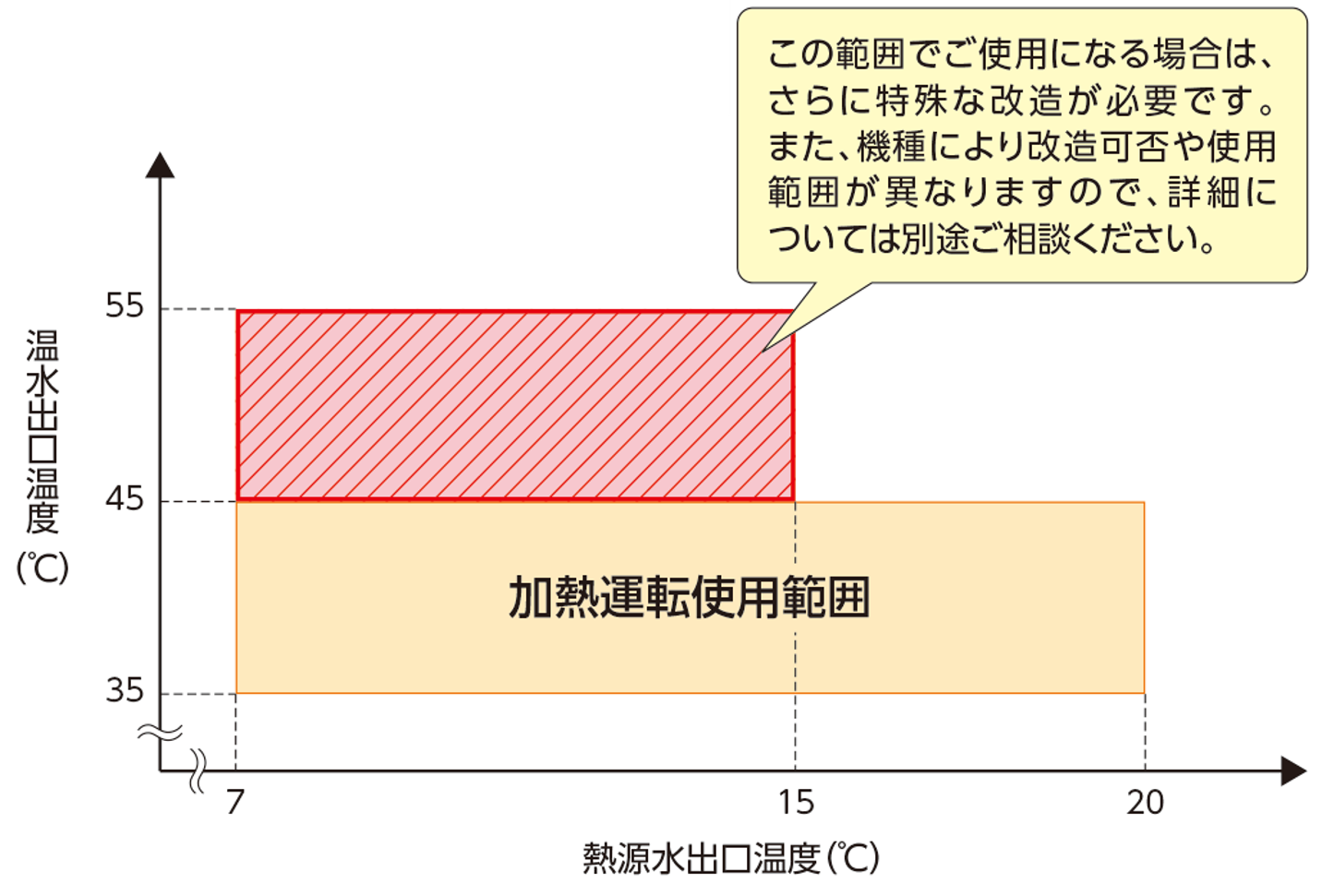

■加熱運転時使用範囲

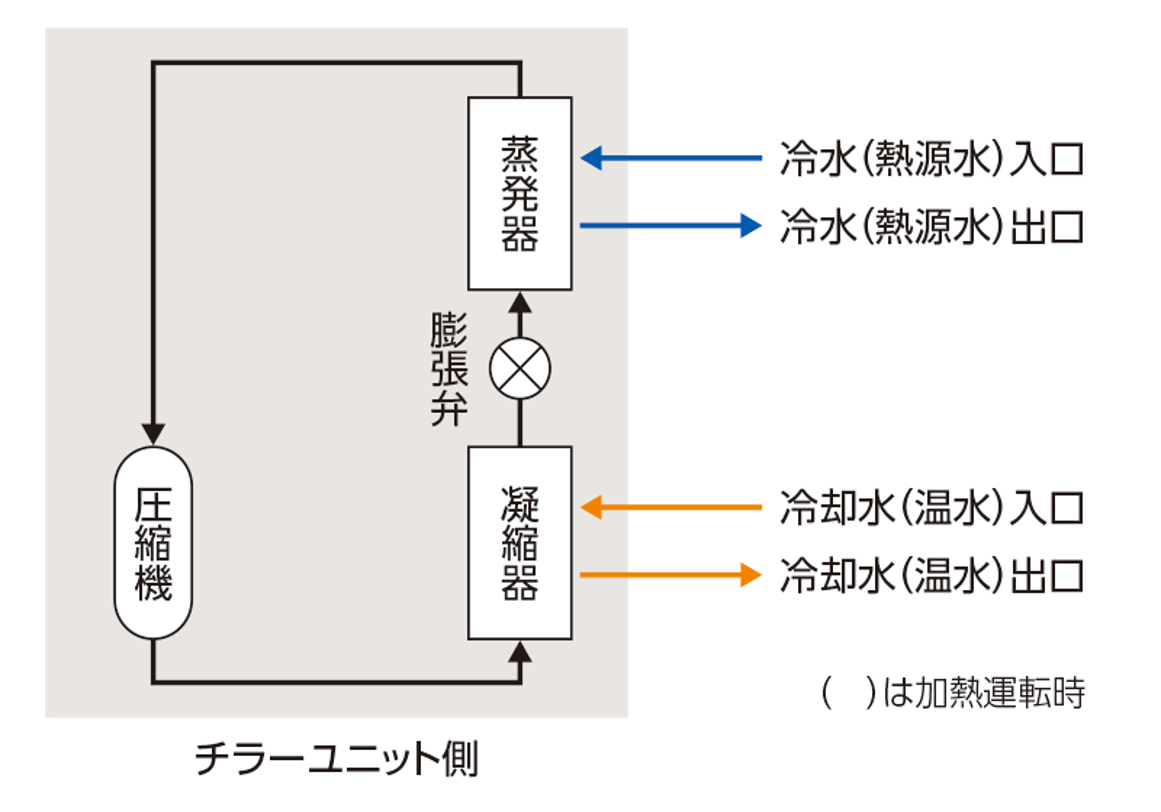

■冷凍サイクル系統図
水冷式冷専スクリューチラーユニットの屋外設置仕様
●屋内設置タイプの水冷式チラーユニットを屋外に設置することが可能

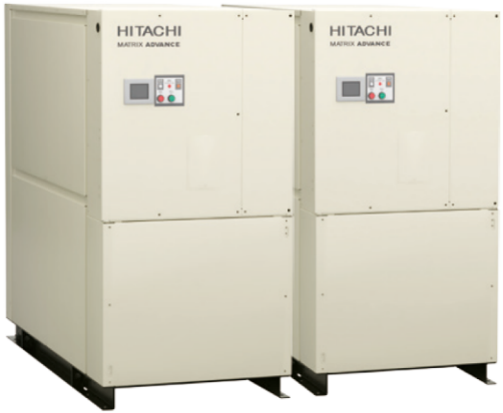

〈MATRIX ADVANCE〉
特長

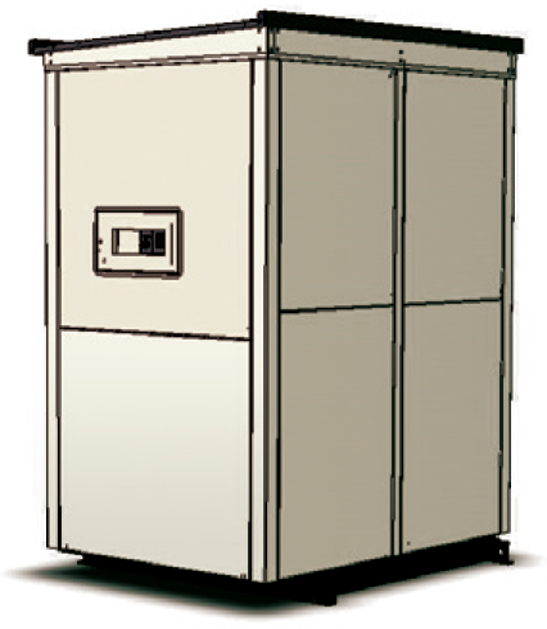

● チラーユニットを屋外用カバー内に収納。
● 冬期凍結防止用ポンプ自動運転機能を装備。
[ご注意]
- ●
- 屋外用カバー分、製品寸法が大きくなります。
- ●
- メンテナンス時にカバーの着脱を必要とするため、屋内設置時のような連続設置はできません。
