インバーター圧縮機搭載により水温精度を向上。
低負荷運転時の性能向上により、高い省エネ性を実現。
さらに、モジュール制御機能を標準装備。

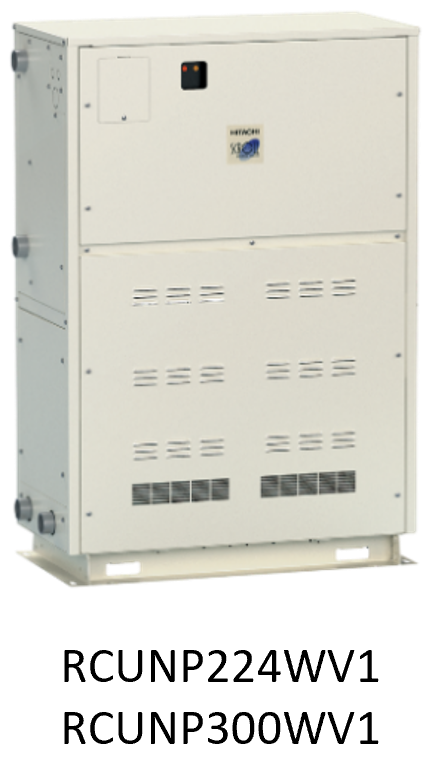

| 90～900型 |
|---|
| RCUNP WV1 |
- *
- 本機は屋内設置タイプです。
■ラインアップ表
| 型名(冷却能力kW)*1 | ||||||
|---|---|---|---|---|---|---|
| 90型（9.0） | 150型（15.0） | 224型（22.4） | 300型（30.0） | 450型（45.0） | 600型（60.0） | |
| 水冷式冷専*2 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
- *1
- 標準仕様表に記載の冷却能力。
- *2
- 水冷式冷専：冷水専用。
■コントローラー・リモコン適応表
○：使用可能 -：使用不可
| コントローラー | リモコン | |||||
|---|---|---|---|---|---|---|
| CSC-A8GT | CSC-A8GT1 | CSC-A1S | CSC-5S | CSC-A8MC | RSW-A | |
| ○ | - | ○ | - | - | ○ | |
製品特長

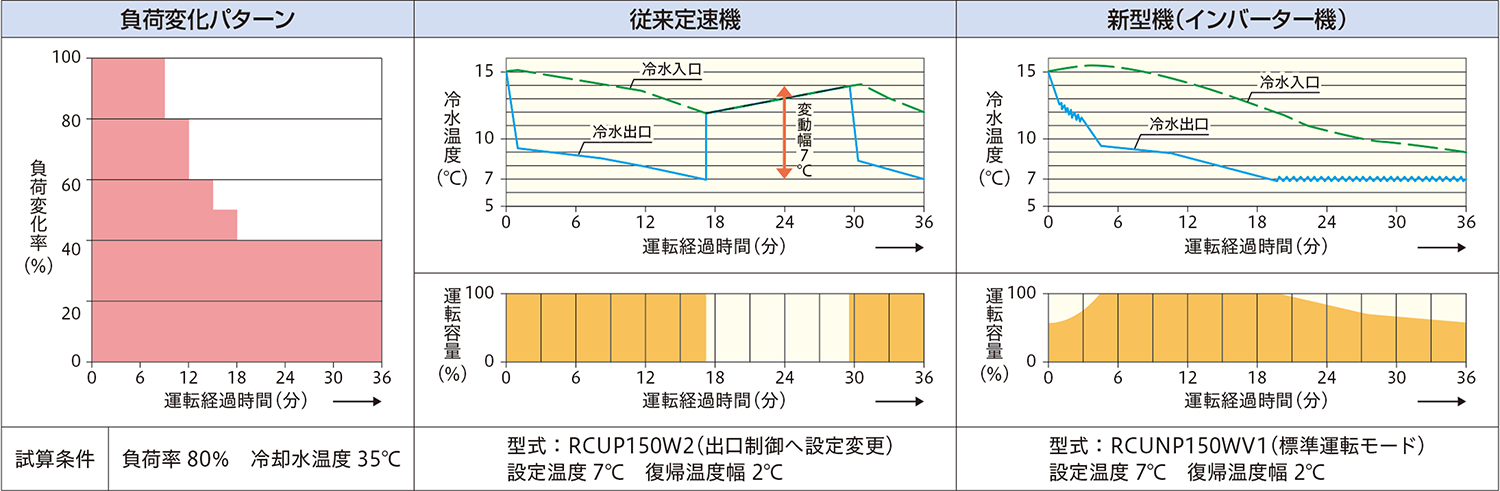

インバーター圧縮機搭載により水温精度を向上
圧縮機の運転容量を負荷に応じてインバーターで制御し、冷水出口水温の水温精度を向上させ負荷に供給します。

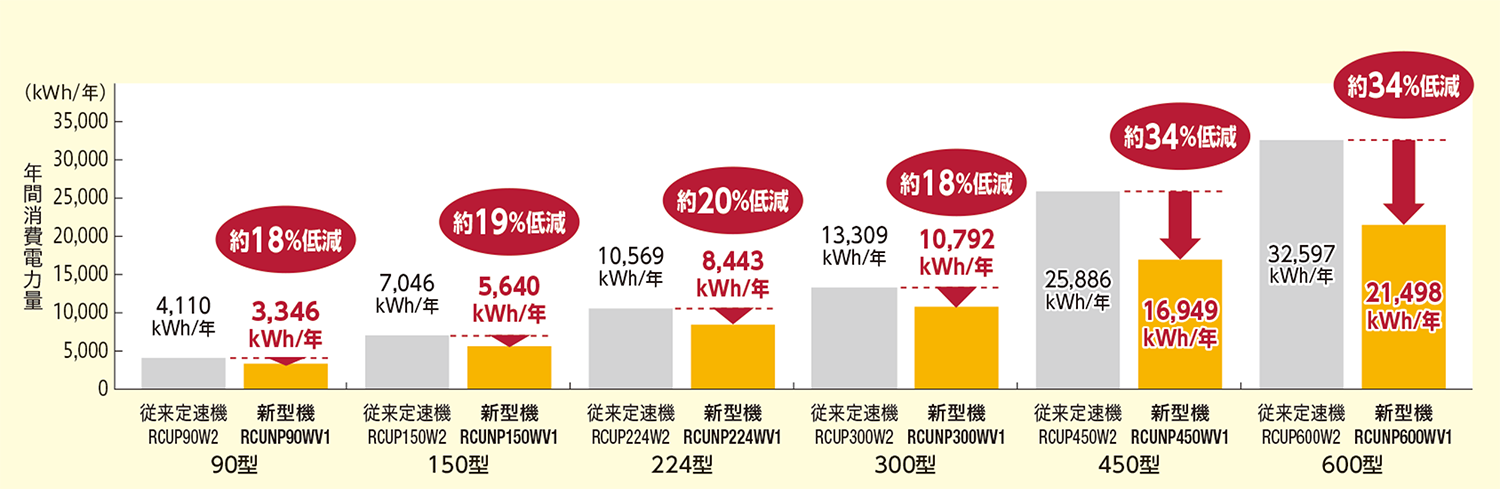

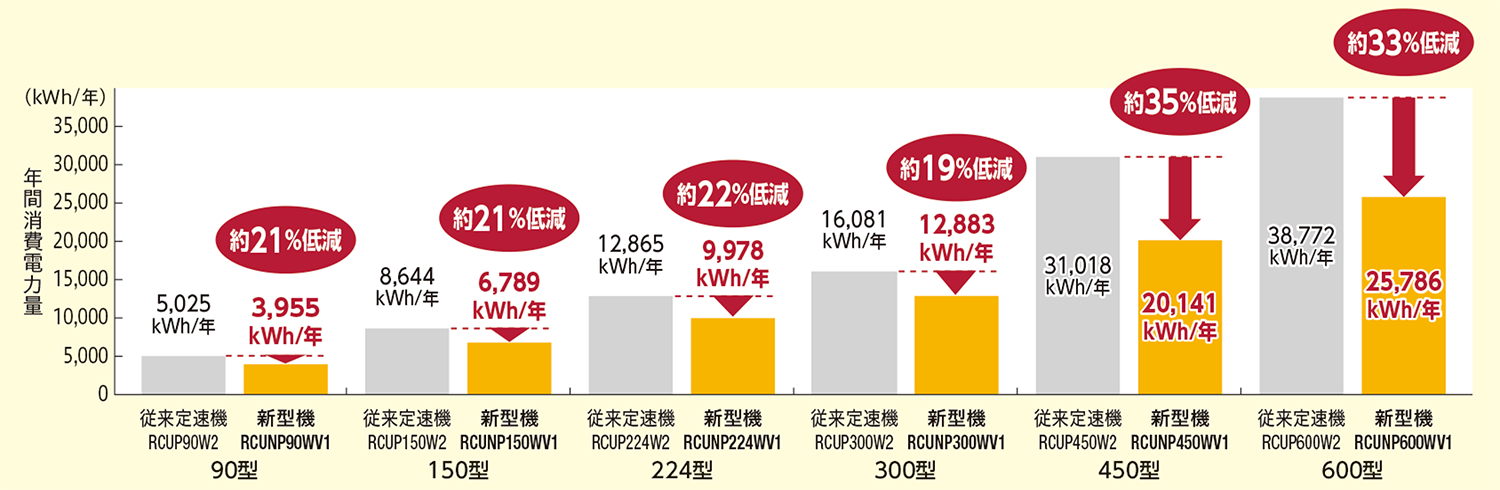

低負荷運転時の性能向上により年間消費電力量※1を大幅に削減
50Ｈz地区／産業冷却の場合
【試算条件】
- ●
- 運転月：1～12月
- ●
- 運転時間：8～19時
- ●
- 運転日数：240日／年
- ●
- 外気：（東京）気象庁データ
- ●
- 基準負荷：
90型 6.4kW（定格能力8.0kW×0.8）
150型 10.56kW（定格能力13.2kW×0.8）
224型 16.0kW（定格能力20.0kW×0.8）
300型 21.2kW（定格能力26.5kW×0.8）
450型 32.0kW（定格能力40.0kW×0.8）
600型 42.4kW（定格能力53.0kW×0.8）
60Ｈz地区／産業冷却の場合
【試算条件】
- ●
- 運転月：1～12月
- ●
- 運転時間：8～19時
- ●
- 運転日数：240日／年
- ●
- 外気：（大阪）気象庁データ
- ●
- 基準負荷：
90型 7.2kW（定格能力9.0kW×0.8）
150型 12kW（定格能力15.0kW×0.8）
224型 17.92kW（定格能力22.4kW×0.8）
300型 24kW（定格能力30.0kW×0.8）
450型 36kW（定格能力45.0kW×0.8）
600型 48kW（定格能力60.0kW×0.8）
- *
- 従来定速機：2018年3月まで発売の製品。
さまざまな現地システムに対応可能なモジュール制御機能を標準装備

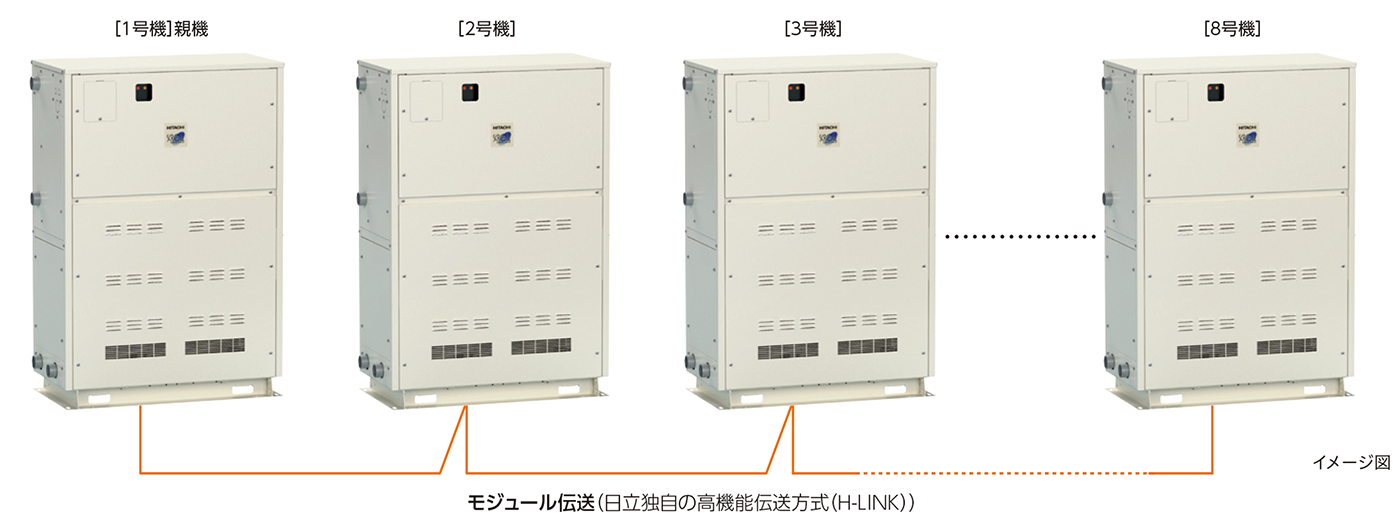

■１グループ最大８モジュール（冷却能力最大480kW ）まで制御可能
モジュール制御機能を標準装備。台数制御専用コントローラーは不要です。（「手元システム運転キット」オプション部品の「システム運転ボタン」または遠隔からの運転指令の入力は必要です。
- *
- 台数制御は、同一容量の組み合わせでご使用ください。また本機種の出荷時設定では「台数制御キャンセル機能」が「ON」有効になっています。「台数制御」をさせる場合は「台数制御キャンセル機能」を「OFF」無効にしてください。
主なモジュール制御機能
●台数制御機能
負荷に見合った台数で運転します。（台数制御をせずに、全台数を同時にサーモON/OFFさせることも可能です。
●ローテーション機能
各モジュールの運転時間を監視し、運転時間が平準化されるよう、各モジュールの運転ローテーションを実施します。号機ごとに優先順位を付けることも可能です。
●異常停止時の動作
完全停止リスクを回避できます。異常停止したモジュールは台数制御から 切離し、他の正常なモジュールで運転を継続します。１号機（親機）が異常 停止した場合も同様に、１号機自身を切離して運転を継続します。
●起動台数の設定・運転台数の制限
負荷の状態によらず、システム起動時に立ち上げる台数を設定できます。また 運転中の最小・最大台数を制限することもできますので、負荷や電力事情に 合わせた運転方法の選択が可能です。

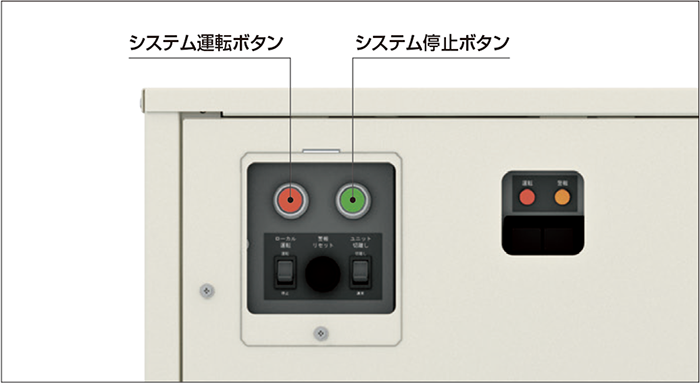

手元システム運転キット（オプション部品）
手元でシステム運転・停止操作ができます。
- ●
- 手元用のシステム運転・停止ボタンと配線のキット。ノックアウト穴を利用して現地にて取り付けてください。
- *
- 扉を開けた状態です。
内蔵型の高調波対策用アクティブフィルター（AF）を準備（改造対応）（90・150型除く）
高調波対応として、チラーユニット内部に取付可能な、内蔵型アクティブフィルター(AF)を準備しました。（本体組込み出荷になります。）

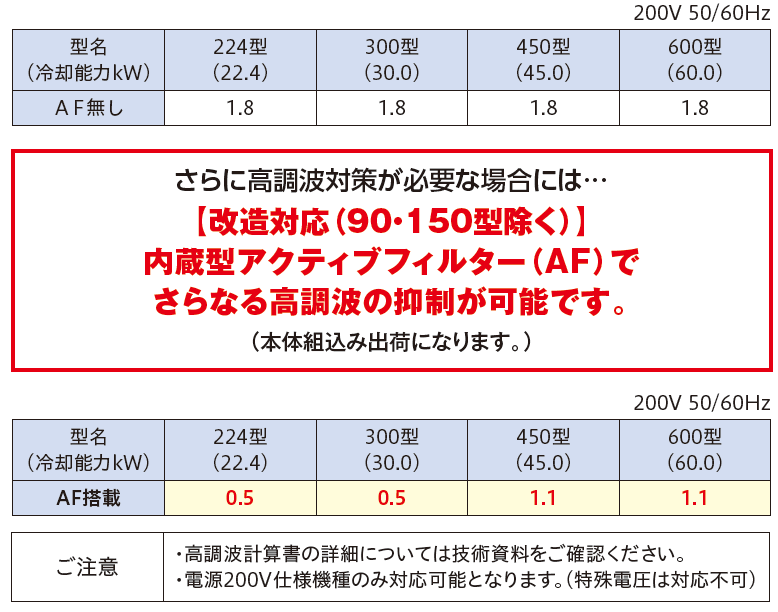

●６パルス換算係数（Ｋｉ値）一覧

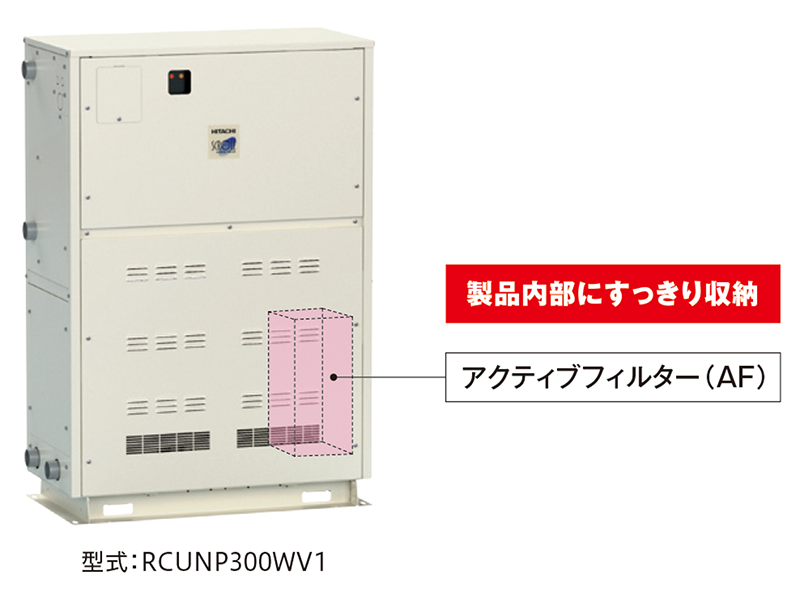

●アクティブフィルター（AF）取付位置
エレベーターによる搬入や据付・設置性に配慮

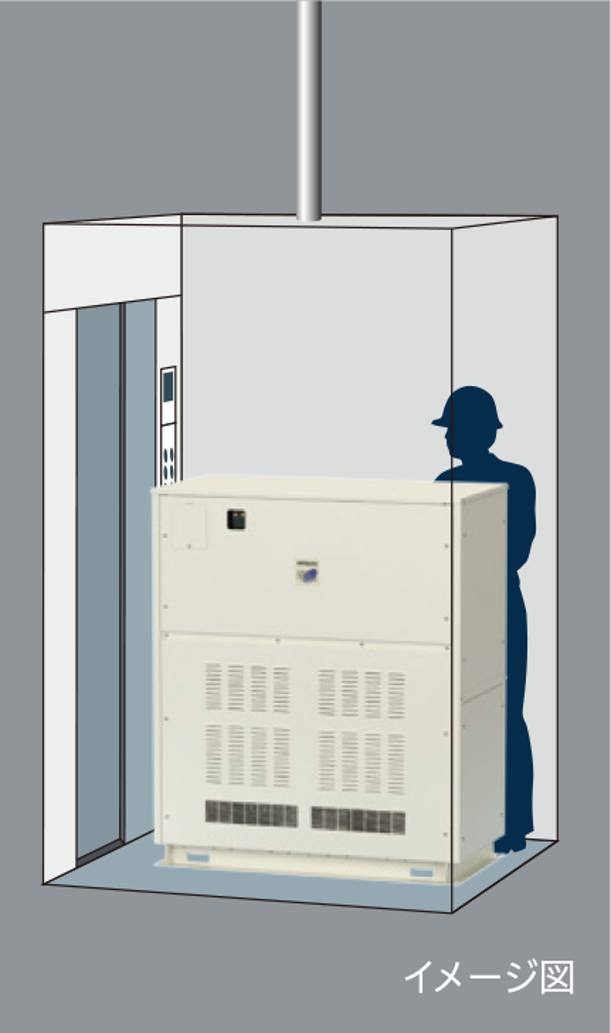

■エレベーター※1による搬入が可能
１１人乗りエレベーターでの搬入が可能です。
●外形寸法
(mm)
| 型名 | 高さ | 幅 | 奥行 |
|---|---|---|---|
| 90型・150型 | 1,380 | 820 | 500 |
| 224型・300型 | 1,380 | 950 | 500 |
| 450型・600型 | 1,380 | 1,210 | 640 |
●エレベーター寸法
(mm)
| 扉開口 高さ |
奥行 | 扉開口 幅 |
|
|---|---|---|---|
| エレベーター (１１人乗り） |
2,100 | 1,350 | 800 |
- ※1 エレベーター(１１人乗り）：JIS A 4301-1983
容量制御範囲を拡大
インバーター圧縮機搭載により、容量制御範囲の下限値を拡大しました。低負荷時にも、より安定した出口水温での冷水供給が可能です。
●標準仕様時の容量制御範囲の下限値
| 型名 (冷却能力kW) |
90型 （9.0） |
150型 （15.0） |
224型 （22.4） |
300型 （30.0） |
450型 （45.0） |
600型 （60.0） |
|---|---|---|---|---|---|---|
| 現行定速機 （RCUP-W2） |
100% | 100% | 100% | 100% | 50% | 50% |
| 新型機 （RCUNP-WV1） |
31% | 21% | 32% | 29% | 15% | 14% |
デマンド機能を標準装備
電流デマンド／強制サーモOFF／最大ロード制限／強制フルロード／２温度切替／外部設定温度／ポンプ強制運転の７機能から最大５機能まで選択可能です。節電対策にご利用できます。
- ※ オプション部品（コネクターキット：CCK-1）が必要です。

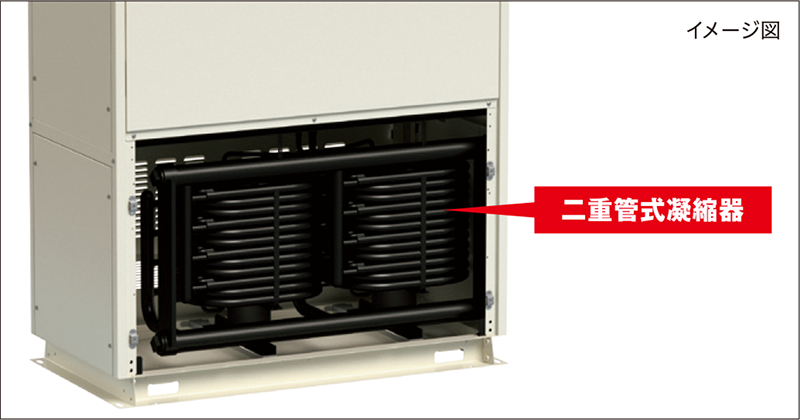

二重管式凝縮器を搭載
凝縮器をプレート式から二重管式に変更。水質に対する冗長性を向上しました。

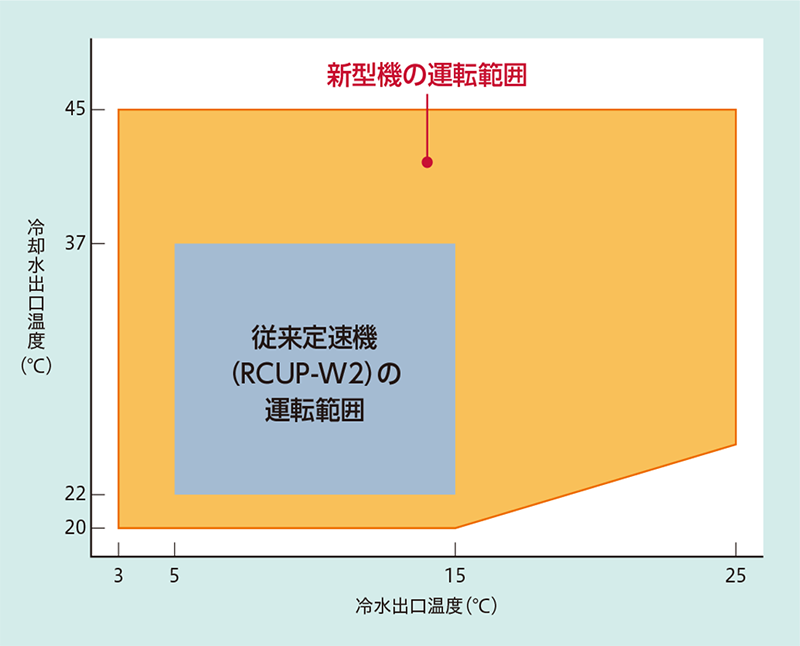

使用温度範囲の拡大
利用環境や冷却水温度に左右されないよう、幅広い温度範囲での使用を可能にしました。
