既設配管が再利用でき施工期間の短縮が図れます。


空冷 インバーター R410A [冷暖兼用/年間冷房] 受注対応

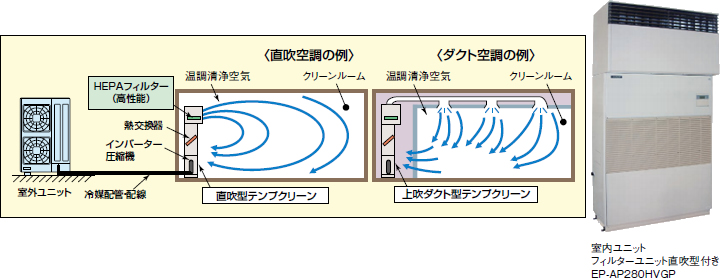

作業スペースの清浄化と快適性を同時に実現するテンプクリーン。
清浄度ISOクラス7・8(旧米国連邦規格クラス10,000・100,000)の基準値を必要とする精密工業、電子工業などのニーズにお応えします。

気密性に配慮

フィルターガイドレールの採用により、HEPAフィルター装着時のパッキンのめくれを防止し、装着性・気密性に配慮しました。
さらに、フィルター押さえ構造の採用により、HEPAフィルター装着部の気密性に配慮しました。

ダクト施工の容易性

ダクト施工が容易となる上吹ダクトを採用しました。従来の前吹ダクトについても受注対応します。

HEPAフィルターの採用

HEPAフィルター(オプション)には、低圧損型高性能HEPAフィルター〔計数法99.97%(0.3μm)〕を標準ラインアップしています。

*
計算上、清浄度は向上しますが、テンプクリーンは乱流方式のため、クリーンルーム内の隅々に堆積したじんあいは除去できませんので、清浄度クラスにご注意ください。
*
部屋の気密度が低い場合には、室内の清浄度が保てない場合があります。

豊富な応用機能

リモコン(オプション)を追加するだけで簡単に遠方操作が可能です。
リモコンサーモ(リモコン内蔵)やリモートセンサー(オプション)による室温制御も可能です。
遠方操作用外部入力信号や、表示用出力信号を標準で端子取り出ししてありますので、現地工事の手間が省けます。

豊富な運転コントロール機能でムダな運転を抑制
(機能選択で設定します)

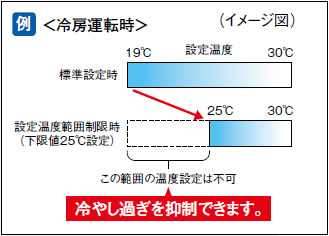

設定温度範囲を制限

操作パネルによる温度設定の上限・下限を設定する機能。操作パネルでの温度設定範囲を制限することで、冷やし過ぎ・暖め過ぎを抑え、省エネ推進をサポートします。

操作ロック機能

操作パネルからの操作を制限。「設定温度」「運転切換」の誤操作による変更を抑制します。

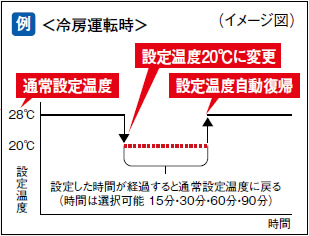

設定温度を自動復帰

設定温度を変更して一時的に冷暖房を強めても、自動復帰時間を設定しておけば、自動的に初期設定温度に戻り、冷やし過ぎ・暖め過ぎを抑制します。

消し忘れ防止タイマー機能

運転開始から一定時間が経過すると自動的に運転を停止する機能。
設定時間は30分~24時間まで設定可能です。

操作パネルの多機能化 (5~10馬力相当のみ)

操作パネルに多機能リモコンを採用。簡単操作でさまざまな節電設定が可能です。効果の「見える化」で、管理のしやすさに配慮しました。

節電ボタン

豊富な節電機能

操作パネルの「節電ボタン」でかしこく節電。従来の節電機能に加え、新たに能力制御・間欠運転制御を追加。使用環境に応じて節電機能を選択できます。

能力制御

2つの節電モード設定が可能に

従来、制御基板で設定していたデマンド機能が、操作パネルから設定できるようになりました。2つのモードから選択でき、使用状況に応じて使い分けられます。

ピークカットモード

*
電力設定値(%表示)は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。最大電力を精度良く管理する必要がある場合には、専用のデマンドコントローラー(市販品)をご使用ください。
*
上記ピークカットモードを設定した場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
*
運転制御状態(保護制御など)によっては一時的に表示値よりも高くなることがあります。
*
本機能は最大電力(30分平均)を抑制する機能です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。遮断器作動・機器故障の原因となりますのでご注意ください。

おさえめモード

*
おさえめモードの設定値は、設定しない状態の能力の100%から40%まで10%刻みで設定可能です。
*
設定値は、あくまでも目安です。実際の使用条件・運転状態により変動することがあります。

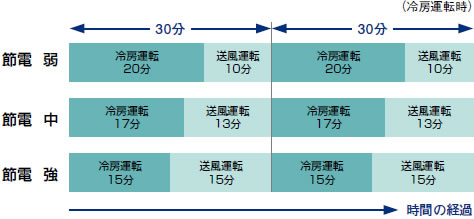

間欠運転制御

冷暖房運転と送風運転(サーモOFF)を一定間隔で繰り返す制御です。

*
暖房運転の場合、送風運転は5分(弱)・10分(中)・15分(強)となります。

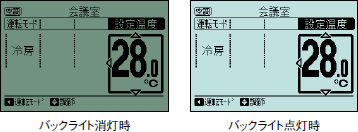

見やすい、大型液晶画面

フルドット液晶の採用により、数 字・文 字・マークが 読み取りやすく、運転・操作状態がひと目でわかります。

操作ボタンを押すとバックライトが点灯。操作時の画面がより見やすくなります。特に、暗い室内での操作に便利です。

運転ボタン全面が緑色に発光するので、運転中か停止中かがひと目でわかります。

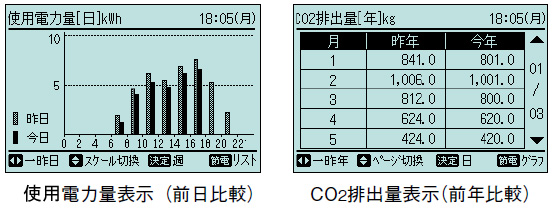

使用電力量・CO2排出量表示

操作パネル画面に空調機の使用電力量・CO2排出量を表示します。表示は1日・1週間・1年単位でグラフ/リストの表示が可能です。

*
圧縮機の使用電力量を表示します。数値は参考値です。

きめ細かな温度設定・英語表示

0.5℃単位の温度設定が可能。きめ細かい温度設定により節電・快適性をサポートします。また、画面表示を英語表示に変更できます(通常画面のみ)。なお、英語表示の場合、設定温度単位を摂氏(℃)から華氏(°F)に切り替えることもできます。

節電ガイダンス

操作パネルの「節電ボタン」を押すと節電設定に関するガイダンスを表示。設定・操作をサポートします。

きめ細かい運転スケジュールの管理に対応

能力制御・間欠運転制御について、曜日ごと最大5パターンの時間帯でスケジュール管理ができます。また、運転音低減制御もスケジュール管理に対応。早朝時間帯・深夜時間帯など、ご希望の時間帯に設定が可能です。

リニューアル対応

再利用できる部分を最大限に活用することにより、設備設計の手間を減らし、工期を短縮。

利便性に配慮

制限事項がありますので、関連資料の「既設の冷媒配管の再利用について」を参照ください。

リニューアル時の注意事項

室内ユニット 140~280型の場合 ●室内ユニットの寸法を確認してください。製品寸法が大きくなります。
450 ・ 560型の場合 ●空気吹出口/吸込口の向き(方向)の変更はできません。
●高低圧の圧力計取付けは特注対応となります。
●標準配管用分岐管は製品付属となりますが、既設配管サイズにより、異径ソケット(現地準備品)が必要となる場合があります。

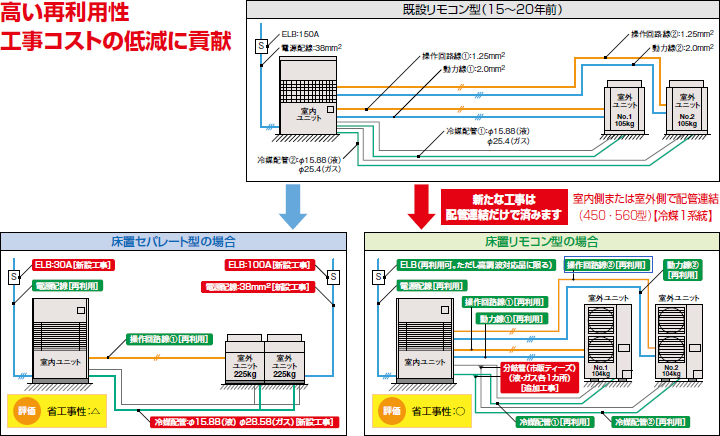

リニューアル時の工事性比較(空冷ヒート20馬力相当の例)

高い再利用性工事コストの低減に貢献

リニューアル比較性
比較項目 床置セパレート型 床置リモコン型
配管 ×(再利用不可) ○(一部の変更で可)
電源 ×(屋外電源を新設) ○(ただし、ELBH高調波対応品)
制御配線 △(再利用の可能性あり) ○(再利用可)
室内基礎 ○(軽量化の方向) ○(既設機との変化小)
室外基礎 ×(重量化の方向) △(既設機との変化小)

床置リモコン型の設置例

メリットマーク(EP用)

関連資料

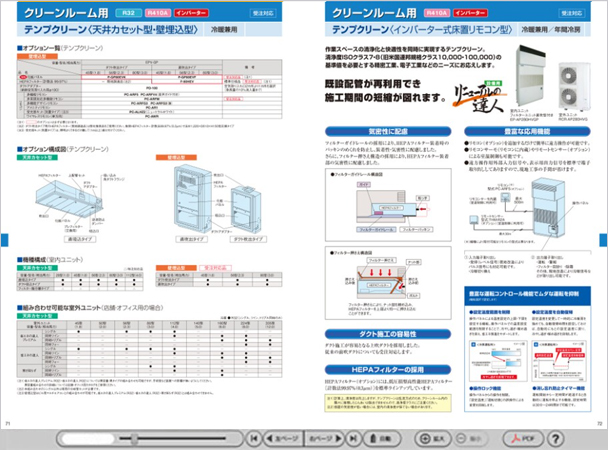

デジタルカタログ
