省エネ性、省工事・省メンテナンス性を実現
インバーター R410A ベルトレス方式 ［冷暖兼用/年間冷房］
- *
- 省エネルギー法2015年度基準値クリア*1
- *
- グリーン購入法2020年度判断基準値クリア*1
- *1
- ダクト接続型8・10馬力相当において(対象製品28kW以下)
省工事・省メンテナンス
ベルトレス方式のメリット
● 省工事
プーリー・ベルト調整が不要
● 省メンテナンス
プーリー・ベルトのメンテナンス
および交換が不要
高い省エネ性
高いAPF2015※1を実現と高COPを実現
DCファンモーターの採用により、高いAPF2015※1と高COPを実現しました。
●各容量のAPF2015※1
●各容量の冷暖平均COP
- ※1. JIS B 8616：2015に基づく通年エネルギー消費効率。数値が大きいほど省エネ性能が高いことを示します。
消費電力量の低減
室内ファンモーターにDCモーターを採用。
圧縮機の低速性能向上や冷凍サイクル制御の適正化により、期間消 費電力量を大幅に低減しました。
●期間消費電力量比較
冷暖兼用（ダクト型）の10馬力相当（50Hz）の場合（東京・事務所の場合）
［試算条件］
■規格： JIS B 8616： 2015
■地区： 東京
■建物用途： 事務所
■使用期間
冷房： 4月19日～11月11日 暖房： 12月3日～3月15日
■使用日数： 週6日
■使用時間： 8：00～20：00
- （注）期間消費電力量はJIS B 8616： 2015に基づいた計算値であり、実際には地域やご使用条件により変わることがあります。
標準モーターで高静圧対応可能
従来機※1では高静圧対応時にモーターアップが必要でしたが、ベルトレス方式では標準搭載のモーターで高静圧対応が可能です※2。
●送風機特性曲線図による比較
- ※1. 設備用セパレート型「RP-AP○○CHVP1」
- ※2. 機外静圧や風量の範囲は機種によって異なります。詳細は送風機特性曲線図をご参照ください。
ファン回転数設定が操作パネルから可能
試運転時や納入後でも現地で機外静圧や風量に合わせて、回転数の変更が可能です。
■ファン回転数変更方法
外部入出力の標準対応範囲を拡大
- ●
- 新たに出力用端子を２つ標準装備(下表の◎から選択可能)。従来までは、現地にて補助リレーなどの準備が必要でしたが、端子取り出しも標準対応し、操作パネルから簡単に出力設定できます。
- ●
- オプションの「外部入出力信号取り出しキット」や「圧縮機容量制御アナログ入力接続キット」にてさらに拡張できます。
外部入出力対応範囲新旧比較表
| 機能 | 接点出力（外部出力） | 接点入力（外部入力） | 圧縮機容量制御 （4-20mA入力） |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 運転停止 | 警報 | 室内ファン運転 | 冷房運転 | 暖房運転 | 圧縮機運転 | フィルターサイン | 除霜 | 発停（レベル信号） | 冷暖切替 | ルームサーモ端子 | |||
| 冷房サーモオン | 暖房サーモオン | ||||||||||||
| 従来機※1 | ● | ● | 特注対応 | ● | ● | 特注対応 | |||||||
| ベルトレス方式 | ● | ● | ◎ | ◎○※2.3 | ◎○※2.3 | ◎○※2.3 | ◎○※2.3 | ○※2.3 | ○※2.3 | ● | ● | ○※2.3 | ○※2.3 |
- ※1：RP-A○○CHVP1／CKVP1
- ※2：従来機通り特注対応（取付済出荷）も可能です。
- ※3：オプションの「外部入出力信号取り出しキット」で全て対応可能です。
- ※4：オプションの「圧縮機容量アナログ制御接続キット」で対応可能です。
- ●
- リモコン（オプション）を追加するだけで簡単に遠方操作が可能です。リモコンサーモ（リモコンに内蔵）やリモートセンサー（オプション）による室温制御も可能です。
- ※5. 配線総延長が30mを超える場合は、ツイストペアケーブル（1P-0.75mm2）をご使用ください。
- ※6. 上表の◎より2つ選択可能です。
豊富なオプション機能
従来※1まで、特注対応にて本体に組込出荷していた各種ヒーターやスプレー式加湿器、背面吸込用高性能フィルターなどをオプションとしてラインアップしました。また、吸い込み角ダクトフランジ（新鮮空気取り入れ口）および外部入出力信号取り出しキットも新たにオプションとしてラインアップしました。
- ※1. 設備用セパレート型「RP-AP○○CSP1」
- （注） 背面吸い込みフィルターボックスを使用する場合には別売の「遮へい板セット」が必要となります。

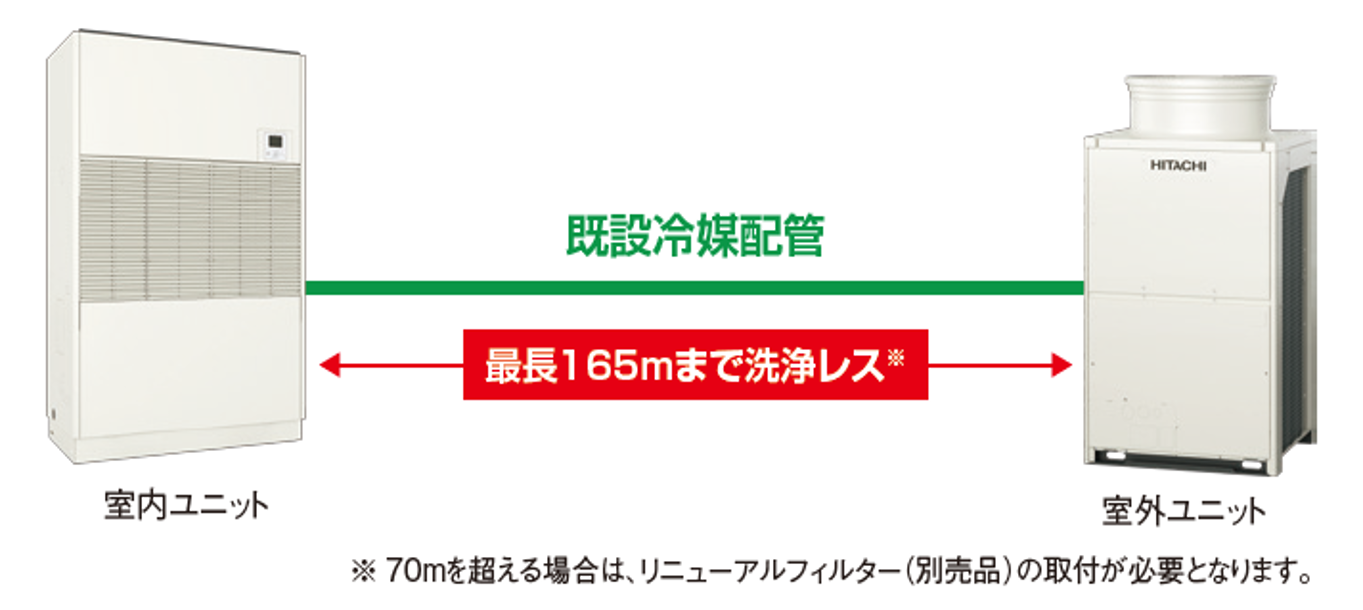

長配管で設計自由度に配慮
冷媒配管実長165m（相当長190m）、高低差50m（室外ユニットが下の場合は40m）までを実現。さらに、室外ユニットが室内ユニットよりも上に設置されている場合には、受注対応※1で最大高低差90mまで可能です。大規模物件でも、より柔軟な設計が可能になりました。
- ※1. 納品までに日数を要しますので納期を弊社営業窓口までお問い合わせください。
- ※2. 室外ユニットが室内ユニットよりも上に設置されている場合のみです。
室外ユニットの各階設置にも対応
80Pa、60Pa、30Paの3段階の高静圧設定（現地設定）により、多種多様な各階設置に対応が可能になりました。
簡易恒温恒湿用にも対応可能
年間冷房型に再熱用加熱器や加湿器を組み合わせれば簡易恒温恒湿用にも対応可能です。また、アナログ入力（4-20mA)による圧縮機容量制御(オプション)も可能です。
- （注1）温湿度の調整は現地システムでの対応となります。
- （注2）運転制御状態（保護制御など）によっては一定の温湿度にならない場合があります。
除湿要求対応可能
室内温度が設定温度に近づき、圧縮機運転周波数が下がり除湿量が低下した場合には、現地改造により接点入力信号を室内制御基板に入れることにより、圧縮機運転周波数を一時的に最大値まで上昇させることが可能です。
高耐食銅合金伝熱管に対応可能
室内熱交換器の伝熱管に、高耐食銅合金伝熱管（受注対応）を採用することにより、オイルミストなどの使用環境によって発生する伝熱管の蟻（あり）の巣状腐食を抑制できます。（対象：8～60馬力相当）
その他の特長
- ●
- 室外ユニット運転音低減機能を搭載
- ●
- 室外ユニットのエレベーターによる搬入が可能
- ●
- 室外ユニットの高調波対応用アクティブフィルターをオプション設定
豊富な省エネ機能
豊富な節電機能
操作パネルの「節電ボタン」でかしこく節電。従来の節電機能に加え、新たに能力制御・間欠運転制御を追加。使用環境に応じて節電機能を選択できます。
能力制御
2つの節電モード設定が可能に
従来、制御基板で設定していたデマンド機能が、操作パネルから 表示は１日・１週間・１年単位でグラフ／リストの表示が可能です。
設定できるようになりました。2つのモードから選択でき、使用 状況に応じて使い分けられます。
ピークカットモード
電力設定値を超える範囲の消費電力をカットし、最大電力量の抑制に貢献します。
●冷房運転時の場合
- （注1）電力設定値（%表示）は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。最大電力を精度良く管理する必要がある場合には、専用のデマンドコントローラー（市販品）をご使用ください。
- （注2）上記ピークカットモードを設定した場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
- （注3）運転制御状態（保護制御など）によっては一時的に表示値よりも高くなることがあります。
- （注4）本機能は最大電力（30分平均）を抑制する機能です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。遮断器作動・機器故障の原因となりますのでご注意ください。

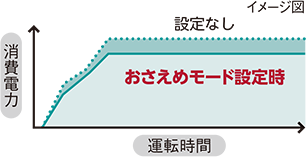

おさえめモード
空調能力を設定値に抑えて運転し、節電に貢献します。
- （注1）おさえめモードの設定値は、設定しない状態の能力の100%から40％まで10%刻みで設定可能です。
- （注2）設定値は、あくまでも目安です。実際の使用条件・運転状態により変動することがあります。
間欠運転制御
冷暖房運転と送風運転（サーモOFF）を一定間隔で繰り返す制御です。
- ※ 暖房運転の場合、送風運転は、（節電）弱設定時 ５分・中設定時１０分・強設定時１５分になります。
使用電力量・CO2排出量表示
操作パネル画面に空調機の使用電力量・CO2排出量を表示します。
表示は１日・１週間・１年単位でグラフ／リストの表示が可能です。
- ※ 圧縮機の使用電力量を表示します。数値は参考値です。
きめ細かい節電・運転音スケジュール管理に対応
能力制御・間欠運転制御などの節電については、曜日ごとに最大５パターンの時間帯でスケジュール管理ができます。また、運転音低減制御もスケジュール管理ができます。早朝時間帯・深夜時間帯など、ご希望の時間帯に設定が可能です。
節電スケジュール設定画面例
きめ細かな温度設定・英語表示
0 . 5 ℃単位の温度設定が可能。きめ細かい温度設定により 節電・快適性をサポートします。また、画面表示を英語表示に 変更できます（通常画面のみ）。なお、英語表示の場合、設定 温度単位を摂氏（℃）から華氏（°Ｆ）に切り替えることもできます。
