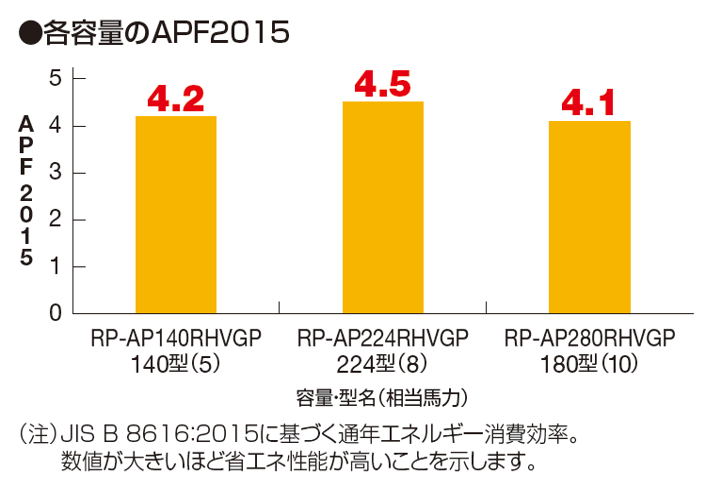

高いAPF2015を実現
既設配管が再利用でき施工期間の短縮が図れます。


インバーター R410A [冷暖兼用/年間冷房]
*
省エネルギー法2015年度基準値クリア*1
*
グリーン購入法2020年度判断基準値クリア*1
*1
ダクト接続型5・8・10馬力相当において(対象製品28kW以下)

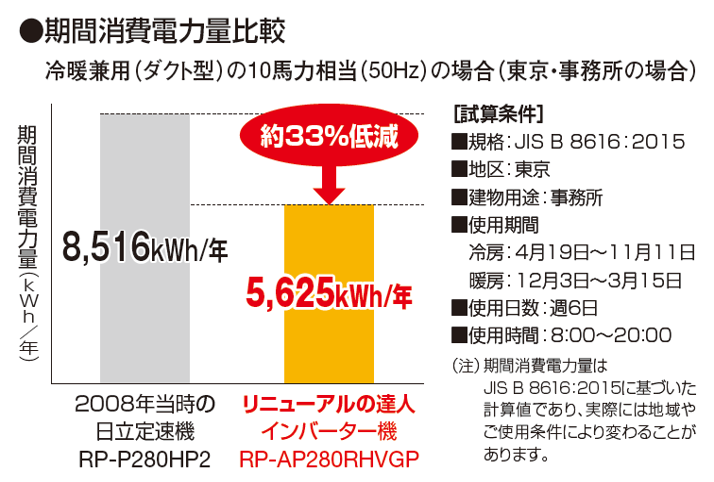

省エネ性の向上

使用温度範囲

年間冷房(外気下限-15℃)とともに室内中温域まで運転可能。

冷房運転 暖房運転
室内吸込空気 外気 室内吸込空気 外気
冷暖兼用 15~23℃WB
(20~32℃DB)
-5~43℃DB 17~25℃DB -15~15℃WB
年間冷房
(中温タイプ)
10~23℃WB
(15~32℃DB)
-15~43℃DB
  • ※室内吸込空気12~32℃DBも対応可能です。

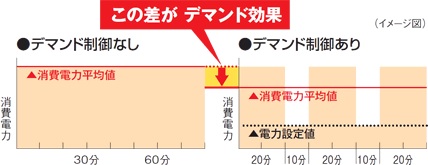

セルフデマンド機能搭載

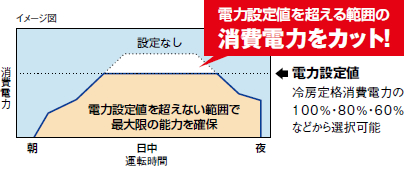

電流を自己検出して自動的にデマンド制御を行います。電力設定値を超える範囲の消費電力をカットし、最大電力の抑制に貢献できます。

■セルフデマンド制御

■ウェーブモード

約20分と10分間隔で、交互にデマンド制御のオンとオフを繰り返すウェーブモードを搭載。電力を確実にセーブしながら、温度変化を最小限に抑えます。

豊富な運転コントロール機能でムダな運転を抑制
(操作パネルの機能選択で設定します)

● 設定温度範囲を制限

操作パネルによる温度設定の上限・下限を設定する機能。操作パネルでの温度設定範囲を制限することで、冷やし過ぎ・暖め過ぎを抑え、省エネ推進をサポートします。

● 操作ロック機能

操作パネルからの操作を制限。「設定温度」「運転切換」の誤操作による変更をを抑制します。

● 設定温度を自動復帰

設定温度を変更して一時的に冷暖房を強めても、自動復帰時間を設定しておけば、自動的に初期設定温度に戻り、冷やし過ぎ・暖め過ぎを抑制します。

● 消し忘れ防止タイマー機能

運転開始から一定時間が経過すると自動的に運転を停止する機能。
設定時間は30分~24時間まで可能です。

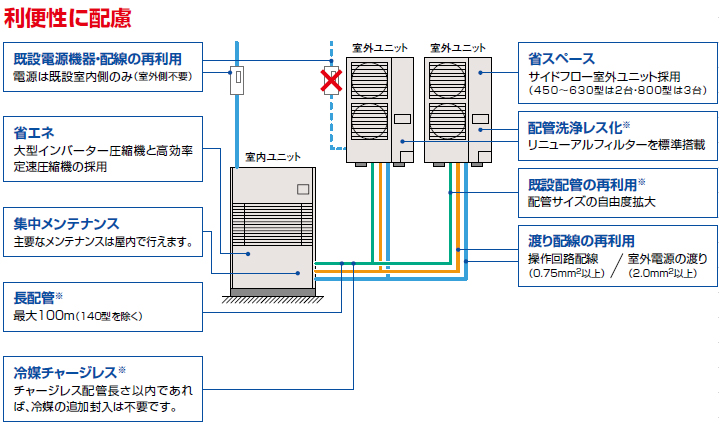

リニューアル対応

再利用できる部分を最大限に活用することにより、設備設計の手間を減らし、工期を短縮。

  • ※制限事項がありますので、関連資料の「既設の冷媒配管の再利用について」を参照ください。
リニューアル時の注意事項
室内ユニット 140~280型の場合
  • ● 室内ユニットの寸法を確認してください。製品寸法が大きくなります。
450~800型の場合
  • ● 分割搬入型への対応はできません。(800型のみ)
  • ● 空気吹出口/吸込口の向き(方向)の変更はできません。
  • ● 高低圧の圧力計取付けは特注対応となります。
  • ● 標準配管用分岐管は製品付属となりますが、既設配管サイズにより、異径ソケット(現地準備品)が必要となる 場合があります。

リニューアル時の工事性比較(空冷ヒート20馬力相当の例)

●リニューアル性比較

比較項目 床置セパレート型(インバーター) 床置リモコン型(インバーター)
配管 × (再利用不可) ○ (一部の変更で可)
電源 × (屋外電源を新設) ○ (ただし、ELBは高調波対応品)
制御配線 △ (再利用の可能性あり) ○ (再利用可)
室内基礎 ○ (軽量化の方向) ○ (既設機との変化小)
室外基礎 × (重量化の方向) △ (既設機との変化小)

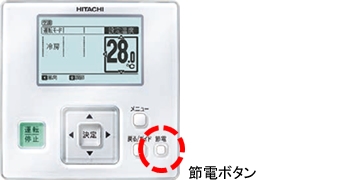

操作パネルの多機能化

操作パネルに多機能リモコンを採用。簡単操作でさまざまな節電設定が可能です。効果の「見える化」で、管理のしやすさに配慮しました。(5~10馬力相当のみ)

豊富な節電機能

操作パネルの「節電ボタン」でかしこく節電。従来の節電機能に加え、新たに能力制御・間欠運転制御を追加。使用環境に応じて節電機能を選択できます。

■ 能力制御

2つの節電モード設定が可能に

従来、制御基板で設定していたデマンド機能が、操作パネルから設定できるようになりました。2つのモードから選択でき、使用状況に応じて使い分けられます。

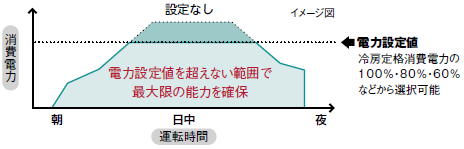

ピークカットモード

電力設定値を超える範囲の消費電力をカットし、最大電力量の抑制に貢献します。

● 冷房運転時の場合

冷房運転時の場合 グラフ

*
電力設定値(%表示)は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。最大電力を精度良く管理する必要がある場合には、専用のデマンドコントローラー(市販品)をご使用ください。
*
上記ピークカットモードを設定した場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
*
運転制御状態(保護制御など)によっては一時的に表示値よりも高くなることががあります。
*
本機能は最大電力(30分平均)を抑制する機能です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。遮断器作動・機器故障の原因となりますのでご注意ください。

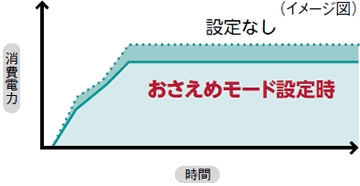

おさえめモード

空調能力を常に設定値に抑えて運転し、節電に貢献します。

おさえめモード設定時 グラフ

*
おさえめモードの設定値は、設定しない状態の能力の100%から40%まで10%刻みで設定可能です。
*
設定値は、あくまでも目安です。実際の使用条件・運転状態により変動することがあります。

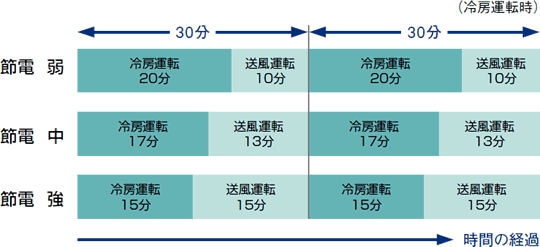

■ 間欠運転制御

冷暖房運転と送風運転(サーモOFF)を一定間隔で繰り返す制御です。

間欠運転制御

*
暖房運転の場合、送風運転は5分(弱)・10分(中)・15分(強)となります。

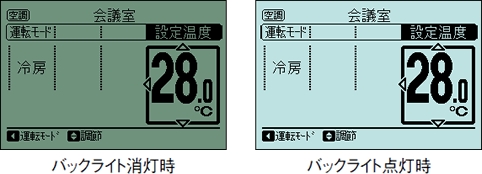

見やすい、大型液晶画面

● フルドット液晶の採用により、数字・文字・マークが読み取りやすく、運転・操作状態がひと目でわかります。

● 操作ボタンを押すとバックライトが点灯。操作時の画面がより見やすくなります。特に、暗い室内での操作に便利です。

● 運転ボタン全面が緑色に発光するので、運転中か停止中かがひと目でわかります。

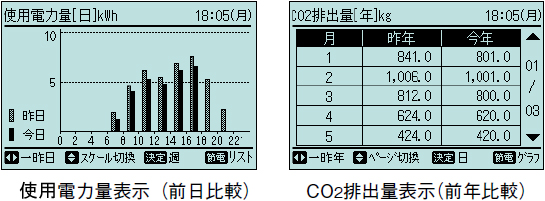

使用電力量・CO2排出量表示

操作パネル画面に空調機の使用電力量・CO2排出量を表示します。
表示は1日・1週間・1年単位でグラフ/リストの表示が可能です。

*
圧縮機の使用電力量を表示します。数値は参考値です。

きめ細かな温度設定・英語表示

0 . 5 ℃単位の温度設定が可能。きめ細かい温度設定により節電・快適性をサポートします。また、画面表示を英語表示に変更できます(通常画面のみ)。なお、英語表示の場合、設定温度単位を摂氏(℃)から華氏(°F)に切り替えることもできます。

節電ガイダンス

操作パネルの「節電ボタン」を押すと節電設定に関するガイダンスを表示。設定・操作をサポートします。

きめ細かい運転スケジュールの管理に対応

能力制御・間欠運転制御について、曜日ごと最大5パターンの時間帯でスケジュール管理ができます。また、運転音低減制御もスケジュール管理に対応。早朝時間帯・深夜時間帯など、ご希望の時間帯に設定が可能です。

関連資料

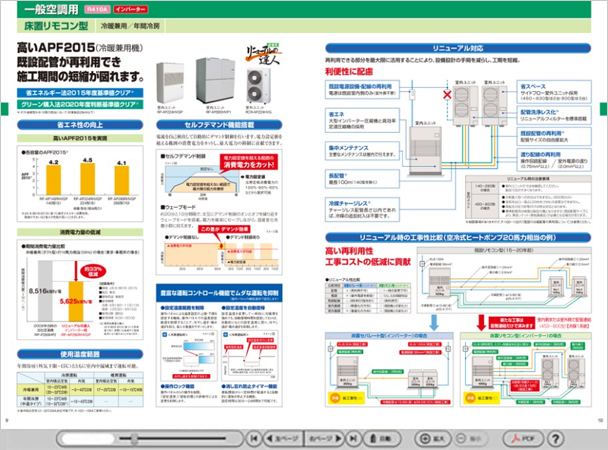

デジタルカタログ
