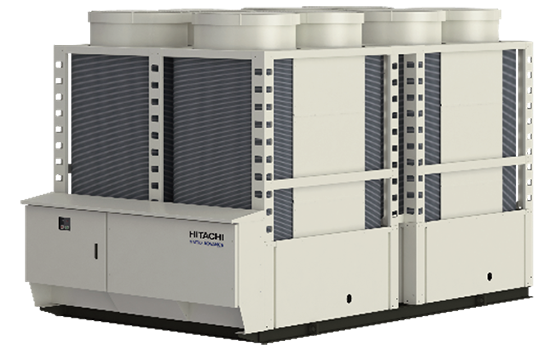

省エネ性*1*2と制御機能を高めた
空冷式冷専スクリューチラーユニット
（大容量タイプ）
- *1
- 全機種で19％以上低減。
年間消費電力量を大幅に低減。
100馬力相当の場合
従来機*2比約19/22％（50／60Hz）低減*2*3
- *2
- 当社15年前製品 連続制御タイプ（RCUP3000AZ4）と新型機連続制御タイプ（RCF3000AZ1）との比較。
- *3
- 産業冷却の場合。
| 2360～3550型 |
|---|
| RCF AZ（P）1 |
- *
- 吸込網取付けは改造対応となります。
- *
- 本機は屋外設置タイプです。
■ラインアップ表
| 容量制御方式 | 製品仕様 | 相当馬力（型名） | |||
|---|---|---|---|---|---|
| 80(2360) | 100(3000) | 120(3550) | |||
| 空冷式冷専 | 連続制御タイプ | 標準仕様 | ◎ | ◎ | ◎ |
| ポンプ搭載仕様 | ◎ | ◎ | ◎ | ||
- *
- 空冷式冷専：冷水専用
- *
- ポンプレス仕様：冷水循環ポンプは現地準備品。ポンプに対してON・OFF信号出力のみ行う。
- *
- ポンプ搭載仕様：冷水循環ポンプおよびポンプ制御用インバーターを製品に搭載（内蔵）。ポンプに対してインバーター制御を行う。
- *
- 変流量システムとしてお使いいただく場合は、オプションの送水温度センサー・還水温度センサーが必要です。
■コントローラー・リモコン適応表
○：使用可能 -：使用不可
| コントローラー | リモコン | ||||
|---|---|---|---|---|---|
| CSC-A8GT | CSC-A8GT1 | CSC-A1S | CSC-5S | CSC-A8MC | RSW-A |
| ○ | - | ○*4 | - | - | ○*5 |
- *4
- 2018年4月生産分から使用可能となりました。
- *5
- モジュール制御機能使用時には使用できません。
製品特長
大容量・モジュールタイプ
■既設の従来型と同様な据付作業性
80・100・120馬力相当の一体型ユニットなので、80・100・120馬力相当の既設従来型(一体型)からのリニューアル時には、水配管接続工事や配線工事が既設機と同様な要領で行えます（水配管接続２サイクル、配線接続１系統）。マトリクスアドバンス40・50・60馬力相当のユニットと比べて現地工事の省作業化が可能です。
モジュール制御機能
■複数台設置時のモジュール制御が可能
台数制御機能を標準装備。台数制御専用コントローラーは不要（遠隔からの運転指令の入力は必要です）です。圧縮機運転容量制御とチラーユニット運転台数制御の併用により、送水温度の安定とポンプ搬送動力を低減（チラーユニットとポンプが1対1の場合）します。

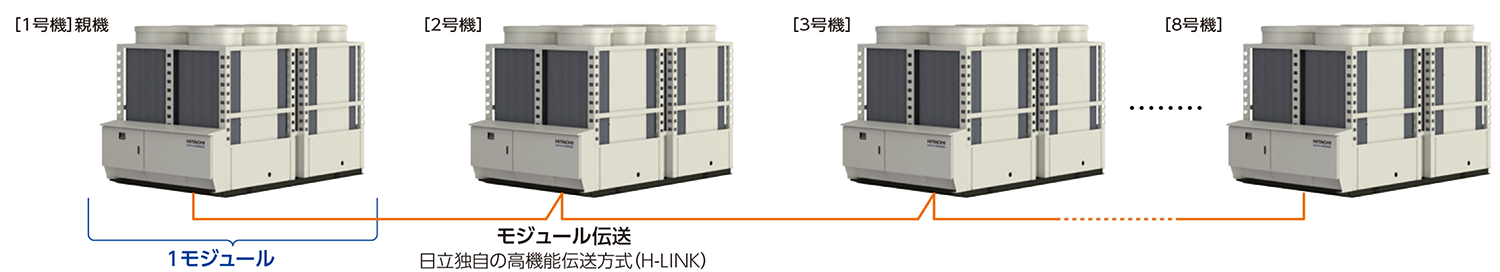

■モジュール伝送により、最大8モジュール（最大960馬力）まで接続可能※1。大規模熱源への導入（入替）も対応可
- ※1 台数制御は、同一容量の組み合わせでご使用ください。 各サイクル間の圧縮機運転容量は同容量になります。
信頼と実績の「連続制御」スクリュー圧縮機
■スクリュー圧縮機の特長
- ●
- 突発的な故障リスクを低減し、設備の安定稼働を確保するためには、定期的なメンテナンスが不可欠です。
スクリュー圧縮機は、オーバーホール（分解整備）ができ、計画的な予防保全が図れます。
- ●
- 圧縮機のオーバーホール（分解整備）周期を従来機（コンパクトタイプ AZ5※1）の24,000時間から40,000時間へ延長。メンテナンスコストも軽減します。
オーバーホール周期：運転時間40,000時間
冷凍機油交換・各種点検周期：2年※2
- ※1 AZ5：2016年3月まで発売の製品
- ※2 冷凍機油交換できない場合は、オーバーホールを5年ごとに計画してください。
- ●
- 「連続制御」仕様は、無段階制御のため、精度の高い出口水温制御が可能です。また、インバーターを使わない「連続制御」は、運転容量を機械的に変化させるので、圧縮機からの高調波の発生がありません。

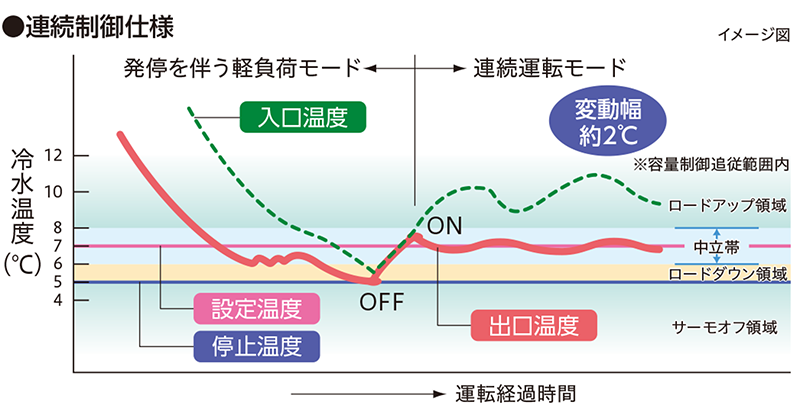

■精度の高い、出口水温制御が可能
圧縮機の運転容量を負荷に応じて無段階で制御し、安定した出口水温を負荷に供給します。所定の温度より低い水温で運転する必要がなく、効率の高い運転ができます。入口水温が短時間に大きく変動する場合は、保有水量を多く確保する必要があります。
省エネ性の向上
部分負荷特性に優れ、年間消費電力量を大幅に低減しました。

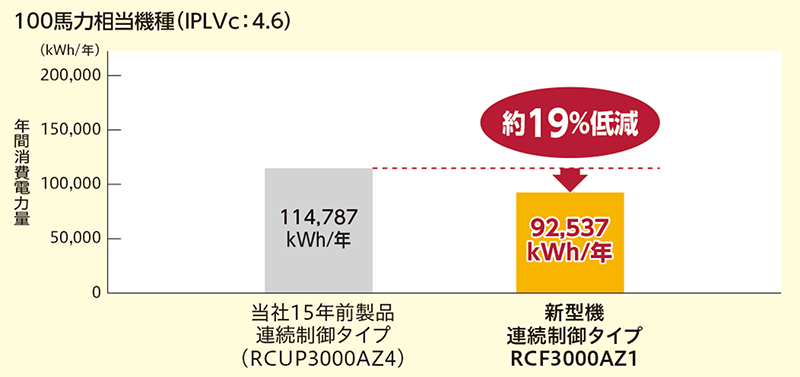

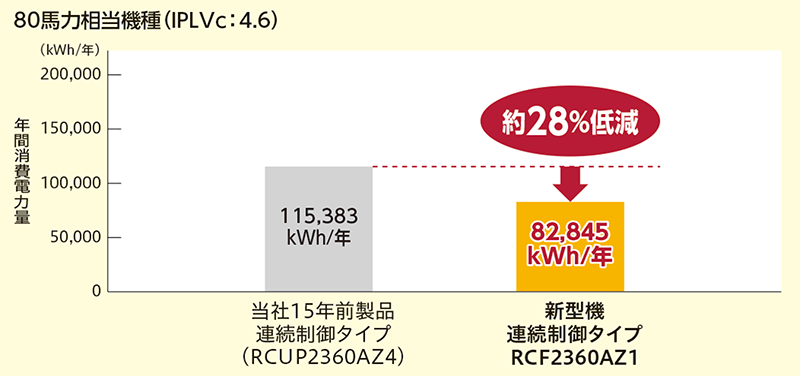

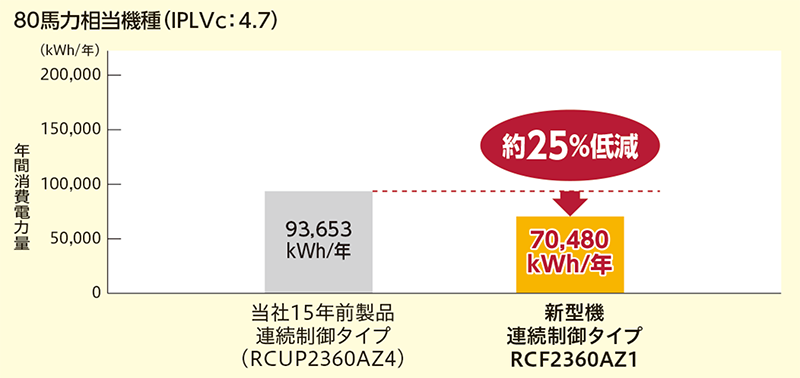

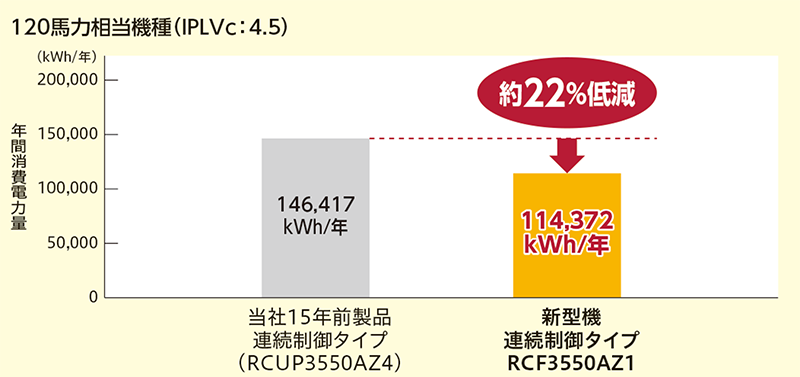

●年間消費電力量低減
50Ｈz地区／産業冷却の場合
【試算条件】
- ●
- 運転月：1～12月
- ●
- 運転時間：8～19時
- ●
- 運転日数：240日／年
- ●
- 外気：（東京）気象庁データ
- ●
- 基準負荷：
80馬力相当機 170kW一定（定格能力 212kW×0.8）
100馬力相当機 212kW一定（定格能力 265kW×0.8）
120馬力相当機 252kW一定（定格能力 315kW×0.8）

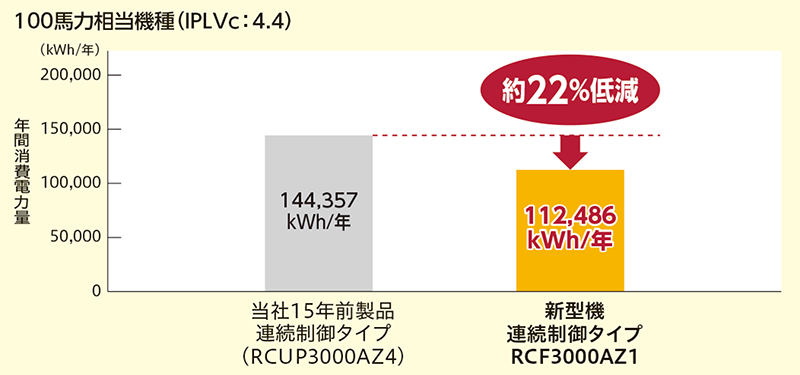

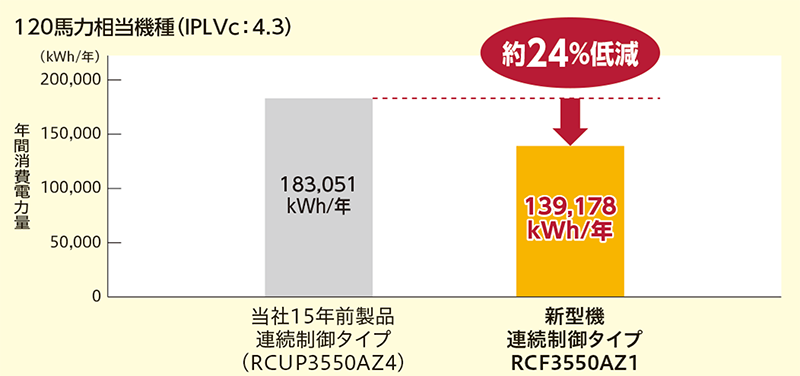

●年間消費電力量低減
60Ｈz地区／産業冷却の場合
【試算条件】
- ●
- 運転月：1～12月
- ●
- 運転時間：8～19時
- ●
- 運転日数：240日／年
- ●
- 外気：（大阪）気象庁データ
- ●
- 基準負荷：
80馬力相当機 189kW一定（定格能力 236kW×0.8）
100馬力相当機 240kW一定（定格能力 300kW×0.8）
120馬力相当機 284kW一定（定格能力 355kW×0.8）
- （注）IPLVc：冷却期間成績係数 IPLVc（Integrated Part Load Value,Cooling)。チラーユニットにおいて、一般空調用の冷却時における部分負荷効率を表す指数。この指数が高いほど運転効率が高いことを示す。
JRA4066:2014「ウォータチリングユニット」に基づく。
冷水循環ポンプ（インバーターポンプ）搭載により現地工事の省作業化
■現地施工を簡略化
- ●
- ポンプを機器本体に搭載することで、現地のポンプ接続工事や配線工事を省略することが可能。
- ●
- 標準ポンプ以外のポンプ容量も対応可能なので現地条件に合わせた選択が可能（改造対応）。
- *
- ご注意：システム構成により送水温度・還水温度センサー（オプション）が必要となります。
◎：標準 ○：改造対応
| 相当馬力 |
ポンプ電動機出力（kW） |
|||
|---|---|---|---|---|
| 1.5 | 2.2 | 3.7 | 5.5 | |
| 80 | ◎ | ○ | ○ | ○ |
| 100 | ◎ | ○ | ○ | ○ |
| 120 | ◎ | ○ | ○ | ○ |
デマンド機能の強化
グループコントローラーCSC-A8GT（詳細はこちら）のスケジュール機能を使えば、グループごとに「電流デマンド」や「最大運転台数」を設定できます。セルフデマンド機能として節電対策にもご活用いただくことが可能です。
製品本体に標準で搭載されている機能
外部信号入力により、圧縮機運転を制限することができます。
①強制サーモOFF
外部信号入力中、圧縮機を強制的に停止させます。
②最大電流制限機能
外部信号入力中、運転電流を電流制限制御設定値以下になるよう運転容量を制限します。
制限値は現地で設定変更可能です。
また、強制容量制御機能として以下の機能が使用できます。
③強制ロードアップ
外部信号入力中、強制的にロードアップ出力を行います。
④容量制御強制ホールド
外部信号入力中、強制的に容量制御を無効とします。
見やすく、分かりやすい液晶タッチパネル
見やすく、操作しやすい。故障時の詳細データ保持によりサービス性向上。

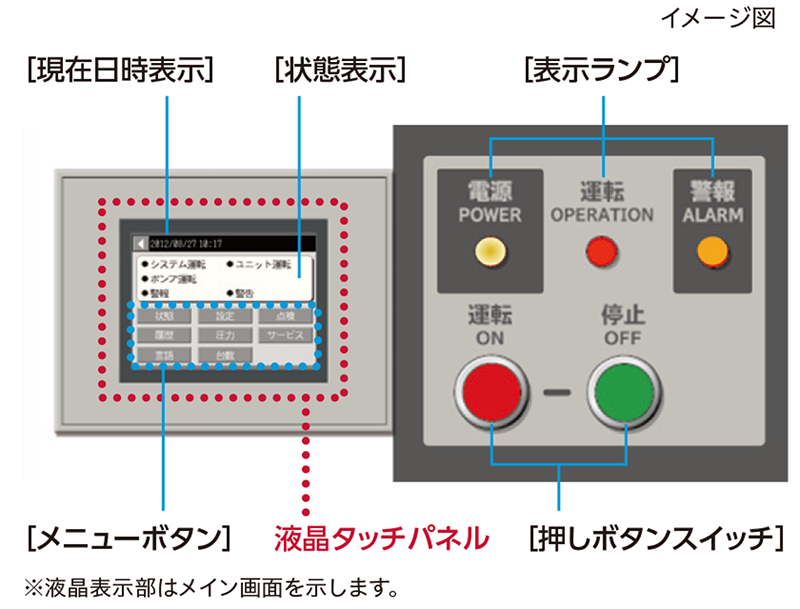

■操作パネル

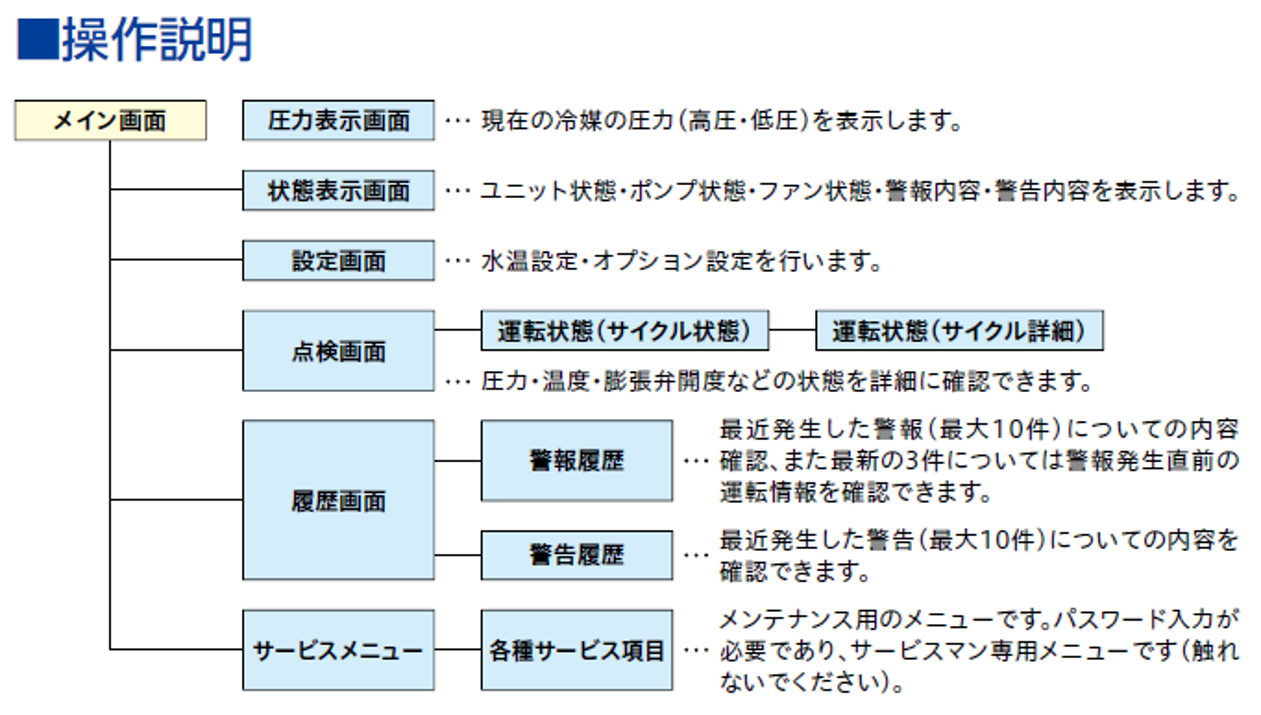

■操作説明
■液晶画面表示例 （マトリクスアドバンスの場合）

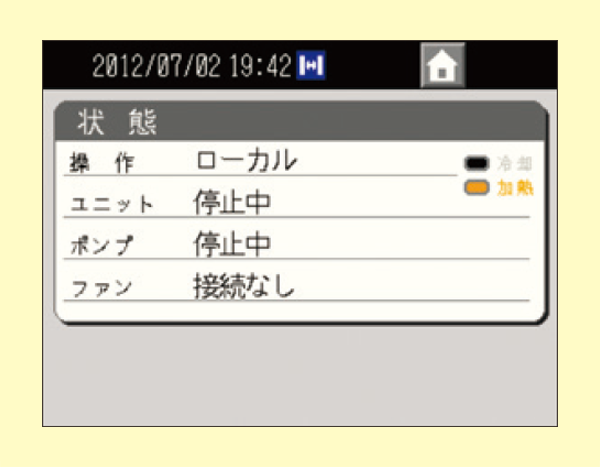

状態表示画面
ユニット状態・ポンプ状態・ファン状態を一目で確認できます。警報・警告の内容もこの画面で確認可能です。

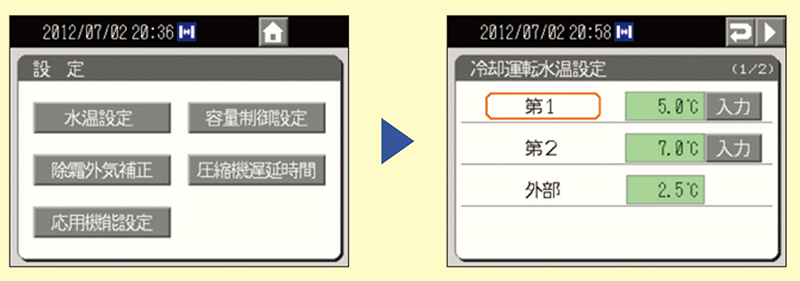

設定画面（水温設定）
各種設定データはタッチ操作。「▼」「▲」キーで変更します。

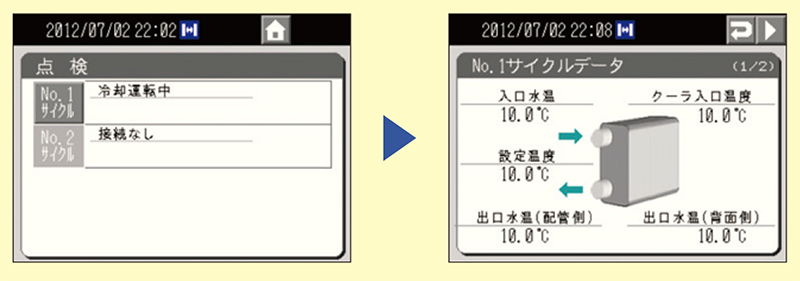

点検画面
運転状態・各種センサーデータなどの情報を表示。点検が容易です。

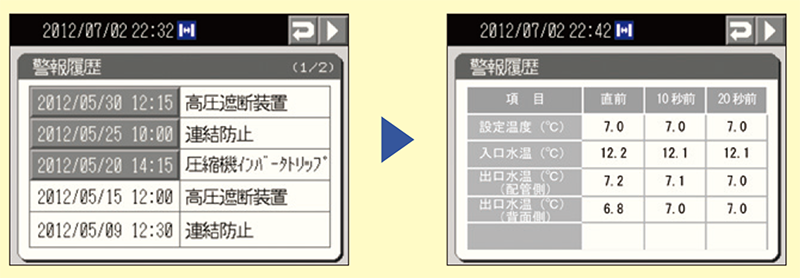

履歴画面（警報履歴）
最大10件の警報履歴を保持。最新3件については、発生時の運転データも確認可能です。
散水仕様（特注対応）
夏場の冷却運転時の電力低減用に散水ノズル付きを特注対応します。
■性能値
50/60Hz
| 散水仕様 | 連続制御タイプ | |||
|---|---|---|---|---|
| RCF2360AZ(P)1 | RCF3000AZ(P)1 | RCF3550AZ(P)1 | ||
| 冷却能力 | kW | 233/267 | 291/339 | 346/401 |
| 消費電力 | kW | 50.5/59.3 | 65.9/79.6 | 83.0/101.0 |
| 散水量 | L/分 | 24/28 | 32/36 | 40/44 |
〈条件〉
- ・空気側熱交換器入口空気乾球温度：35℃・湿球温度：24℃・冷水入口温度：12℃・冷水出口温度：7℃
- ・散布する水の温度：25℃・給水圧：0.3～0.5MPa
散水仕様導入時のご注意
- ・
- ノズルから噴射された水が蒸発し、空気および熱交換器から蒸発潜熱を奪うことで冷却効果を発揮します。水が蒸発しにくい環境（相対湿度が高い場合など）や、散水量が少ない場合には、COP向上効果が小さくなります。
- ・
- 外気温度の上昇や断水などの事態を想定し、電源容量は非散水仕様と同等の容量を準備してください。
- ・
- 散水によって空気中に漂う物質も熱交換器に吸引されます。散布する水の水質管理だけでは腐食を防止することはできません。また、腐食の進行を防止するにはメンテナンスが欠かせません。腐食に関して、あらかじめお客さまによくご理解いただく必要があります。
- ・
- 散水条件でのお立会い試験およびテストレポートは対応できません。
