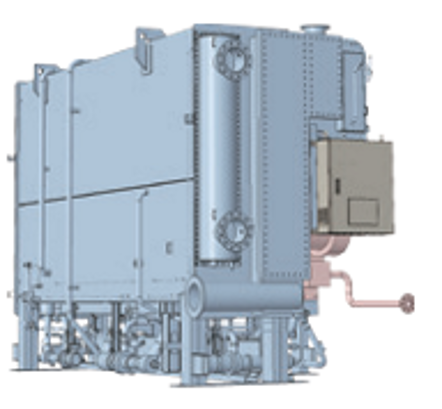

高効率直焚吸収冷温水機 EX-Bシリーズ
ステンレス伝熱菅採用吸収冷温水機

985〜5,274kW (280〜1,500USRT)
[ガス焚・油焚]

主な特長

高期間効率吸収冷温水機について

  • ■ 冷(温)水・冷却水系へステンレス伝熱管を採用
     従来の銅伝熱管の利用に比べて大幅に耐食性・耐久が向上。
  • ■ 二段蒸発吸収サイクルとパラレルフローを採用
     ステンレス伝熱管による熱交換器伝熱性能低下を補います。
     高効率を維持してコンパクト・軽量を実現。

高効率と質量の軽減を両立

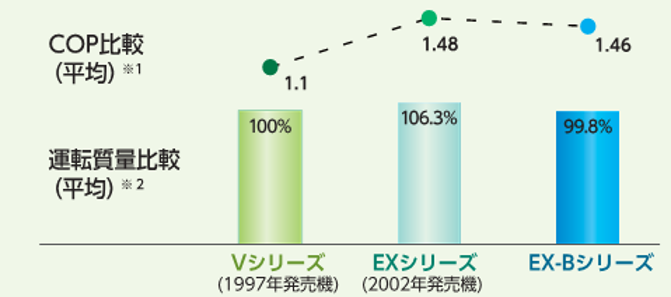

ステンレス伝熱管に適した蒸発器・吸収器シェルの開発により、高効率はそのままで※1、銅伝熱管を採用している従来機(2002年発売EXシリーズ)よりも運転質量※2を軽減しました。
屋上や中間階設置では更新の際、高効率機化による質量の増加で建物耐荷重上 の懸念がありますが、EX-Bシリーズは、当社の既設機(1997年発売 Vシリーズ)とほぼ同等の質量まで軽減します。

  • ※1:COPは、JIS基準でEX-Bシリーズ(冷水大温度差仕様:ガス焚)での代表機種の値です。
  • ※2:一部、機種によっては、運転質量が軽減されないものがあります。

冷水・冷却水⼤温度差仕様による節電運転にも対応

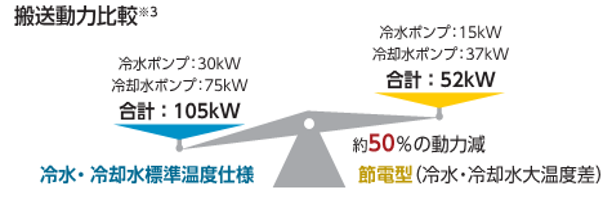

標準温度差仕様に対して、定格運転時の冷⽔・冷却⽔流量を37%削減できる冷⽔・冷却⽔大温度差仕様に対応します。
冷⽔・冷却⽔の搬送動⼒が大きくなる大容量機では、大温度差仕様に適したEX3-Bシリーズ(450~1500)のラインナップにより、標準温度差仕様と同⼀の機器サイズで節電運転が可能となりました。

  • ※3:500usRTでの冷水・冷却水標準温度差仕様と大温度差仕様との冷水及び冷却水ポンプの搬送動力(出力)の比較の一例です。
    【比較条件】 冷水ポンプ:揚程10m, 冷却水ポンプ:揚程20m

各種暖房容量の要求に対応

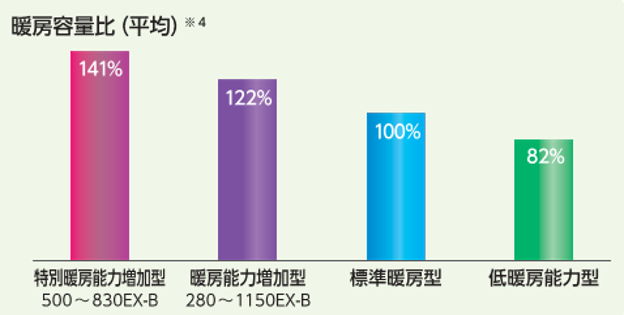

EX-Bシリーズは、暖房能⼒を低暖房能⼒型~特別暖房増加型※4の4タイプと豊富なバリエーションをラインナップし、寒冷地での高暖房負荷にも対応します。
また、EXZ-B型は温⽔器による85℃温⽔供給に対応可能です。(オプション)

  • ※4:暖房標準型とのシリーズ平均容量の対比ですので、実際の暖房容量の増加比は、機種により異なります。

冷温水・冷却水変流量システム(オプション)

  • ■ 冷温水変流量システム

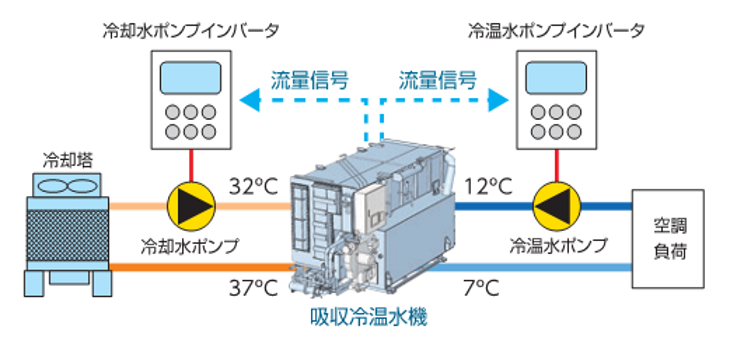

    吸収冷温⽔機の冷⽔・温⽔入⼝温度の計測値に対し、仕様入⼝温度となるよう、冷温⽔ポンプのインバータへ適正な変流量信号を出⼒します。部分負荷時に搬送動⼒を低減することが可能です。
  • ■ 冷却水変流量システム
    吸収冷温⽔機の内部サイクル(高温再生器の温度・圧⼒・濃度)を監視し、適正な運転状態を確保しながら冷却⽔ポンプのインバータへ変流量信号を出⼒します。
    高期間効率機での部分負荷効率の向上に加えて、冷却⽔変流量により、トータルで空調設備の省エネルギー化を図ることが可能です。

製品仕様

EX-Bシリーズ (ガス焚)(冷水入口12ºC-出口7ºC/冷却水入口32ºC-出口37ºC)

形式: HAU-CGN 280EX(P)-B 320EX(P)-B 360EX(P)-B 400EX(P)-B 450EX(P)-B 500EX(P)-B 560EX(P)-B
冷房能力 USRT 280 320 360 400 450 500 560
kW 984.6 1125.2 1265.9 1406.5 1582.3 1758.1 1,969
暖房能力 kW 792.4 1015.6 1015.6 1311.4 1311.4 1639.3 1639.3
冷房定格COP:13Aガス 1.42 1.42 1.42 1.42 1.44 1.44 1.44
  • ※280EX-B~400EX-Bは、冷却水出口温度が37.1℃になります。また、COPは、JIS基準(JIS B8622-2016)の値を示します。

EX-Bシリーズ (ガス焚)(冷水入口12ºC-出口7ºC/冷却水入口32ºC-出口37ºC)

形式: HAU-CGN 60EX(P)-B 750EX(P)-B 830EX(P)-B 1000EX(P)-B 1150EX(P)-B 1350EX(P)-B 1500EX(P)-B
冷房能力 USRT 660 750 830 1000 1150 1350 1500
kW 2320.7 2637.2 2918.5 3516.3 4043.7 4747.0 5,274
暖房能力 kW 1967.2 1967.2 2301.9 2739.3 3308.7 3825.7 3825.7
冷房定格COP:13Aガス 1.44 1.44 1.44 1.44 1.44 1.44 1.44

  • ※COPは、JIS基準(JIS B8622-2016)の値を示します。

EXZ-Bシリーズ (灯油焚・A重油焚)(冷水入口12ºC-出口7ºC/冷却水入口32ºC-出口37.1ºC)

形式: HAU-B/C G/K/AN 280EXZ(P)-B 320EXZ(P)-B 360EXZ(P)-B 400EXZ(P)-B 450EXZ(P)-B 500EXZ(P)-B 560EXZ(P)-B
冷房能力 USRT 280 320 360 400 450 500 560
kW 984.6 1125.2 1265.9 1406.5 1582.3 1758.1 1,969.1
暖房能力 kW 762.2 976.9 976.9 1261.4 1261.4 1576.7 1,576.7
冷房定格COP:灯油 1.38 1.38 1.38 1.38 1.39 1.39 1.39
冷房定格COP:A重油 1.32 1.32 1.32 1.32 1.33 1.33 1.33
  • ※COPは、JIS基準(JIS B8622-2016)の値を示します。

EXZ-Bシリーズ (灯油焚・A重油焚)(冷水入口12ºC-出口7ºC/冷却水入口32ºC-出口37.1ºC)

形式: HAU-B/C G/K/AN 660EXZ(P)-B 750EXZ(P)-B 830EXZ(P)-B 1000EXZ(P)-B 1150EXZ(P)-B
冷房能力 USRT 660 750 830 1000 1150
kW 2320.7 2637.2 2918.5 3516.3 4043.7
暖房能力 kW 1892.1 1892.1 2214 2634.8 3028.5
冷房定格COP:灯油 1.39 1.39 1.39 1.39 1.39
冷房定格COP:A重油 1.33 1.33 1.33 1.33 1.34
  • ※COPは、JIS基準(JIS B8622-2016)の値を示します。
