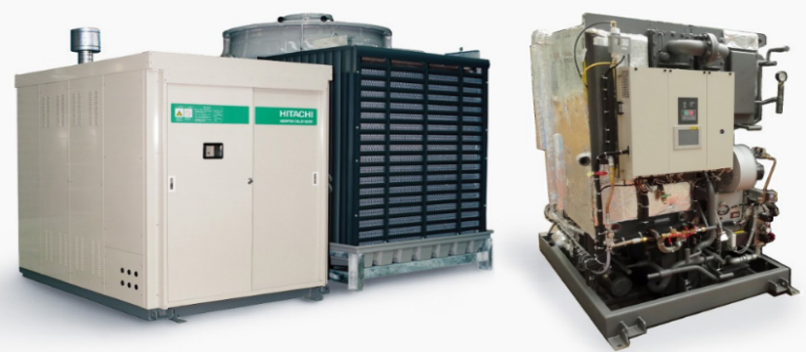

小型吸収冷温水コアラ・コアラパックがリニューアル機の最先端をめざして省エネルギーとコンパクト化を実現！[CXR・CXRPシリーズ]
105.5〜351.6kW（30〜100USRT）
[ガス・油焚]
主な特長
CXRシリーズは省エネルギーでコンパクト

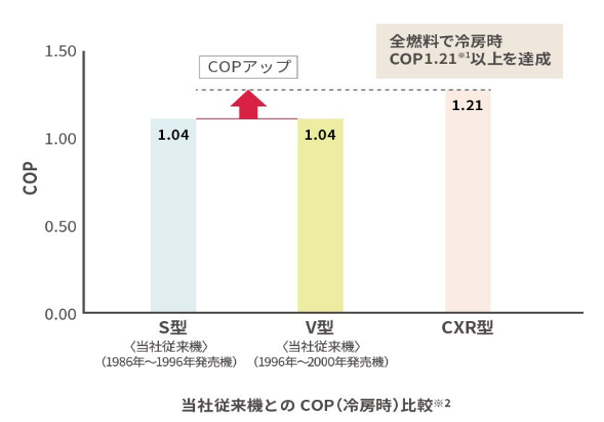

高効率COP=1.21※1で燃料費消費量（冷房時）を約15％低減

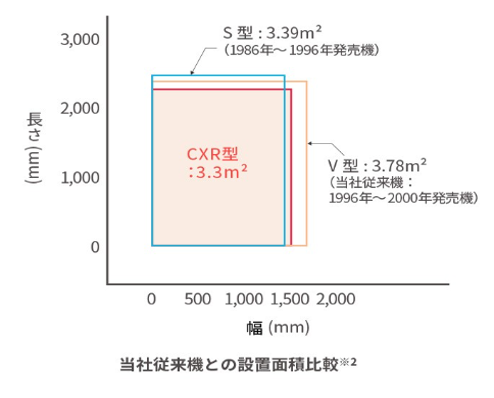

また、コンパクト化により､熱源機の設置面積が約13％低減※3され､リニューアルにおすすめです。
- ※1 COPはJIS基準とし、代表機種の冷房の値を示します。
- ※2 【比較機種】 HAU-FG-100SA（当社従来機：1986年～1996年発売機）／HAU-G100V（当社従来機：1996年～2000年発売機） ／HAU-F100CXR
- ※3 冷房100USRT機での当社従来機（V型：1996年～2000年発売機）との比較。設置面積は本体ベース部寸法での比較とし煙道・煙突部は含んでおりません。シリーズでの設置面積は約3～約14％低減となります。（但し、30CXRは除く。）
メンテナンスが容易

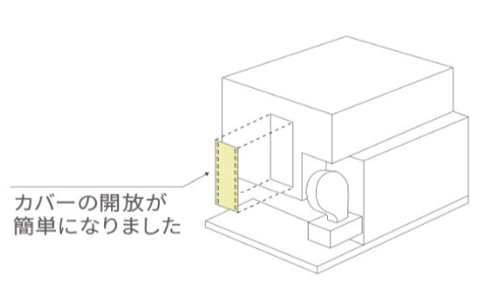

冷却水水室ケースカバー解放(冷却水系) 冷却水水室ケースにカバー開閉フランジ式カバーを採用。 メンテナンスが容易になりました。
冷却塔とポンプ(冷温水・冷却水)を一体化したコアラパックCXRP型

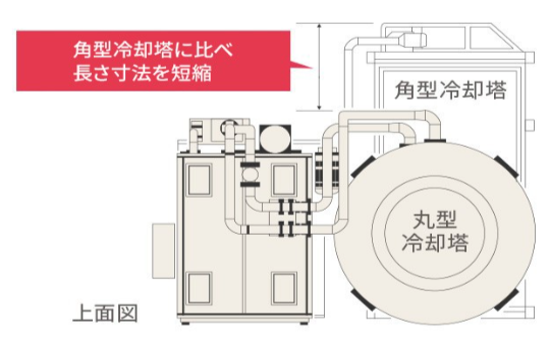

丸型冷却塔を標準(30CXRP～60CXRP)
冷却塔形状を丸型にすることにより、角型冷却塔に比べ、長さ寸法を短縮することができます。
尚、70CXRP～100CXRPは、角形冷却塔になります。
使いやすさの向上
リモートコントローラ（オプション）
高度な監視を簡単な操作で実現。
新型リモートコントローラを接続することにより、最大6台までの運転状態を液晶画面で監視が可能。
又、スケジュール運転や2ヵ所運転、遠方冷暖房切替え（パック型オプション）が出来ます。

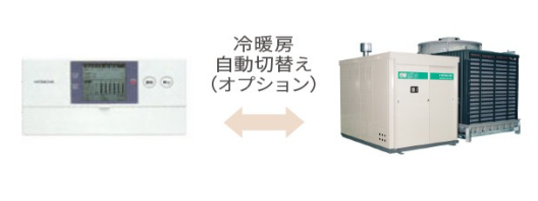

冷暖自動切替え（オプション）
中間期における冷房/暖房の切替えは、高機能リモコンにより、遠方からワンタッチで可能です。
台数制御機能（自己判断機能付）（オプション）
台数制御機能により空調負荷の自己判断機能と各号機の冷水（温水）出口温度監視機能により、最適な運転台数に制御します。稼働時間平準化により各号機の稼働時間を直接監視し、運転時間の平準化を図ります。
製品仕様
コアラ（冷水入口12.5ºC-出口7ºC／冷却水入口32ºC-出口37.9ºC）
| 形式:HAU-F/K/A (H) | 30CXR | 40CXR | 50CXR | 60CXR | 70CXR | 80CXR | 100CXR/CXRMS | AH100CXR/CXRMS | |
|---|---|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 105.5 | 140.7 | 175.8 | 211 | 246.1 | 281 | 351.6 | 351.6 |
| kW | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 100 | |
| 暖房能力 | kW | 78.9（126.6） | 105.2（168.8） | 131.5（211.0） | 157.8（253.2） | 184.1（295.4） | 210.3（337.6） | 262.9（422.0） | 386.7 |
コアラパック（冷水入口12.5ºC-出口7ºC）
| 形式:HAU-F/K (H) | 30CXRP | 40CXRP | 50CXRP | 60CXRP | 70CXRP | 80CXRP | 100CXRP | |
|---|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 105.5 | 140.7 | 175.8 | 211 | 246.1 | 281 | 351.6 |
| kW | 30 | 40 | 50 | 60 | 70 | 80 | 100 | |
| 暖房能力 | kW | 78.9（126.6） | 105.2（168.8） | 131.5（211.0） | 157.8（253.2） | 184.1（295.4） | 210.3（337.6） | 262.9（422.0） |
| 機外揚程 | kPa(50/60Hz) | 195/195 | 235/235 | 196/206 | 155/165 | 209/190 | 197/187 | 183/183 |
- ※（ ）内は、暖房増加型の場合を示します。
