非常用 エレベーター で 搬入可能なモジュール 連結型
ナチュラル チラー (CXRM シリーズ)
175.8〜1.054.9kW (50〜300USRT)
[ガス焚]
主な特長
非常用エレベーターで搬入可能
高さ３１ｍを超える建築物には、非常用エレベータを設置することが義務づけられています。
この非常用エレベーターに搭載可能な寸法・重量に２分割することで、搬入を容易に行うことが可能です。
最大搬入品（低温ユニット）：
寸法 長さ1,485mm×幅760mm×高さ1,880mm・質量1,040kg
非常用エレベーターの規定：
有効出入口の幅1,000mm以上・高さ2,100mm以上・奥行き1,500mm以上・積載質量1,150kg以上・定員17名以上
既設更新により省エネルギー
冷房運転時には、ナチュラルチラー本体および冷水・冷却水ポンプ流量のインバーター運転により、当社従来機に比べ約２３％の省エネルギーが可能です。
試算条件：
Ｓ型ナチュラルチラー
容量200USRT・本体COP(HHV)1.01・操作盤8kW ･冷水ポンプ121m3/h・揚程40m・入力18kW・冷却水ポンプ200m3/h・揚程25m・入力19kW
スマートコアラ容量200USRT・本体COP(HHV)1.11・操作盤2.3kW×4・冷水ポンプ121m3/h・揚程40m・入力18kW・冷却水ポンプ183m3/h・揚程25m・入力17kW
冷水及び冷却水ポンプはインバーター・50％負荷時は冷水ポンプ約5kWで冷却水ポンプ約6kW
年間冷房運転時間1200Hr・平均負荷率50％として計算
電力一次エネルギー 9.76MJ/kW
都市ガス13A高位発熱量 45MJ/m3N
既設機と同等の設置保守スぺ－ス

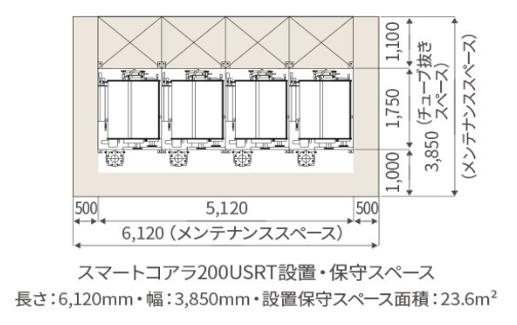

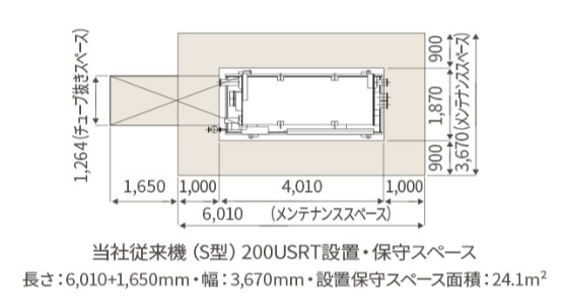

既設ナチュラルチラーとスマートコアラの設置保守スペース面積は同等です。
(200USRTで比較）
運転制御

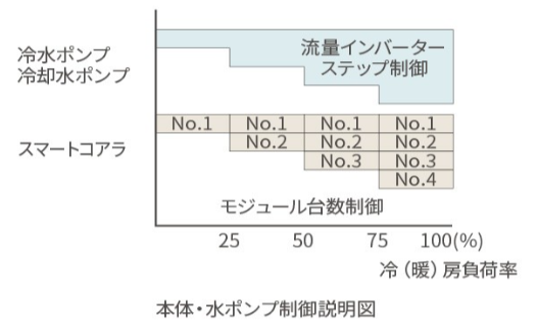

スマートコアラ（200USRTの場合を例に説明）を構成する４モジュールが負荷に応じて台数制御運転を行います。台数に合わせて冷水・冷却水ポンプ流量をステップ状にインバーターで制御(オプション対応)することにより大幅な省エネルギーが可能となります。
製品仕様
スマートコアラ（冷水入口12ºC-出口7ºC／冷却水入口32ºC-出口37.9ºC）
| 形式: HAU-F(H) | 50CXRM | 100CXRM | 150CXRM | 200CXRM | 250CXRM | 300CXRM | |
|---|---|---|---|---|---|---|---|
| モジュール組み合わせ | 50CXRMx1 | 50CXRMx2 | 50CXRMx3 | 50CXRMx4 | 50CXRMx5 | 50CXRMx6 | |
| 冷房能力 | USRT | 50 | 100 | 150 | 200 | 250 | 300 |
| kW | 175.8 | 351.6 | 527.4 | 703.3 | 879.1 | 1054.9 | |
| 暖房能力 | kW | 131.5 (211.0) | 263.0 (422.0) | 394.5 (633.0) | 526.0 (844.0) | 657.0 (1055) | 789.0 (1266) |
- ※（ ）内は、暖房増加型の場合を示します。
