廃熱利用で蒸気消費量を30%削減

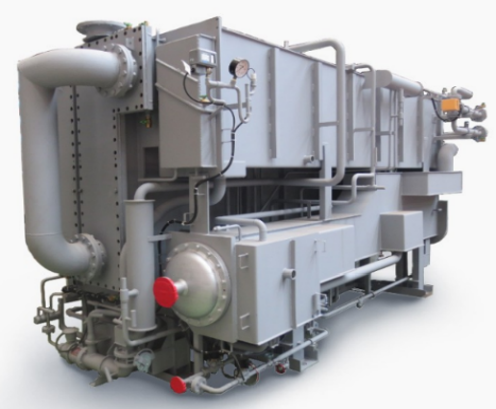

可能な蒸気焚ジェネリンク廃熱回収増加型EXJEシリーズ
422〜3,516kW (120〜1,000USRT)
[蒸気焚]
主な特長
廃温水回収量を増加し蒸気消費量を大幅削減
廃熱回収量を増加したことにより､蒸気削減率30％を達成し､大幅な蒸気消費量の削減を図りました。また､低負荷時（約50％以下）では廃温水単独運転が可能です。
- ・太陽熱による温水活用

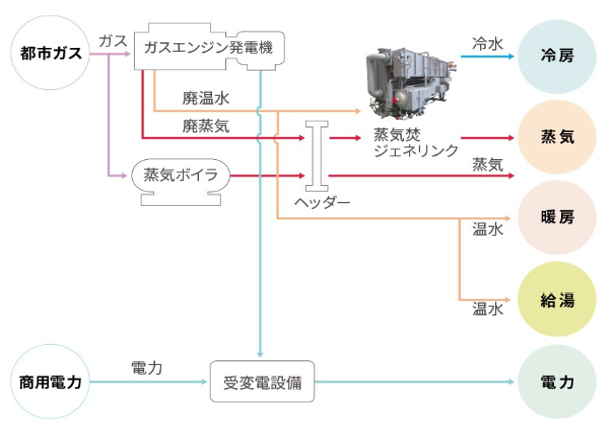

コージェネレーションシステムの廃温水以外にも太陽熱を利用することも可能です。 - ・ガス消費量

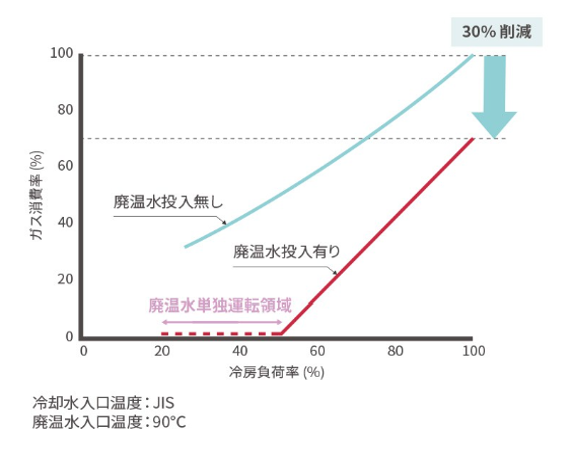

廃温水投入により、冷房定格運転時には、蒸気消費量を約30％削減します。
また、低負荷時（50％以下）には廃温水単独運転が可能です。
廃温水回収量
部分負荷運転時には、廃温水を優先利用するため、蒸気消費量を大幅に削減できます。
製品仕様
EXJEシリーズ(型式：HAU-BW/CW)（冷水入口15ºC-出口7ºC／冷却水入口32ºC-出口37ºC／廃温水入口90℃-出口80℃）
| 120EXAJE | 210EXAJE | 300EXAJE | 400EXAJE | 500EXAJE | ||
|---|---|---|---|---|---|---|
| 冷房能力 | kW | 422 | 738 | 949 | 1,407 | 1,758 |
| USRT | 120 | 210 | 270 | 400 | 500 | |
| 冷房能力（廃温水単独） | kW | 211 | 369 | 475 | 703 | 879 |
| USRT | 60 | 105 | 135 | 200 | 250 | |
| % | 50 | 50 | 50 | 50 | 50 | |
| 蒸気削減率 (冷房定格運転時） | % | 30 | 30 | 30 | 30 | 30 |
（冷水入口15ºC-出口7ºC／冷却水入口32ºC-出口37ºC／廃温水入口90℃-出口80℃）
| 630EXAJE | 700EXAJE | 800EXW2AJE | 900EXW2AJE | 1000EXW2AJE | ||
|---|---|---|---|---|---|---|
| 冷房能力 | kW | 2,110 | 2,461 | 2,813 | 3,165 | 3,516 |
| USRT | 600 | 700 | 800 | 900 | 1,000 | |
| 冷房能力（廃温水単独） | kW | 1,055 | 1,231 | 1,407 | 1,582 | 1,758 |
| USRT | 300 | 350 | 400 | 450 | 500 | |
| % | 50 | 50 | 50 | 50 | 50 | |
| 蒸気削減率 (冷房定格運転時） | % | 30 | 30 | 30 | 30 | 30 |
