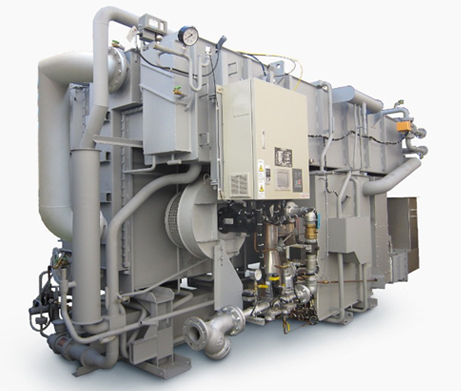

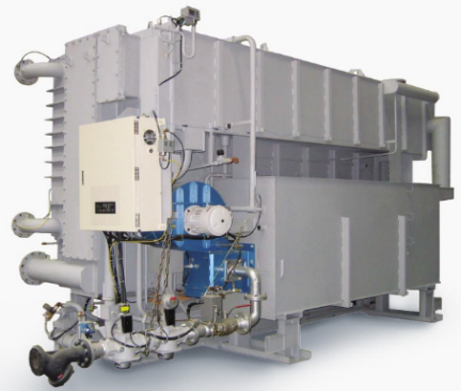

コージェネレーションシステムの廃温水回収量を増加し、廃熱利用でガス消費量を40%削減するガス焚ジェネリンク廃熱回収増加型EXJEシリーズ。廃熱単独運転の範囲が広がり冷房負荷約58%以下では燃料が不要に。

422〜3.516kW (120〜1,000USRT)
[ガス焚]

主な特長

特長

  • ・廃温水回収量を増加し燃料消費量を大幅削減
    廃熱回収量を増加したことにより、燃料削減率40%を達成し、大幅な燃料消費量の削減を図りました。また、低負荷時(約58%以下)では廃温水単独運転が可能です。
  • ・暖房時の廃熱活用による簡素化 (オプション対応)
    ジェネリンク側に暖房用プレート熱交換器を設けることにより、暖房時に廃熱を活用することが出来ます。
    設備側の暖房用熱交換器が不要*1となり、システムの簡素化が図れます。
    暖房運転時に燃料の約55~69%削減*2が可能です。
  • ・太陽熱による温水活用

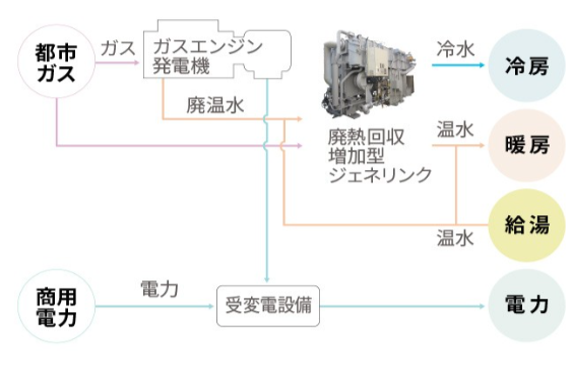

    コージェネレーションシステムの廃温水以外にも太陽熱を利用することも可能です。
  • *1 暖房時に全量熱回収できる場合。ガスエンジンとの組合せにより異なります。
  • *2 暖房時の廃温水活用による燃料消費量削減率は機種により異なります。

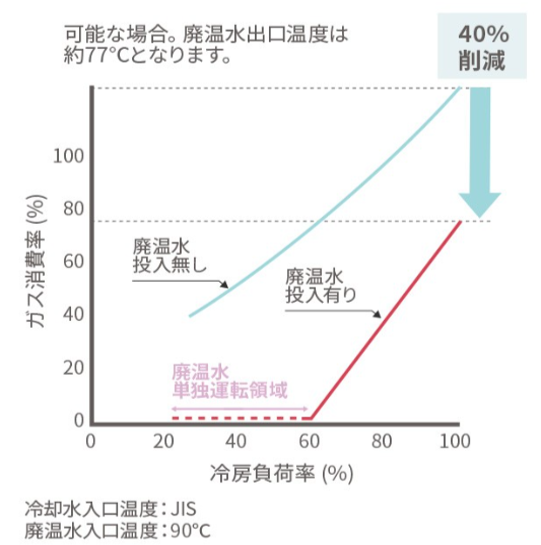

ガス消費量

廃温水投入により、冷房定格運転時には、ガス消費量を約40%削減します。また、低負荷時(58%以下)には廃温水単独運転が可能です。

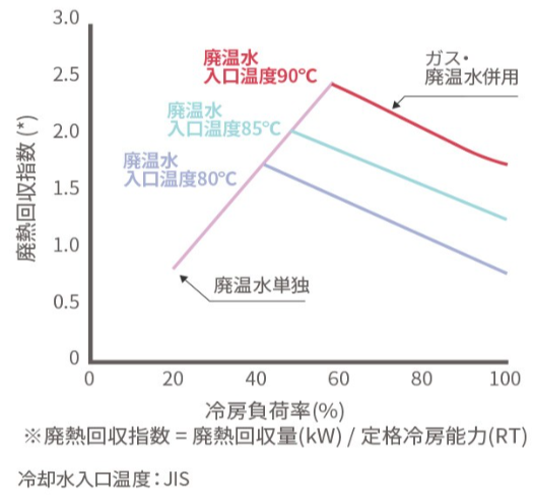

廃温水回収量

部分負荷運転時には、廃温水を優先利用するため、ガス消費量を大幅に削減できます。

製品仕様

EXJEシリーズ (ユニット型:HAU-B(C)GN)(冷水入口15ºC-出口7ºC/冷却水入口32ºC-出口37ºC/廃温水入口90℃-出口80℃)

    210EXAJE 300EXAJE 400EXAJE 500EXAJE
COP (廃温水利用無し時) /低位発熱量基準/冷房時 1.47 1.47 1.47 1.47 1.47
冷房能力 kW 422 738 949 1407 1758
USRT 120 210 270 400 500
冷房能力(廃温水単独) kW 245 428 551 816 1020
USRT 69.6 121.8 156.6 232 290
% 58 58 58 58 58
燃料削減率(冷房定格運転時) % 40 40 40 40 40
暖房能力 kW 337 591 844 1,000 1,291

(冷水入口15ºC-出口7ºC/冷却水入口32ºC-出口37ºC/廃温水入口90℃-出口80℃)

  630EXAJE 700EXAJE 800EXW2AJE 900EXW2AJE 1000EXW2AJE
COP (廃温水利用無し時) /低位発熱量基準/冷房時 1.47 1.47 1.47 1.47 1.47
冷房能力 kW 2110 2461 2813 3165 3516
USRT 600 700 800 900 1000
冷房能力(廃温水単独) kW 1224 1428 1632 1835 2039
USRT 348 406 464 522 580
% 58 58 58 58 58
燃料削減率(冷房定格運転時) % 40 40 40 40 40
暖房能力 kW 1613 1936 2264 2264 2695
