地域冷暖房

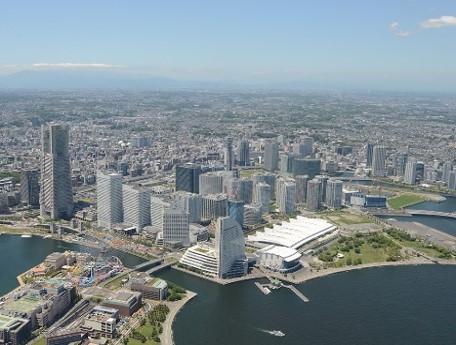

■みなとみらい21中央地区 地域熱供給 様

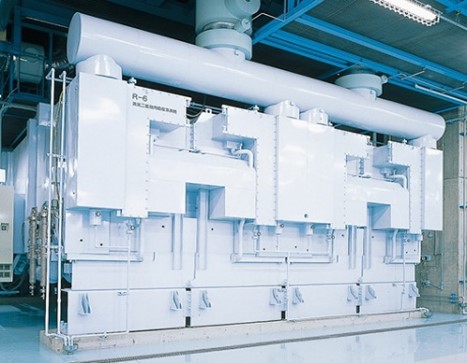

蒸気二重効用吸収冷凍機3,000USRTを2010年以降順次納入しました。高効率でコンパクトな冷凍機です。

  • 納入冷凍機:蒸気二重効用吸収冷凍機 3,000USRT 5台

蒸気二重効用吸収冷凍機 3,000USRT

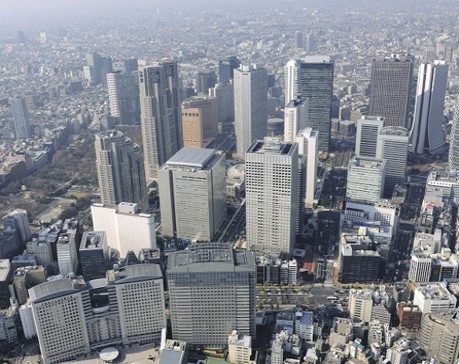

■新宿副都心地区 地域熱供給 様

ターボ冷凍機としては、国内最大級容量 10,000USRT機を含め、合計63,000USRTの冷凍機が運転中です。

  • 納入冷凍機:蒸気タービン駆動ターボ冷凍機
    ・10,000USRT 3台
    ・4,000USRT 1台
    ・2,000USRT 1台
    ニュートッピングシステム
    ・7,000USRT 1式
    ・蒸気タービン駆動ターボ冷凍機 2,870USRT 1台
    ・蒸気二重効用吸収冷凍機 2,065USRT 2台
    インバータ制御ターボ冷凍機
    ・5,000USRT 4台

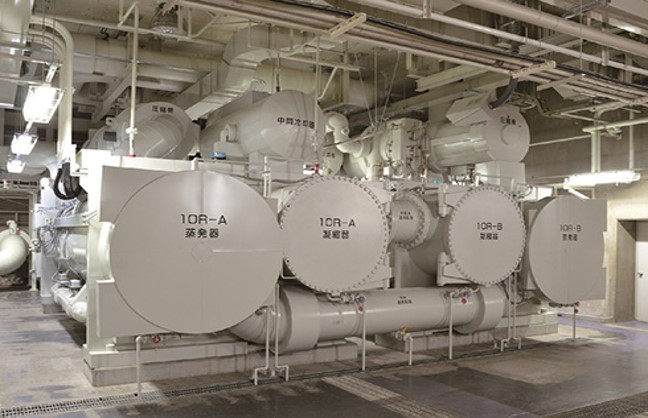

蒸気タービン駆動ターボ冷凍機 10,000USRT

インバータ制御ターボ冷凍機 5,000USRT

■さいたま新都心西地区 地域熱供給 様

吸収冷凍機としては国内最大級容量5,000USRT機です。ガスタービンやボイラーからの蒸気で運転されています。

  • 納入冷凍機:蒸気二重効用吸収冷凍機 5,000USRT 2台

蒸気二重効用吸収冷凍機 5,000USRT

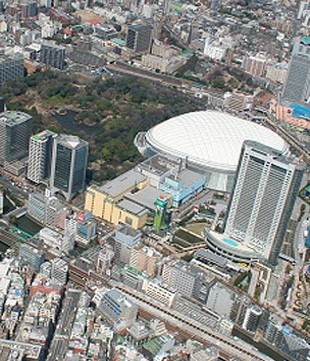

■後楽一丁目地区 地域熱供給 様

未利用エネルギーである下水熱を活用し、ヒートポンプターボ冷凍機で冷温水を製造しています。4台のターボ冷凍機導入に際しては、平成26〜28年度の経済産業省の補助金を受けています。

  • ※【補助事業名】地産地消型再生可能エネルギー面的利用等推進事業(下水熱利用地域冷暖房施設再構築事業)
  • 納入冷凍機:熱回収ヒートポンプターボ冷凍機 1,300USRT 1台
    ターボ冷凍機(インバータ制御) 1,000USRT 1台
    冷暖切替ヒートポンプターボ冷凍機 1,300USRT 1台
    ターボ冷凍機(インバータ制御) 1,000USRT 1台

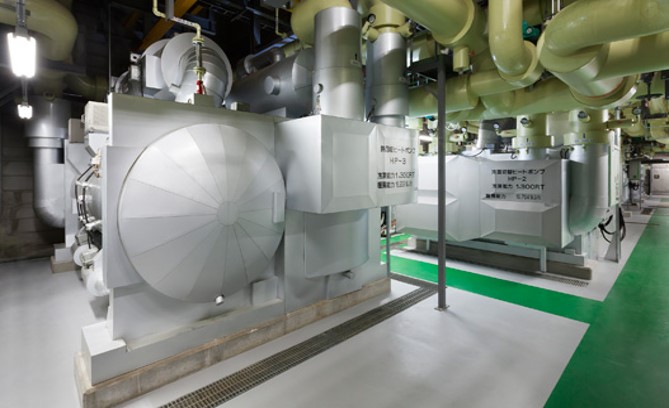

ヒートポンプターボ冷凍機 1,300USRT

空港

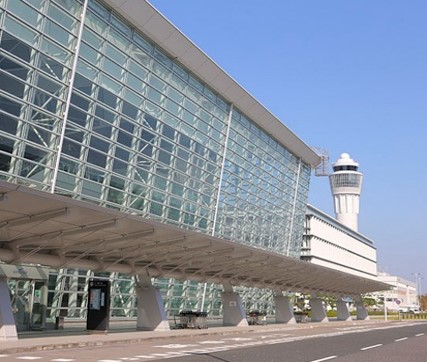

■中部国際空港 様

写真のターボ冷凍機は、ガスタービンコージェネレーションからの発生蒸気で駆動し、冷水または電気を製造することができます。

  • 納入冷凍機:蒸気二重効用吸収冷凍機 2,435USRT 1台
    蒸気タービン駆動ターボ冷凍機(+250kW発電機付) 650USRT 1台

蒸気タービン駆動ターボ冷凍機(+250kW発電機付) 650USRT

■東京国際空港(羽田)様

  • 納入冷凍機:国内線旅客ターミナル
    ・新整備場・貨物地区用:蒸気二重効用吸収冷凍機 2,500USRT 4台
    ・国際線旅客ターミナル用:温水・蒸気ジェネリンク 1,000USRT 1台 ※ガスエンジンCGS廃熱を利用

温水蒸気ジェネリンク 1,000USRT
(国際線旅客ターミナル用)

蒸気二重効用吸収冷凍機 2,500USRT
(国内線旅客ターミナル等用)

■関西国際空港熱供給株式会社 様

南プラントの蒸気吸収冷凍機は、中央プラントからの蒸気供給により運転されています。

  • 納入冷凍機:蒸気二重効用吸収冷凍機 1,700USRT 2台 350USRT 2台

蒸気二重効用吸収冷凍機 1700USRT

オフィス

■中野セントラルパーク 様

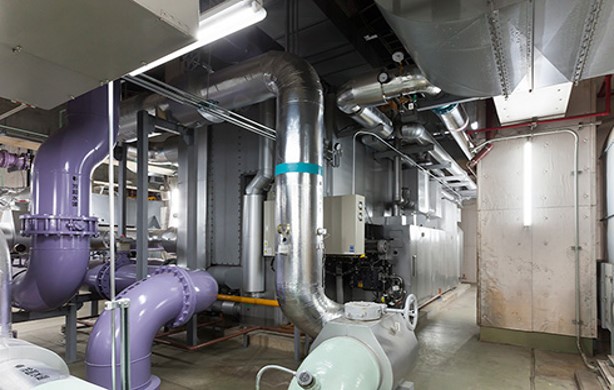

夏期の冷房や暖房用にガス直焚吸収冷温水機を運転し、冷房のベースロードとしてターボ冷凍機の運転が行われています。

  • 納入冷凍機:ガス直焚吸収冷温水機 400USRT  2台
    1,000USRT 3台
    ターボ冷凍機 300USRT 1台 (インバータ制御)
    380USRT 1台 (インバータ制御)
    860USRT 2台

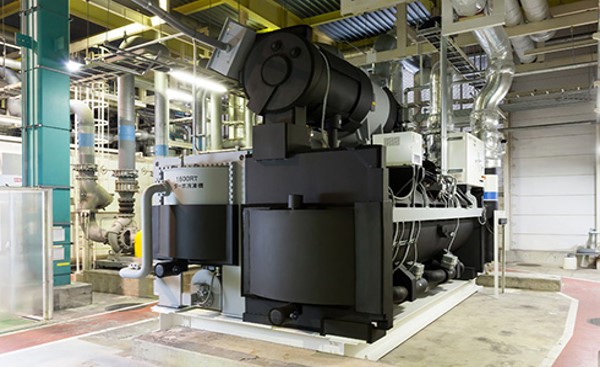

ガス直焚吸収冷温水機 1,000USRT

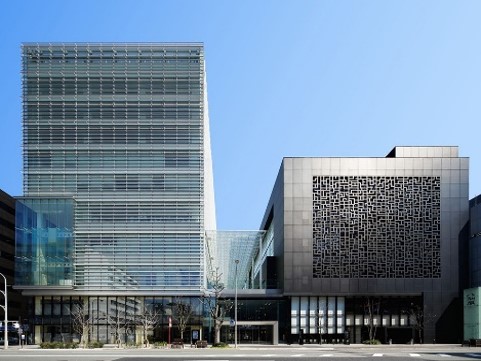

■飯田橋グラン・ブルーム 様

熱回収型ターボ冷凍機とインバータ制御ターボ冷凍機、ガス直焚吸収冷温水機は、季節や時間帯に応じて冷水・温水温度可変運転を行い、より省エネルギーな冷暖房を実現しています。

  • 納入冷凍機:熱回収型ターボ冷凍機 350USRT 1台
    インバータ制御ターボ冷凍機 600USRT 2台
    ガス直焚吸収冷温水機 500USRT 1台

熱回収型ターボ冷凍機 350USRT

ガス直焚吸収冷温水機 500USRT

■梅田スカイビル 様

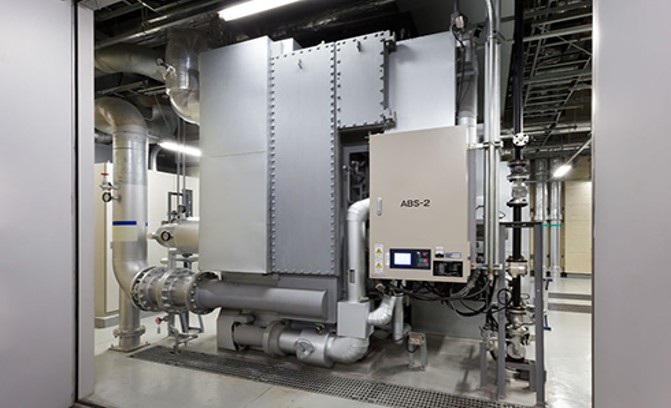

夏期の冷房シーズンには、蒸気を主熱源とした高効率な蒸気二重効用吸収冷凍機が運転されています。

  • 納入冷凍機:蒸気二重効用吸収冷凍機 1,300USRT 2台

蒸気二重効用吸収冷凍機 1,300USRT

商業施設

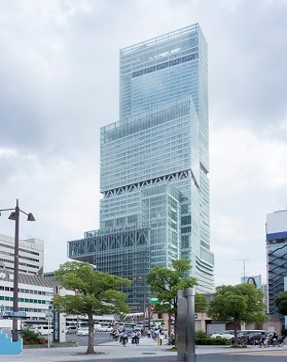

■あべのハルカス 様

生ごみをメタン発酵させたバイオガスと都市ガスの混焼ガスエンジンの排熱を利用した600USRT排ガス・排温水投入型吸収冷温水機と、ツイン型の1,200USRTガス直焚吸収冷温水機を納入しました。

  • 納入冷凍機:ガス直焚吸収冷温水機 1,200USRT 2台
    排ガス・排温水投入型吸収冷温水機 600USRT 1台

ガス直焚吸収冷温水機 1,200USRT

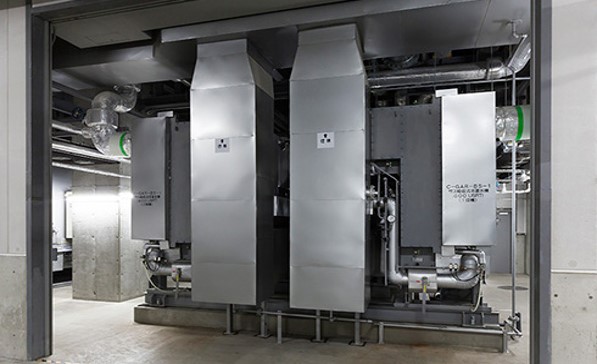

排ガス・排温水投入型吸収冷温水機 600USRT

■渋谷ヒカリエ 様

全体の空調は、ターボ冷凍機と吸収冷温水機により行われ、弊社の高効率ターボ冷凍機はベースロード運転されています。

  • 納入冷凍機:ターボ冷凍機 1,100USRT 2台

ターボ冷凍機 1,100USRT

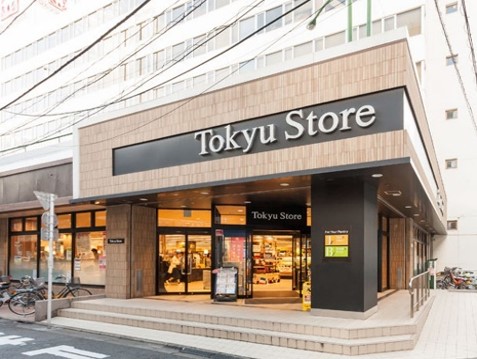

■東急ストア中目黒本店 様

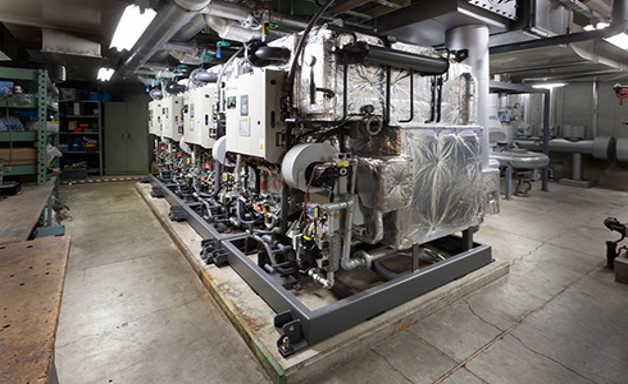

更新に際し、通常のナチュラルチラーでは搬入が困難であったため、非常用エレベータでの搬入が可能なモジュール連結型ナチュラルチラー(スマートコアラ)を採用いただきました。

  • 納入冷凍機:スマートコアラ(モジュール連結型ナチュラルチラー) 200USRT 1台

スマートコアラ 200USRT

■TERASO-Ⅱ(ヒナタ福岡) 様

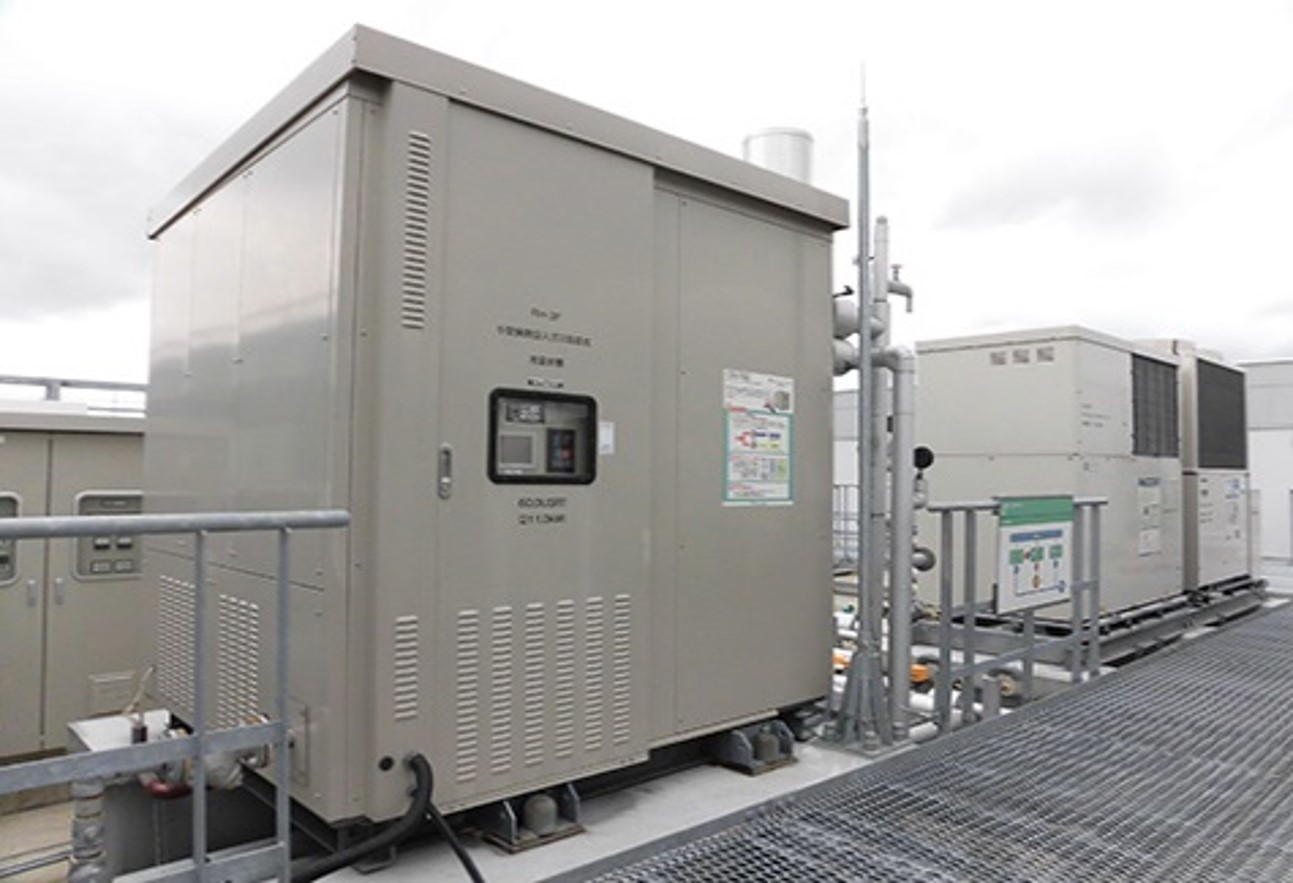

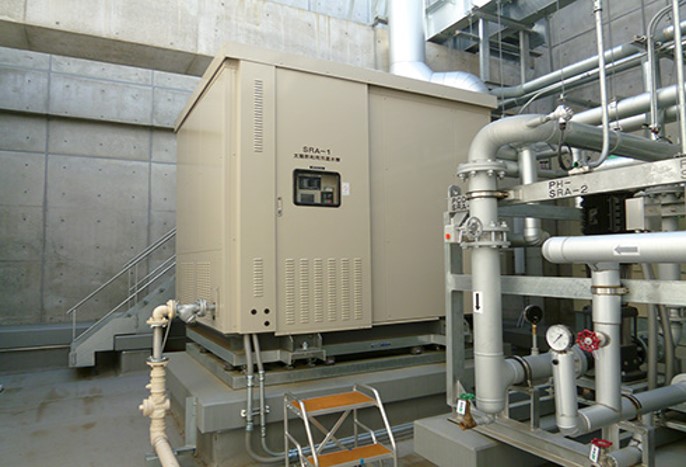

発電出力35kWマイクロコージェネレーションの廃熱を、ジェネリンクminiで活用し冷水を製造しています。

  • 納入冷凍機:ジェネリンクmini 60USRT 1台

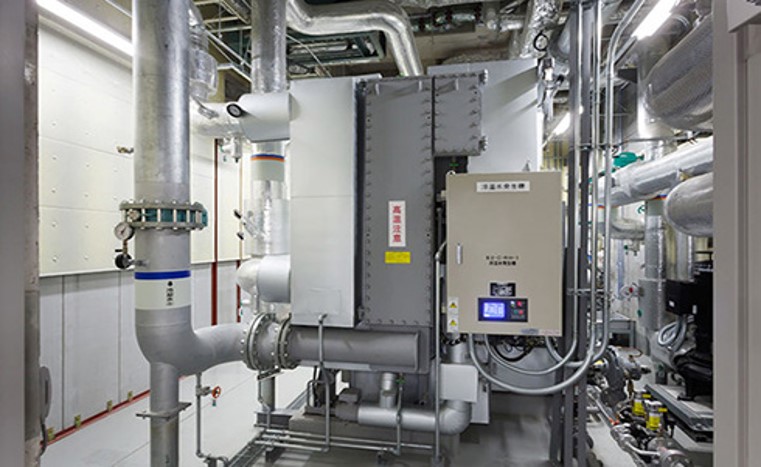

ジェネリンクmini 60USRT

工場

■トヨタ車体株式会社 いなべ工場 様

ターボ冷凍機と吸収冷凍機、ヒートポンプを組み合わせ、効率良いシステム運転を行っています。

  • 納入冷凍機:ターボ冷凍機 1,800USRT 1台
    ターボヒートポンプ 1,200USRT 1台
    蒸気二重効用吸収冷凍機  2,000USRT 1台
     1,000USRT 1台
     300USRT 2台
    蒸気吸収ヒートポンプ 500USRT 1台
    温水吸収冷凍機 270USRT 1台

ターボ冷凍機 1,800USRT

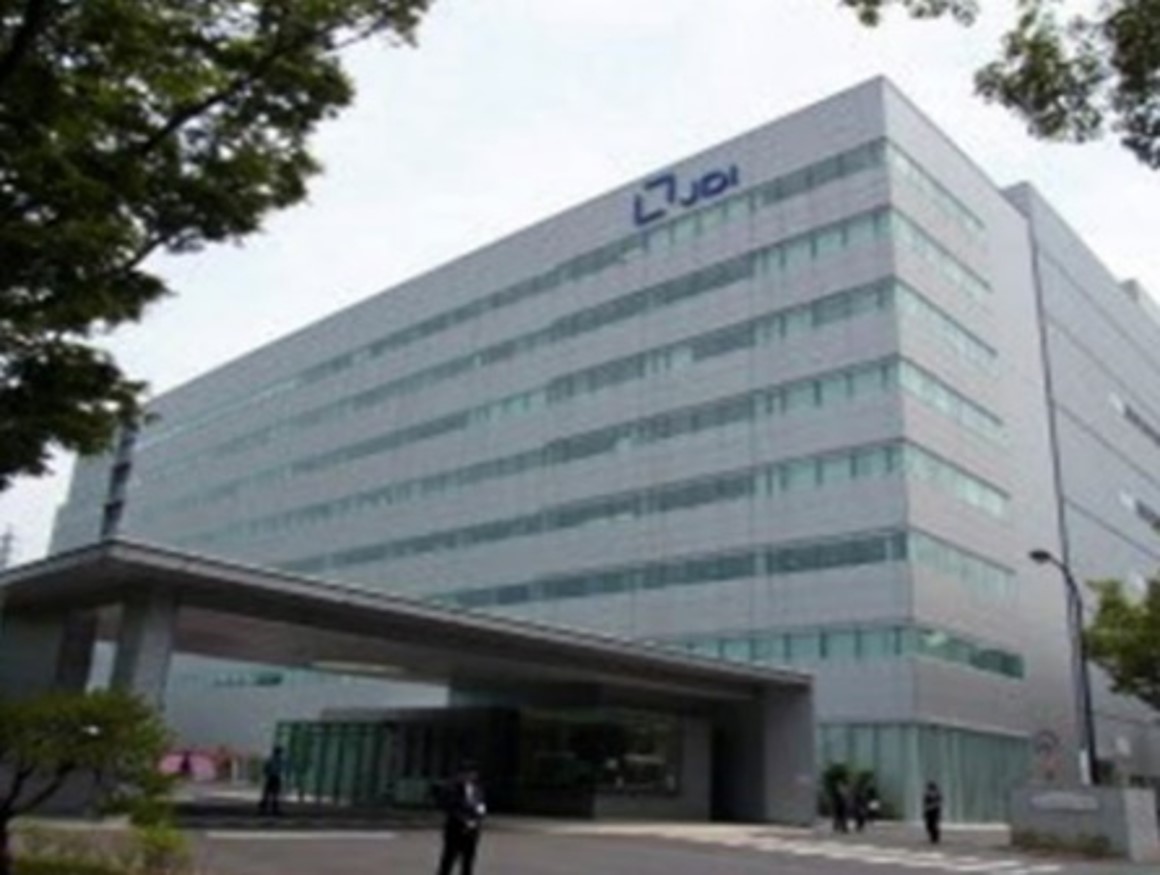

■株式会社ジャパンディスプレイ 様

効率の高い大容量ターボ冷凍機を複数台設置し、最適な台数制御を行うことで、省エネルギー運転を可能としています。

  • 納入冷凍機:ターボ冷凍機 1,500USRT 11台

ターボ冷凍機 1,500USRT

■デンカ株式会社 青海工場 様

プロセス廃熱より第二種吸収ヒートポンプで100℃以上の温水を製造し、その温水を低圧蒸気に変換し利用することで大幅な省エネルギーを実現しています。

  • 納入冷凍機:第二種吸収ヒートポンプ 加熱容量 1,645kW 1台

第二種吸収ヒートポンプ(屋外設置)

病院

■大阪大学医学部附属病院 様

弊社のジェネリンクとしては、単機最大容量1,350USRTです。
本体に、暖房用熱交換器を付属しているので、ガスエンジンからの廃温水を冷房時だけでなく暖房時にも活用可能です。

  • 納入冷凍機:ジェネリンク 1,350USRT 1台
    蒸気焚ジェネリンク 600USRT 1台
    ガス直焚吸収冷温水機 700USRT 1台

ジェネリンク 1,350USRT

学校

■早稲田大学高等学院 様

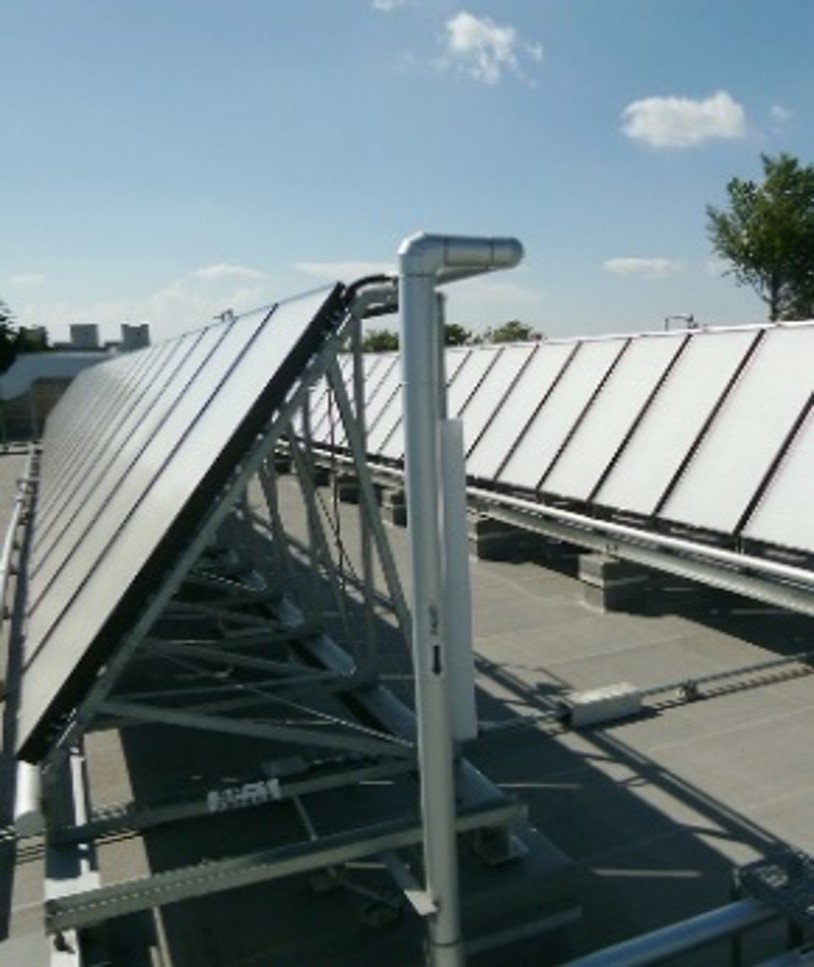

太陽熱温水を、ジェネリンクminiで活用し冷水を製造しています。

  • 納入冷凍機:ジェネリンクmini (ソーラークーリング) 100USRT 1台

ジェネリンクmini (ソーラークーリング) 100USRT
