外気処理エアコン

新鮮な空気で快適環境を実現。
「風量固定モード」で給排気バランス設計は不要

RPI-GP KAF

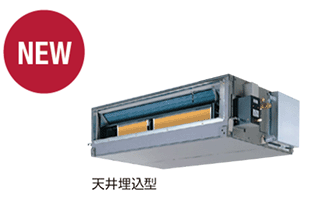

天井埋込型
※ e-LINE方式には対応していません。

主な製品特長
その他の製品特長
主要機能一覧

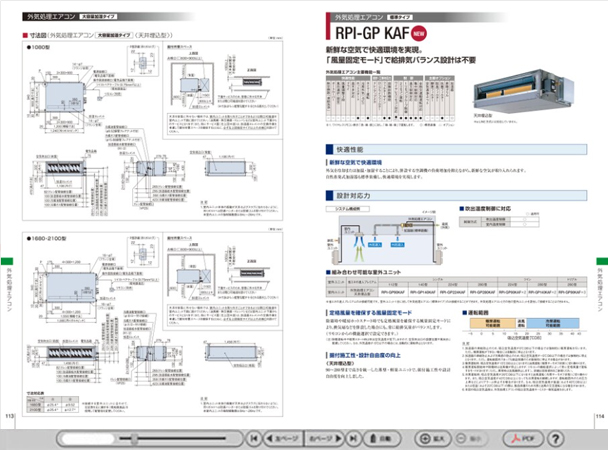

関連資料（標準仕様表、デジタルカタログなど）

主な製品特長

■快適性能

新鮮な空気で快適環境

外気を冷却または加温・加湿することにより、併設する空調機の負荷増加を抑えながら、新鮮な空気が取り入れられます。自然蒸発式加湿器も標準装備し、快適環境を実現します。

■設計対応力

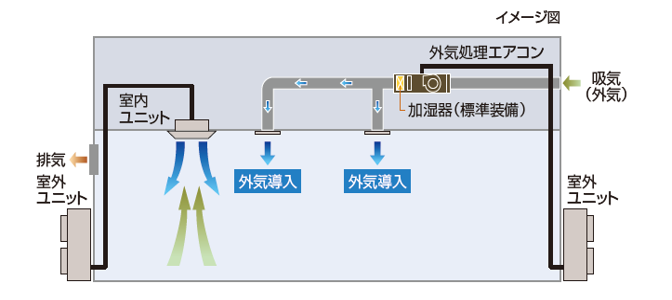

システム構成例（天井埋込型の場合）

■吹出温度制御に対応

○：適用可

制御方式	吹出温度制御	○
制御方式	室内温度制御	○

■組み合わせ可能な室外ユニット

室外ユニット	省エネの達人プレミアム	シングル				ツイン		トリプル
室外ユニット	省エネの達人プレミアム	112型	140型	224型	280型	224型	280型	280型
室内ユニット	外気処理エアコン (大容量加湿タイプ) 天井埋込型	RPI-GP90KAF	RPI-GP140KAF	RPI-GP224KAF	RPI-GP280KAF	RPI-GP90KAF×2	RPI-GP140KAF×2	RPI-GP90KAF×3

※ 省エネの達人プレミアムのみ接続可能です。室外ユニット1台に対して外気処理エアコン（標準タイプ）のみ接続することができます。外気処理エアコンとその他の室内ユニットを混在して接続することはできません。

その他の製品特長

定格風量を確保する風量固定モード

除霜時や暖房ホットスタート時でも定格風量を確保する風量固定モードにより、換気扇などを併設した場合にも、常に給排気量がバランスします。(リモコンからの機能選択で設定できます。)

（注）除霜運転中や暖房スタート時は吹出空気温度が低下しますので、空気吹出口の設置位置や風向きに配慮してください。なお、外気温度が-5°C以下の場合には、自動的に運転停止となります。

据付施工性・設計自由度の向上

〈天井埋込型〉

90〜280型まで高さを統一した薄型・軽量ユニットで、据付施工性や設計自由度を向上しました。

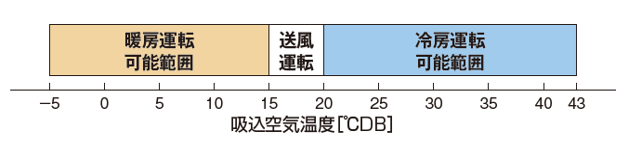

■運転範囲

注記

1.: 加湿器の凍結防止のため、吸込空気温度が 0°CDB 以下の場合では強制的に暖房運転を行います。
ただし、暖房運転ができない場合には自動的に停止となります。
2.: 加湿器の凍結防止および冷風感の防止のため、吸込空気温度がー5°CDB以下の場合では強制的に停止となります。ただし、運転範囲内であっても製品保護のため強制的に停止する場合があります。
3.: 暖房運転時、吸込空気温度が15°CDB以上になりますと送風運転（暖房サーモオフ状態）に切り換わります。
ただし、暖房運転ができない場合には自動的に停止となります。
4.: 暖房運転開始時や除霜時は送風機が停止しますが、リモコンの機能選択によって常に定格風量で運転するモードがあります（ただし、異常時は送風機停止します）。詳細は技術資料をご参照ください。
5.: 冷房運転時、吸込空気温度が 20°CDB 以下になりますと送風運転（冷房サーモオフ状態）に切り換わります。また、吸込空気温度が 43°CDB 以上になっても冷房運転を継続しますが、運転範囲外のため圧力上昇などによりアラーム停止する場合があります。なお、吸込空気温度が高温（およそ40°CDB 以上）
または低温（およそ23°CDB 以下）の際は、製品保護のため冷房と送風の交互運転になる場合があります。
6.: 本図の吸込空気温度は、外気処理エアコンの吸込空気温度サーミスター検知温度を示します。

本機は外気を直接吸い込む製品であるため、施工や使用方法などが一般空調機とは異なります。
注意事項など詳細は、本機の納入仕様書にて必ずご確認ください。（下記は一例）

（注1）本機は外気負荷を処理するエアコンであり、室内温度を一定にするものではありません。室内の空調負荷については、別途エアコンを設置するなどして対応してください。
（注2）外気が低温となる場合には、加湿器給水配管の凍結防止や水抜きを行ってください。
（注3）本機に標準装備している加湿器は、定期的に保守・点検が必要です。保守・点検については、当社営業窓口までご相談ください。
（注4）周囲の雰囲気が0℃以下となり、凍結の恐れがある場所には本機を据え付けないでください。（加湿器の破損・水漏れの原因となります。）
（注5）凍結事故を防ぐため加湿器の給水経路（付属給水配管および現地給水配管系）には地域の気候条件にあった凍結防止策（現地準備品）を必ず行ってください。（詳細は「据付点検要領書」をご参照ください。）
（注6）リモコンの設定温度範囲は、吹出温度制御...冷房：13〜25℃、暖房：19〜30℃です。
（注7）室内が負圧の場合、室内ユニット停止時に外気が室内ユニット本体内を通過して室内に流入する可能性があります。このような場合、下記の不具合が発生することがありますので、吸込ダクト側に給気シャッターを取り付けするなどの対応をしてください。
●外気温度が低い場合：室内ユニット用加湿器が凍結して水漏れ、および現地ダクト・現地吹出口・室内ユニットの表面結露による露落下など。
●外気温度が高い場合：現地吹出口の表面結露による露落下、および生外気の流入による不快感や他空調機の負荷増など。

主要機能一覧

快適性能
	熱交換器「凍結洗浄」	-
	オートルーバー	-
	風向選択（固定）	-
	風量調整3段	-
	ドライ	-
	高天井対応	-
	ホットスタート	●
	冷房外気（-5℃）	-
	タイマー運転	●
設計・工事対応力
	ドレンアップメカ	△
	ロングライフフィルター	△
	フィルターサイン	●
	故障診断機能	●

制御	ワイヤレスリモコン対応^*1	●
	2リモコン運転	●
	1リモコングループ制御	●
	遠方制御対応	●
	集中制御対応	●
	全熱交連動運転対応	●
主要オプション	空気清浄ユニット	-
	酵素フィルター	-
	脱臭フィルター	-
	抗菌フィルター	●
	昇降グリル	-
	加湿器	◎

◎：標準装備
△：天井埋込型のみ（オプション）

*1: ワイヤレスリモコン表示「急-強-弱」に対し、「強-強-強」で運転します。
