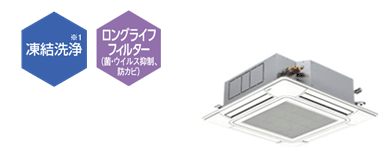

てんかせ４方向

主な製品特長

■快適性

15°吹きで人に風が当たりにくい

*

図の色は風速を示しています。

*

上記は天井がある場合の気流角度のシミュレーション結果です。天井が無い場合は気流角度が下がる場合があります。

[測定条件日立調べ] 高さ2.7m、面積64㎡、室内機「RCI-GP140K3」、風向(1段目)、風量(H急風)

4方向個別ルーバー設定で気流をコントロール

4つのルーバーを独立して角度調整できる個別ルーバー設定機能を搭載。たとえば、風当たりを抑えたい方向は横吹き、風を送りたい方向はスイングにするなど、環境やニーズに応じて気流設定が可能です。

各ルーバーの吹出角度は多機能リモコンで簡単設定

各ルーバーの角度や動きは、多機能リモコンを使って調整可能。操作も簡単です。

多機能リモコン

人の活動量と床やテーブルなどの輻射温度をしっかりキャッチ

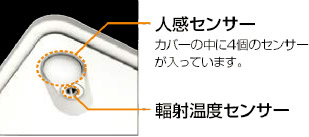

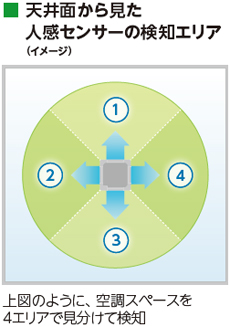

4個の人感センサーと1個の輻射温度センサーを搭載した化粧パネルをラインアップしました。人感センサーで吹出口の4エリアごとに人の活動量を検知し、さらに輻射温度センサーで床やテーブルなどの輻射温度を検知することにより、室内の状況に応じて快適な空調コントロールを可能にしました。

■検知角度：約123°

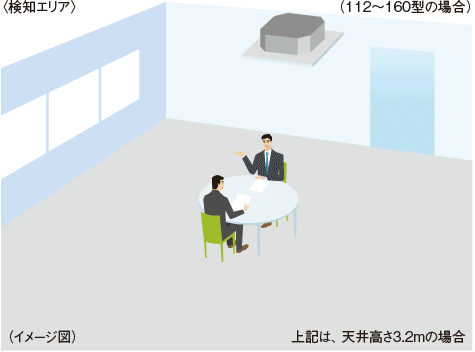

■検知エリア：
天井高さ2.7m（28～90型）に対して検知直径約7.0m^*1（床面から0.8m）
天井高さ3.2m（112～160型）に対して検知直径約8.0m^*1（床面から0.8m）

（注）人感センサーについて

*1

人の動作が小さい場合、人を検知できない場合があります。

*

検知エリアの隅は人を検知しにくくなります。

*

天井高さが高い場合（4ｍ以上）や、人感センサーのレンズに油などの汚れが付着した場合には、人を検知できない場合があります。

*

検知エリア内で、周囲と温度差のある物体が動く場合、人がいなくても「人がいる」と判定する場合があります。

*

暖房時は設定温度の補正に伴い、肌寒く感じる場合があります。

●

人感センサー・輻射温度センサーについて

人体や床などの物体からは、常にその物体の温度に対応した波長の赤外線が放射されています。人感センサーは、検知範囲内の赤外線の変化を検知し、この赤外線の変化量をもとに、人の動きをキャッチしています。輻射温度センサーは、検知範囲内にある床などの物体や人体より放射された赤外線を検知して、温度を測定します。

■レイアウト対応力

狭い天井ふところにも、高天井にも対応

28～71型のユニットの高さは248mm。天井ふところが確保されていない場所でもすっきり収まります。
また、昇降グリル付きパネルを使用すれば、5.0mまで高天井に対応できます。（140型クラス）

*

昇降グリルの下降距離はワイヤードリモコンにより設定可能。レイアウト変更により下降距離を変更する場合でも本体の設定変更がなく脚立が不要です。

（単位：m）

			吹き出し使用数
			28～63型			71～90型			112～160型
			4方向	3方向	2方向	4方向	3方向	2方向	4方向	3方向	2方向
天井高さ	標準パネル	急風	2.7	3.0	3.3	2.7	3.0	3.3	3.2	3.6	4.0
		H急風	3.5	3.6	3.6	3.5	3.6	3.6	4.2	4.3	4.3
	昇降グリル 付きパネル ＋塞ぎ板 （*2）（*3）	急風	2.7	3.0	3.3	3.2	3.2	3.3	3.8	3.8	4.0
		H急風	3.5	3.6	3.6	4.2	4.2	4.2	5.0	5.0	5.0

■オプション

てんかせ4方向 デザインパネル（オプション)

空調に新たな選択肢を

内装になじみやすいデザインを追求した、空調設備の新しい選択肢 「Silent-Iconic」。4方向の吹出口を黒くすることで、すっきりとした印象に。さらに、中央の吸込口をブラインド形状にし、空間との調和を実現しました。従来の天井カセット4方向タイプと同様の高性能を備えつつ、天井埋込ダクトタイプと比べて据付工事がしやすく、導入コストが抑えられます。

• 詳細はこちら

酵素フィルター（オプション）【NEW】

フィルターに使われている酵素とは...

フィルター繊維に固定化された天然の酵素が、付着した 微生物の増殖を抑制し、二次汚染を低減します。 天然の酵素を利用していることから安全性にも優れ、また、酵素自体は消費されないため（長期間にわたり）その効果を維持できる特長があります。

• 詳細はこちら

• ページの先頭へ

その他の製品特長

レイアウト対応力

●

高揚程DCドレンアップメカを搭載

●

吸込グリル90°回転取付可能

メンテナンス性

●

天井開口寸法は860～910mm野縁の切断作業に配慮

●

丸ダクトの直取付けも可能

●

本体取付け高さの微調整が簡単

●

電気品箱のメンテナンスが容易

●

吊りボルトピッチを変えずに本体の向きを90°回転可能

●

ドレン水チェックや排水作業が容易

●

仮掛け用フックを装備

●

ドレンパンの抗菌^*4処理

*4

試験機関：一般財団法人 日本食品分析センター
試験番号：第10105169001-01号
試験方法： SIAAシェーク法に基づくドレン水抗菌試験
試験結果：菌の繁殖を99%抑制

●

配管作業性を向上

清潔・お手入れ簡単

●

天井面の汚れを抑制

●

昇降グリル（オプション）でお手入れ簡単

オプション

●

• てんかせ４方向　デザインパネル

●

• 酵素フィルター【NEW】

●

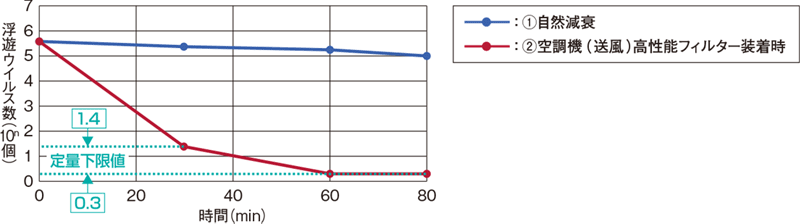

フィルターに付着した細菌を抑制する抗菌加工高性能フィルター^*5

●

ニオイの原因となる悪臭成分を吸着する、脱臭フィルター^*6

●

フィルターに付着した細菌を抑制する抗菌加工ロングライフフィルター^*7

●

フィルターに付着したカビを抑制、防カビフィルター^*8

●

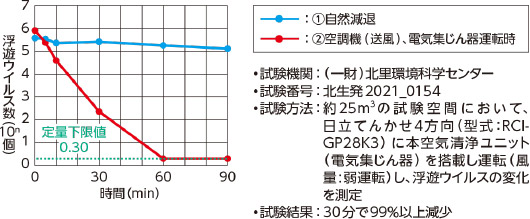

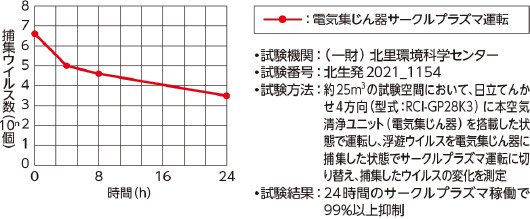

空気清浄ユニット（電気集じん器）【NEW】

●

室内ユニット上面で吊りボルト固定ができる上吊り金具^*9

●

側面カバー【受注対応品】をラインアップ

●

室内の空気乾燥を防ぐ自然蒸発式加湿器

●

外気を直接取り入れ可能な、新鮮空気取り入れキット

●

てんかせ４方向フィルター自動清掃ユニット（PDF形式、386kバイト）

【てんかせ４方向をご使用になる際のご注意】
飲食店の客室など油飛沫の多い環境では標準パネルを使用せず「、オイルガードフィルター専用パネル」｢オイルガードフィルター専用昇降グリル（特注対応 ）｣をご使用ください。標準パネルは油により変形破損することがあります。｢オイルガードフィルター専用パネル」｢オイルガードフィルター専用昇降グリル｣をご注文されるときは「オイルガードフィルター」も併せてご注文ください。ワイドパネルを併用する場合は、標準ワイドパネルを使用せず「、オイルガード仕様（特注対応）」をご使用ください。また、油煙がこもる客室・厨房では「、オイルガードフィルター専用パネル」｢オイルガードフィルター専用昇降グリル｣であっても油により変形破損することがありますので、厨房用てんつりをご使用ください。機械（切削）油飛沫が多い工場では「オイルガードフィルター専用パネル」｢オイルガードフィルター専用昇降グリル｣も使用できません。

• ページの先頭へ

主要機能一覧

快適性	タイマー運転	●
	年間冷房（-5℃）	●
	ホットスタート	●
	高天井対応	●
	ドライ	●
	風量調整4段	●
	風向選択（固定）	●
	個別ルーバー設定*1	●
	オートルーバー	●
	熱交換器「凍結洗浄」*2	●
設計・工事対応力	e-LINE接続配線	●
	故障診断機能	●
	フィルターサイン	●
	ロングライフフィルター（防カビ）	●
	ドレンアップメカ	●
制御	全熱交換器連動運転対応	●
	集中制御対応	●
	遠方制御対応	●
	1リモコングループ制御	●
	2リモコン運転	●
	ワイヤレスリモコン対応	●
主要オプション*3	センサー付き化粧パネル	●
	加湿器	●
	昇降グリル	●
	抗菌フィルター	●
	脱臭フィルター	●
	空気清浄ユニット	●
	酵素フィルター	●
	フィルター自動清掃ユニット	●

*1

2リモコン運転の場合、個別ルーバー設定は使用できなくなります。

*2

熱交換器「凍結洗浄」は、省エネの達人プレミアム（R32）・省エネの達人（R32）・寒さ知らず（R32）との組み合わせのみ使用可能です。

*3

主要オプションは別売となります。またパネルがデザインパネルの場合や、その他条件により、複数の機能を組み合わせて使用できない場合があります。詳しくはこちらをご覧ください。

• ページの先頭へ

関連資料

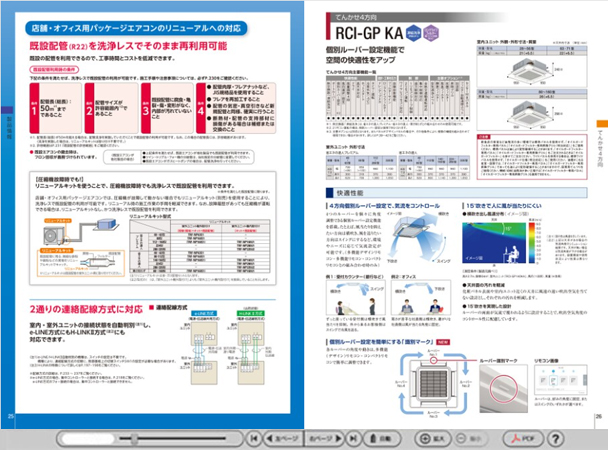

電子カタログ

画像をクリックすると電子カタログが開きます。

カタログ名	カタログ番号	カタログ発行日	電子カタログページ
パッケージエアコン 店舗・オフィス用	HR-529Z-1	2021年4月版	26ページ

• 電子カタログ閲覧上のご注意はこちら
