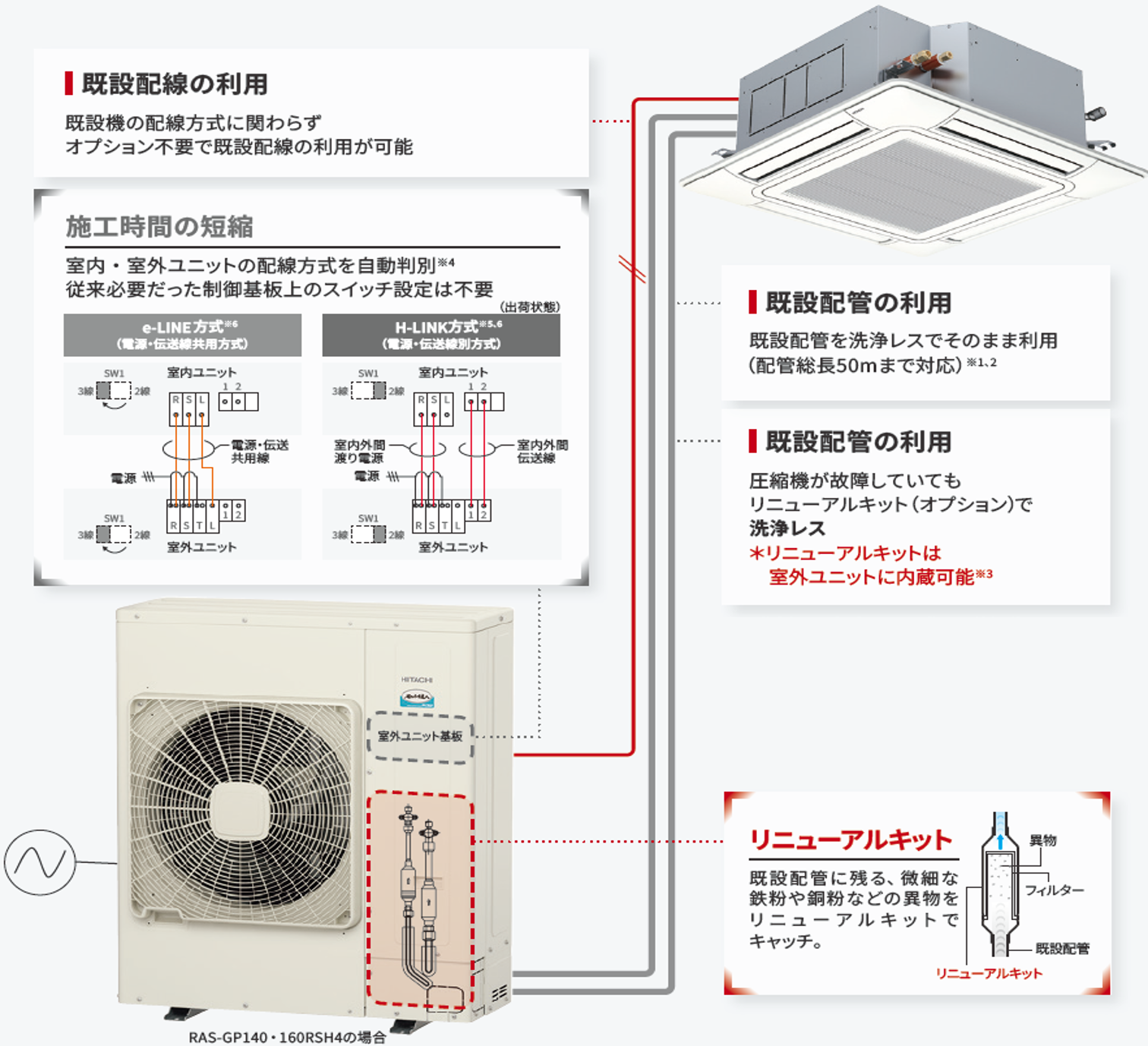

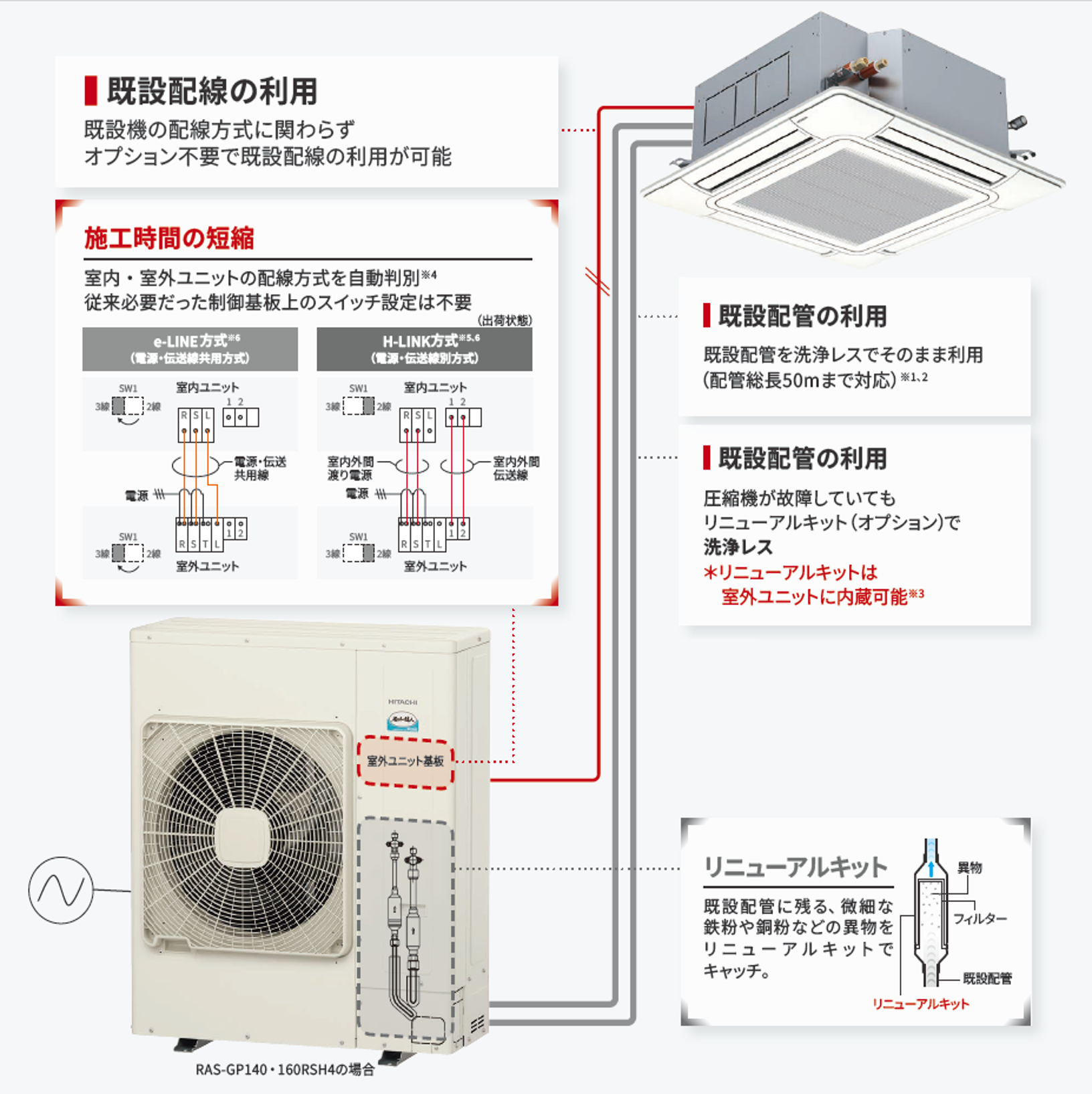

既設配管(R22)を洗浄レスでそのまま再利用可能

既設の配管を利用できるので、工事時間とコストを低減できます。
【既設配管利用時の条件】
下記の条件を満たせば、洗浄レスで既設配管の利用が可能です。
施工手順や注意事項については、必ずこちらをご確認ください。

  • ※1 配管長(総長)が50mを超える場合は、配管洗浄を実施していただくことで既設配管の利用が可能です。なお、この場合の配管長には、許容範囲があります。 (洗浄を実施した場合は、リニューアルキットは取り付け不要です。)
  • ※2 許容範囲はこちらの「既設配管の許容範囲」をご確認ください。

●既設エアコンの撤去時は、フロン回収が義務づけられております。

〈既設エアコンが他社製品の場合〉

● 上記条件を満たせば、既設エアコンが他社製品でも既設配管が利用できます。
● ツイン・トリプル・フォー機の分岐管は、当社指定の分岐管に変更してください。
● 既設エアコンがガスヒートポンプの場合は、配管洗浄を行ってください。

リニューアルキットを使うことで、洗浄レスで配管流用できます。

  • ※ 条件を満たした既設配管に限ります。

店舗・オフィス用パッケージエアコンでは、圧縮機が故障して動かない場合でもリニューアルキット(別売)を使用することにより、洗浄レスで既設配管の 流用が可能です。リニューアル時の施工作業の手間を軽減できます。なお、故障履歴があっても圧縮機が運転できる場合は、リニュー アルキットなし、かつ洗浄レスで既設配管を利用できます。

リニューアルキット型式

リニューアルキット
室外ユニット機外取付け
[短管(現地)+キット+既設配管]
室外ユニット機内取付け
[キット+既設配管]
省エネの達人
プレミアム
40~63型 TRF-NP63S1
80型 TRF-NP160S1
112~160型 (TRF-NP160S1) TRF-NP160U1
224型 TRF-NP280U1
280・335型 TRF-NP335U2
省エネの達人 40~63型 TRF-NP63S1
80・112型 TRF-NP160S1
140・160型 (TRF-NP160S1) TRF-NP160U1
224型 TRF-NP280U1
280・335型 TRF-NP335U2
寒さ知らず 80~160型 (TRF-NP160S1) TRF-NP160U1
  • (注1)リニューアルキットは液・ガス配管セットとなります。
  • (注2)型式に( )がついている箇所は、「室外ユニット機外取付け」よりも「室外ユニット機内取付け」を推奨していることを示します。

スイッチの切り替えで2通りの連絡配線方式に対応

室内・室外ユニットの接続状態を自動判別*1し、e-LINE方式にもH-LINKⅡ方式*2にも対応できます。

*1
e-LINE/H-LINKⅡ自動判別の機種は、スイッチの設定は不要です。
機種により、連絡配線方式の切替に、制御基板上の切替スイッチSW1の設定が必要な場合があります。
*2
H-LINKの特徴について詳しくはこちらをご覧ください。
  • ※ 配線方式の詳細は、こちらをご覧ください。

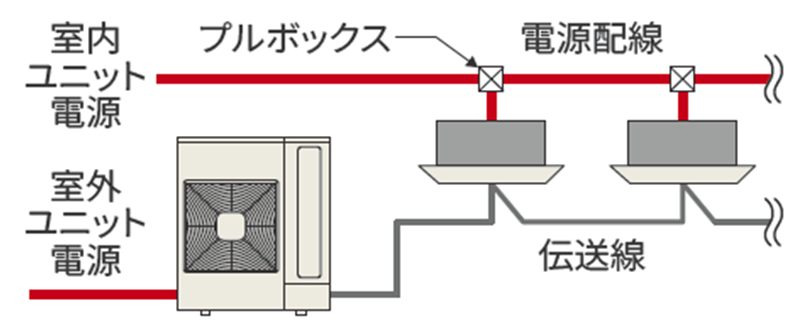

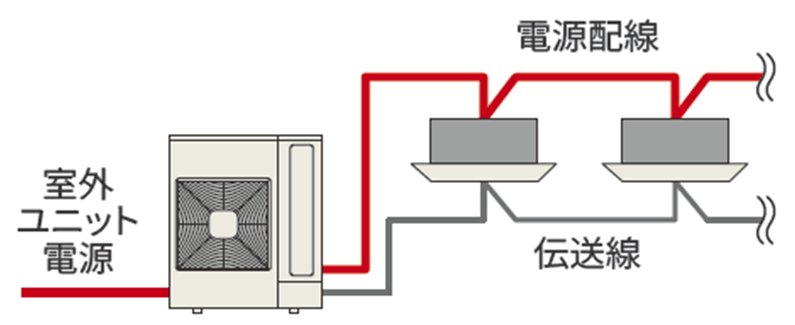

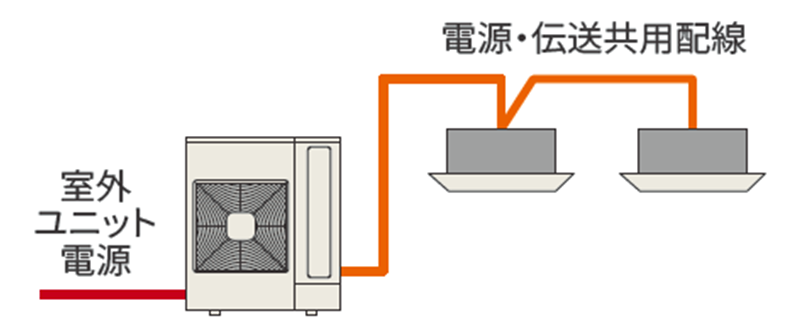

■ 連絡配線方式

  • ※ e-LINE方式の場合、集中コントローラーと接続する場合は、こちらをご覧ください。e-LINE方式のフォー接続の場合は、集中コントローラーと接続できません。
