全機種前面フラットパネル採用据付時の作業性を向上

RPK-GP K3(KH3)

主な製品特長

■デザイン

前面フラットパネル採用

22〜45型で採用していた前面フラットパネルを、50〜112型にも採用しま した。ホコリがつきにくく、メンテナンス性に配慮しました。また、前面パネルは簡単に取り外せ、水洗いもできます。

●製品外観

■運転音

運転音に配慮(50~112型)

波形翼形状の大径ファンを採用し、運転音に配慮しました。

●大径ファンの波形翼形状部拡大イメージ

■代表型式の運転音

[単位:dB(A)]

容量・型名 室内風量 運転音
50型 H急風 55
弱風 47
80型 H急風 63
弱風 51
112型 H急風 66
弱風 54
*
上記の運転音は、JIS B 8616:2015に基づいた音響パワーレベルの値です

■設計対応力

コンパクト化(50~112型)

ユニット高さを22~45型と共通の300mmとし、幅寸法も低減しました。

  • ※1 RPK-GP112K(2018年4月まで販売の製品)

軽量化(112型)

従来機と比較して3kgの軽量化を実現し、搬入・据え付け作業などに配慮しました。

ドレンアップ2段設置

ドレンアップメカ(オプション)を2段設置できるため、最大揚程1,900mmに対応することができます。

その他の製品特長

快適性

上下風向調整(自動)
左右風向調整(手動)
膨張弁機外取付タイプ【受注対応】(22~36型)/【特注対応】(40~56型)

工事対応力

【配管工事】配管取出し6方向
【据付工事】前面パネルを外さずに作業が可能

リモコン

ワイヤレスリモコンで運転操作
集中制御対応

ご注意

飲食店の客室など油飛沫の多い環境では標準ユニットを使用せず、耐油性を向上したユニット(受注対応)をご使用ください。標準ユニットは油により変形破損することがあります。油煙がこもる客室・厨房では、耐油性を向上したユニットであっても油により変形破損することがありますので、厨房用てんつりをご使用ください。機械(切削)油飛沫が多い工場では耐油性を向上したユニットも使用できません。
食品の微細粉(小麦粉・うどん粉・そば粉など)や繊維・ほこりなどが浮遊する場所では、フィルターおよび熱交換器の目詰まり・ドレン水の詰まりを起こし水漏れの原因となることがあります。また 微細粉が熱交換器に付着した場合、水飛びの原因となることがあります。
ビル用マルチエアコンの冷房運転では、運転停止中の室内ユニットは電子膨張弁を全閉にしま すが、施工時に冷媒配管内に固形異物が混入してしまった場合、この固形異物が電子膨張弁の 弁部に噛み込み、全閉とならず(微開状態)、その結果、停止中の室内ユニット熱交換器に微少量の冷媒が流れこんで熱交換器を冷やしてしまうことがあります。さらに、かべかけ型室内ユニットにおいては、熱交換器下方に位置するランナが冷えて結露が生じ、運転開始時にこの結露水が吹出口から 飛散する場合があります。ビル用マルチシステムへかべかけ型室内ユニットを組み込む場合は、電子膨張弁弁部への固形異物混入を防止するため、本ユニット近傍の冷媒配管に別売のストレーナーキットの取り付けをお願いします。詳細は弊社営業窓口までお問い合わせください。

主要機能一覧

快適性能
熱交換器「凍結洗浄」*1
オートルーバー
風向選択(固定)
風量調整4段
ドライ
高天井対応 -
ホットスタート
冷房外気(-5℃)
タイマー運転
設計・工事対応力
ドレンアップメカ
ロングライフフィルター -
フィルターサイン
故障診断機能
制御 ワイヤレスリモコン対応
2リモコン運転
1リモコングループ制御*2
遠方制御対応
集中制御対応*2
全熱交連動運転対応
主要オプション 空気清浄ユニット -
酵素フィルター -
銀イオンフィルター
脱臭フィルター -
抗菌フィルター -
昇降グリル -
加湿器 -
人感センサーキット -
*1
熱交換器「凍結洗浄」は、省エネの達人プレミアム・省エネの達人・寒さ知らずとの組み合わせのみ使用可能です。オプションの多機能(デザイン)リモコンの接続が必要です。コンパクトリモコン、ワイヤレスリモコン使用時(ユニット内蔵受光部およびオプションの受光部キット)は、「凍結洗浄」は使用できません。
*2
複数台の室内ユニットを1台のリモコンで同時運転する場合は、別売受光部キット(PC-ALHZ1)または多機能リモコンが必要です。

△:オプション
□:ワイヤードリモコン使用時

関連資料

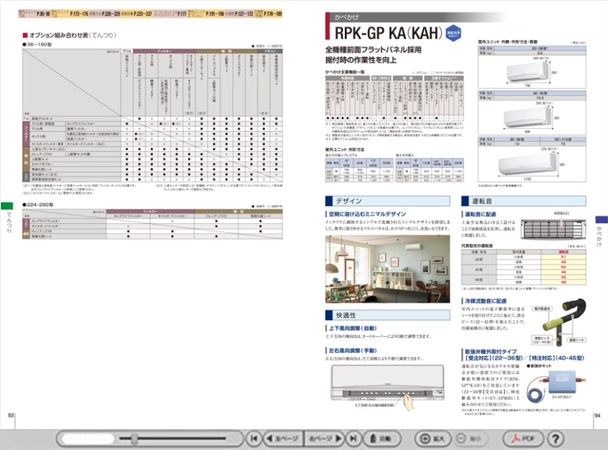

デジタルカタログ
