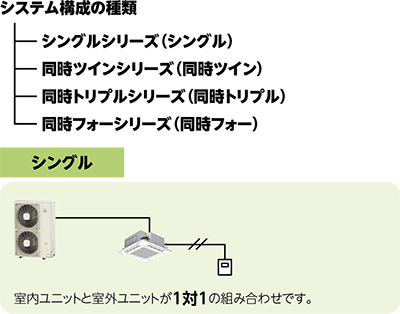

室外ユニット容量・型名 | 80型(3馬力相当) | 112型(4馬力相当) | 140型(5馬力相当) | 160型(6馬力相当) | 224型(8馬力相当) | 280型(10馬力相当) | 335型(12馬力相当) |
---|---|---|---|---|---|---|---|
室内ユニット標準組み合わせ | 40型+40型 | 56型+56型 | 71型+71型 | 80型+80型 | 112型+112型 | 140型+140型 | 160型+160型 |
室外ユニット容量・型名 | 160型(6馬力相当) | 224型(8馬力相当) | 280型(10馬力相当) | 335型(12馬力相当) |
---|---|---|---|---|
室内ユニット標準組み合わせ | 56型+56型+56型 | 80型+80型+80型 | 90型+90型+90型 | 112型+112型+112型 |
室外ユニット容量・型名 | 224型(8馬力相当) | 280型(10馬力相当) | 335型(12馬力相当) |
---|---|---|---|
室内ユニット標準組み合わせ | (56型+56型)+(56型+56型) | (71型+71型)+(71型+71型) | (80型+80型)+(80型+80型) |
63型以下はシングルのみとなります。(複数台の室内ユニットと組み合わせることはできません。)

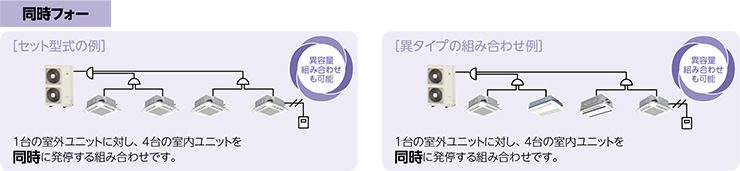

同時ツイン、同時トリプル・同時フォーは、以下共通です。
「外気処理エアコン」のシステム構成には制限があります。詳細はカタログをご参照ください。
【80~160型】

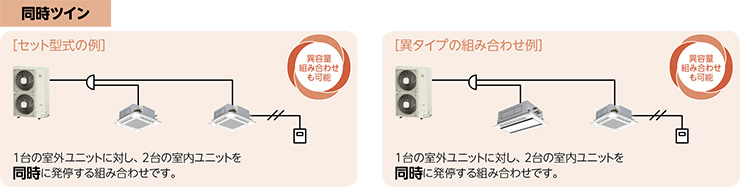

■同時ツイン
80型(3馬力相当) | 112型(4馬力相当) | 140型(5馬力相当) | 160型(6馬力相当) | |
---|---|---|---|---|
55%:45% | 45型+36型 | 63型+50型 | 80型+63型 | 90型+71型 |
60%:40% | - | 71型+40型 | 90型+56型 | - |

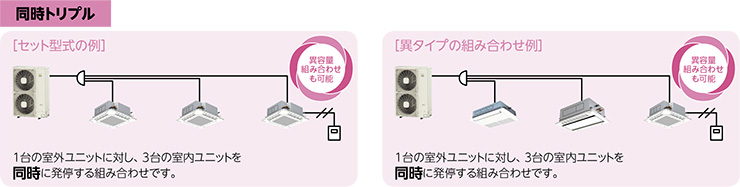

■同時トリプル
160型(6馬力相当) | |
---|---|
35%:35%:30% | 56型+56型+50型 |
32%:32%:36% | 50型+50型+56型 |
28%:28%:44% | 45型+45型+71型 |
【224~335型】
シリーズ | 省エネ達人プレミアム(R32) | ||
---|---|---|---|
室外ユニット容量・型名 | 224型 | 280型 | 335型 |
室内ユニット接続可能台数 | 4台 | ||
室内ユニット最小容量 | 28型 | 36型 | 40型 |
室内ユニット接続容量比 | 100%相当 | ||
シリーズ | 省エネ達人(R32) | ||
室外ユニット容量・型名 | 224型 | 280型 | 335型 |
室内ユニット接続可能台数 | 4台 | ||
室内ユニット最小容量 | 50型 | ||
室内ユニット接続容量比 | 100%相当 |
シリーズ別の主な使用条件
室内ユニット | 高低差 | 最大配管実長 | チャージレス 配管長(総長) |
伝送線 | 外気温度運転範囲 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
接続容量比(注4) | 接続台数 | 室内外間 | 室内間(注2) | 冷房時(注5) | 暖房時 | ||||||
省 エ ネ の 達 人 プ レ ミ ア ム |
冷 暖 |
シングル | 100% | 1台 | 160型以下:30m (室外ユニットが下の場合は20m) 224型以上:30m |
― | 40~80型:50m 112~160型:75m 224~335型:100m |
30m |
無極性2線式/ |
-5~52℃ (年間冷房時:-15~52℃) |
-25~15℃ |
同時ツイン(注1) | 100%相当 | 2台 | 10m | ||||||||
同時トリプル(注1) | 3台 | ||||||||||
同時フォー(注1) | 4台 | ||||||||||
省 エ ネ の 達 人 |
冷 暖 |
シングル | 100% | 1台 | 160型以下:30m (室外ユニットが下の場合は20m) 224型以上:30m |
― | 40~80型:50m 112型:70m 140・160型:75m 224~335型:100m |
||||
同時ツイン(注1) | 100%相当 | 2台 | 3m | ||||||||
同時トリプル(注1) | 3台 | ||||||||||
同時フォー(注1) | 4台 | ||||||||||
寒 さ 知 ら ず |
冷 暖 |
シングル | 100% | 1台 | 30m | ― | 75m | -5~50℃ (注3) |
|||
同時ツイン(注1) | 100%相当 | 2台 | 10m | ||||||||
同時トリプル(注1) | 3台 |
区分 | 冷房・ドライ運転時 | 暖房運転時 | ||
---|---|---|---|---|
室内吸込 空気温度 |
乾球 | 21~32℃DB | 15~27℃DB | |
湿球 | 15~23℃WB | ― | ||
天井内温湿度(注2) | 乾球 | ~30℃DB | ― | |
湿度 | ~RH80% | ― | ||
室外吸込 空気温度 (注1)(注3)(注4)(注5)(注6) |
乾球 | (省エネの達人プレミアム) (省エネの達人) (寒さ知らず) |
-5~52℃DB -5~52℃DB -5~50℃DB |
― |
湿球 | ― | -25~15℃WB |
