フレックスマルチ-R　リニューアル型　冷暖同時型（SGRXシリーズ）

スムースドライブ制御

各室内ユニットからの必要負荷情報をもとに、室外ユニットにて適切な供給冷媒量を計算。インバーター圧縮機の回転数をコントロールし、必要負荷に応じた適正な冷媒量を室内ユニット側に供給するスムースドライブ制御を採用。低負荷運転時の圧縮機のＯＮ・ＯＦＦ動作回数を抑えつつ、スムーズに運転することで省エネ化を図りました。

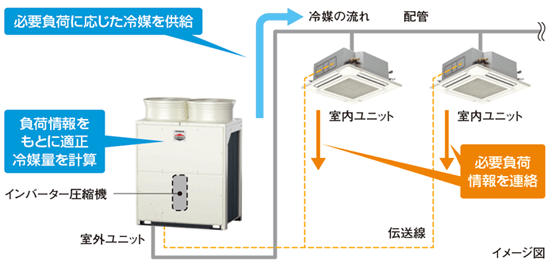

●スムースドライブ制御のイメージ

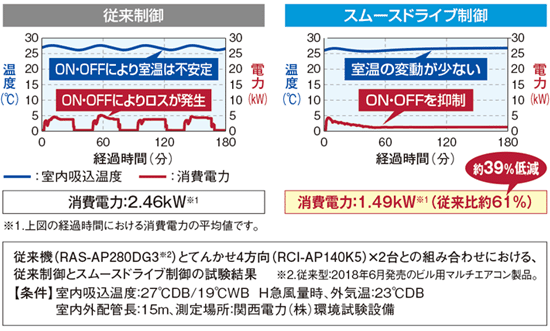

スムースドライブ制御の省エネ効果の検証例

部分負荷設備において、省エネ効果の検証試験を実施しました。スムースドライブ制御により圧縮機のON・OFFを抑えることができるため、室温の変動を抑え、消費電力を低減できることを確認しました。

●冷房時負荷率33％相当時の試験による比較

電力設定値を超える範囲の消費電力をカットし、最大電力の抑制に貢献できます。電流を自己検知して自動的にデマンド制御を行うので、信号配線工事は不要です。また、従来のデマンド信号によるデマンド制御も可能なので、状況に合わせてさまざまな操作を選べます。オプションの集中コントローラー（セントラルステーション適温適所EX・適温適所EZ・適温適所mini）から室外ユニットごとのスケジュール設定ができるので、設備管理者による設定および設定変更が可能です。

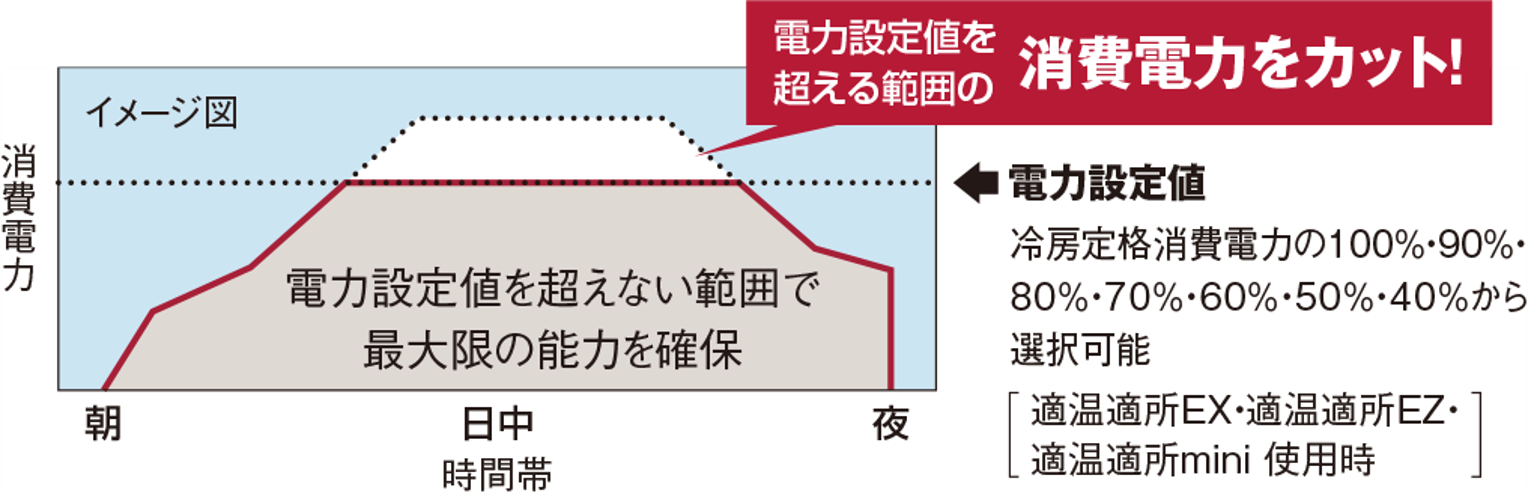

●セルフデマンド制御

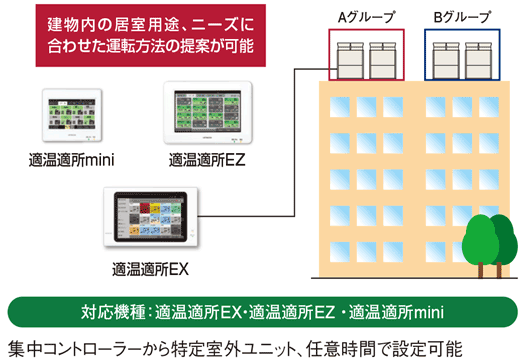

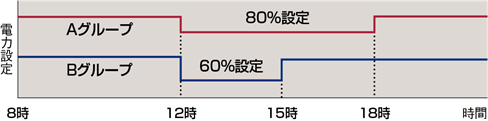

●設定例 ： 集中コントローラーを使いグループ単位でスケジュール設定を行う場合

• （注1）電力設定値（%表示）は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。最大電を精度良く管理する必要がある場合には、専用のデマンドコントローラー（市販品）をご使用ください。
• （注2）上記セルフデマンド設定をした場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
• （注3）運転制御状態（保護制御など）によっては一時的に表示値よりも高くなることがあります。
• （注4）本機能は最大電力（30分平均）を抑制する機能です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。遮断器作動・機器故障の原因となりますのでご注意ください。
• （注5）適温適所EZには、専用のデマンドコントローラーを必要としない、デマンドコントロール機能搭載モデル（PSC-A64GTD3）も用意しています。詳しくはデジタルカタログを参照ください。

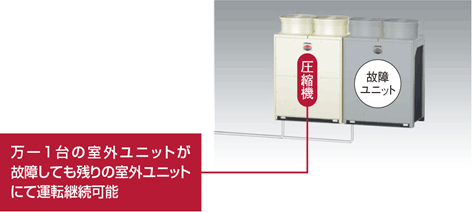

【省リスク】故障時も応急運転可能

室外ユニット故障時のバックアップ運転機能を装備。
万一の故障時でもシステムの完全停止を防げます。

●この機能は560型以上に適用されます。
●故障検出（アラーム発生）後にリモコン操作または室外制御基板のスイッチ設定で応急運転が可能です。
●応急運転は開始後８時間まで可能です。伝送異常など、故障内容によっては運転できない場合があります。

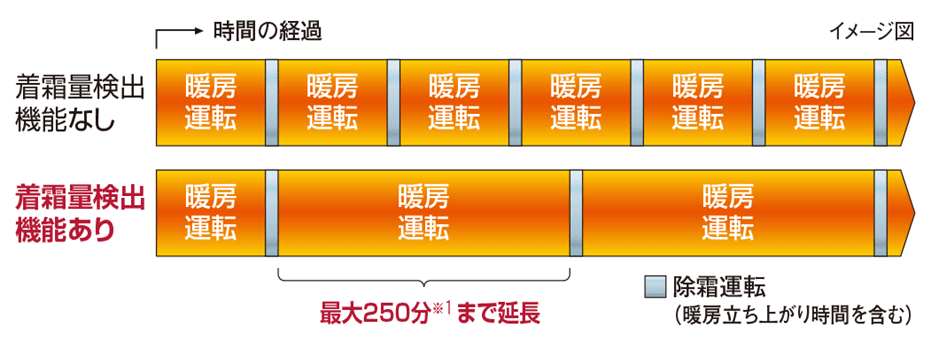

「着霜量検出機能」で室外ユニットの着霜状態を細かく検知。これにより、除霜運転の頻度を低減するので、暖房運転は最大で約250分^※1まで延長できます。

• ※1 外気温度－15℃での最大連続運転時間。連続運転時間は、外気温度などの条件により異なります。

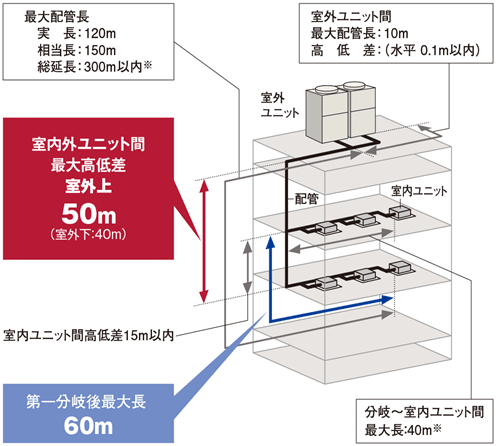

さまざまな配管施工制約に対応可能

室内外ユニット間の最大配管長や室内外間高低差などさまざまな配管 施工制約に対応可能。大規模物件でも柔軟な設計が可能です。

• ※ 室内ユニット接続台数および冷媒最大追加封入量に制限があります。詳細はデジタルカタログをご参照ください。

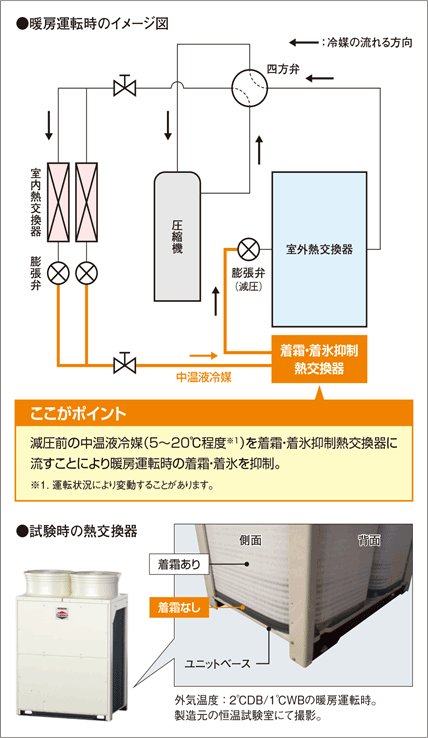

室外ユニットベース部の凍結を抑制

室外熱交換器下部に着霜・着氷抑制熱交換器を配置。暖房運転時、減圧前の中温液冷媒を流し、熱交換器下部の着霜・着氷を抑制することで、ユニットベース部の凍結を抑えます。
