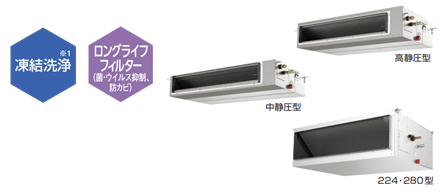

てんうめ

薄型ボディーでもゆとりの機外静圧で本格ダクトによる分散空調、
インテリア性の高い空調を実現

冷媒R32冷媒R410ARPI-GP KA(KAH)/RPI-GP KAC(KACH)【NEW】

冷媒R410ARPI-GP K(K3)(KH2)/RPI-GP KC3(KCH2)

※1 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-mini モジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
※2 酵素フィルターはオプションです。

主な製品特長
その他の製品特長
主要機能一覧

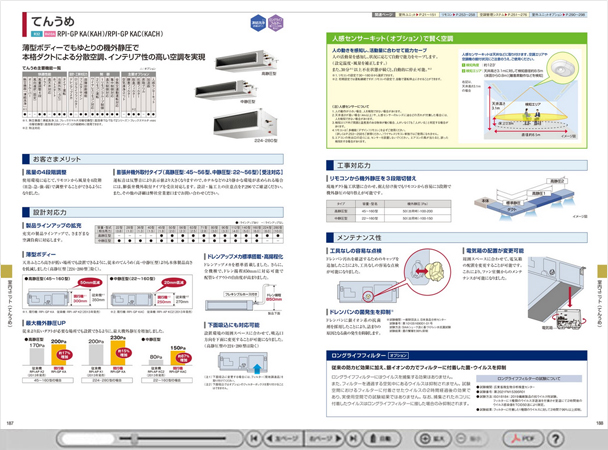

関連資料（標準仕様表、デジタルカタログなど）

主な製品特長

■設計対応力

製品ラインアップの拡充

充実の製品ラインアップで、さまざまな空調負荷に対応します。

■製品ラインアップ

冷媒R32 冷媒R410A

●：ラインアップあり、-：ラインアップなし

容量・型名 (相当馬力)	22型 (0.8)	28型 (1.0)	36型 (1.3)	40型 (1.5)	45型 (1.8)	50型 (2.0)	56型 (2.3)	63型 (2.5)	71型 (2.8)	80型 (3.0)	90型 (3.3)	112型 (4.0)	140型 (5.0)	160型 (6.0)
高静圧型	-	-	-	-	●	●	●	●	●	●	●	●	●	●
中静圧型	●	●	●	●	●	●	●	●	●	●	●	●	●	●

冷媒R32 冷媒R410A

●：ラインアップあり、-：ラインアップなし

容量・型名 (相当馬力)	22型 (0.8)	28型 (1.0)	36型 (1.3)	40型 (1.5)	45型 (2.0)	50型 (2.3)	56型 (2.3)	63型 (2.5)	71型 (2.8)	80型 (3.0)	90型 (3.3)	112型 (4.0)	140型 (5.0)	160型 (6.0)	224型 (8.0)	280型 (10.0)
高静圧型	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●
中静圧型	●	●	●	●	●	●	●	●	●	●	●	●	●	●	-	-

薄型ボディー

天井ふところ高さが低い場所でも設置できるように、従来のてんうめ（高・中静圧型）よりも本体製品高さを低減しました。（冷媒R410Aの場合高静圧型［224・280型］除く。）

※1【冷媒R32】現行機：ＲＰＩ-ＧＰＫＡ　従来機：ＲＰＩ-ＡＰＫ２（2013年発売）
【冷媒R410A】現行機：RPI-GP K3 従来機：RPI-AP K2（2013年発売）
※2【冷媒R32】現行機：ＲＰＩ-ＧＰＫＡＣ　従来機：ＲＰＩ-ＡＰＫＣ２（2013年発売）
【冷媒R410A】現行機：RPI-GP KC3 従来機：RPI-AP KC2（2013年発売）

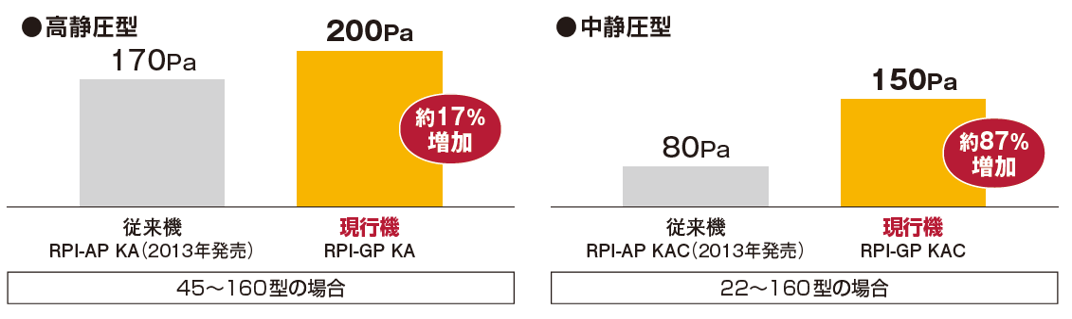

最大機外静圧UP

従来より長いダクトが必要な場所でも設置できるように、最大機外静圧を増加しました。

冷媒R32 冷媒R410A

ドレンアップメカ標準搭載・高揚程化

ドレンアップメカを標準搭載しました。さらに、全機種で、ドレン揚程850mmに対応可能で配管レイアウトの自由度が高まりました。

■工事対応力

リモコンから機外静圧を3段階切替え

現地ダクト施工状態に合わせ、据え付け後でもリモコンから容易に3段階で機外静圧の切り替えが可能です。

冷媒R32 冷媒R410A

タイプ	容量・型名	機外静圧（Pa）
高静圧型	45～160型	50（出荷時）-100-200
中静圧型	22～160型	50（出荷時）-100-150

冷媒R32 冷媒R410A

タイプ	容量・型名	機外静圧（Pa）
高静圧型	45～160型	50（出荷）-100-200
高静圧型	224・280型	50（出荷）-100-230
中静圧型	22～160型	50（出荷）-100-150

人感センサーキット（オプション）で賢く空調

人の動きを感知し、活動量に合わせて能力セーブ

人の活動量を感知し、状況に応じて自動で能力をセーブします。
（設定温度・風量・風向を補正します。）
また、30分^※1以上不在状態が続くと、自動的に停止可能。^※2

※1 リモコンの設定で30～180分から選択できます。
※2 初期設定では運転継続ですが、リモコンの設定で、自動で運転停止にさせることができます。

（注）人感センサーについて

*: 人の動作が小さい場合、人を検知できない場合があります。
*: 天井高さが高い場合（4m以上）や、人感センサーのレンズに油などの汚れが付着した場合には、人を検知できない場合があります。
*: 検知エリア内で周囲と温度差のある物体が動く場合、人がいなくても「人がいる」と判定する場合があります。
*: 【冷媒R32】センサー制御には多機能デザインリモコンが必要です。
*: 【冷媒R410A】センサー制御には多機能（デザイン）リモコンが必要です。
（詳しくはデジタルカタログをご参照ください。）ワイヤレスリモコン単独ではご使用になれません。
*: エアコンの吹出口の近くには、センサーを設置しないでください。エアコンの風が当たると、誤った検知をする場合があります。

人感センサーキットは天井などに取り付けます。空調エリアや空調機の据付状況にご注意のうえ、ご使用ください。

■検知角度：約123°
■検知エリア：天井高さ3.1mに対して検知直径約8.5m （床面から0.8m）[離着席動作などを検知]

下記は、天井高さ3.1mの場合

酵素フィルター（オプション）

フィルターに使われている酵素とは...

フィルター繊維に固定化された天然の酵素が、付着した微生物の増殖を抑制し、二次汚染を低減します。天然の酵素を利用していることから安全性にも優れ、また、酵素自体は消費されないため長時間にわたりその効果を維持できる特長があります。

酵素フィルターの詳細はこちら

冷媒R32採用に伴う安全対策について

ビル用マルチエアコンの冷媒R32採用に伴う安全対策について、日立は、JRA規格（日本冷凍空調工業会が制定、発行する規格）「JRA GL-16」「JRA GL-20」「JRA4070」に準拠した室内ユニットの制御やオプション（冷媒検知警報器・安全遮断弁）をラインアップしました。

冷媒R32採用に伴う安全対策について

その他の製品特長

ロングライフフィルター（オプション）

従来の防カビ効果に加え、銀イオンの力でフィルターに付着した菌・ウイルスを抑制します。

ロングライフフィルターにはウイルスを捕集する効果はありません。また、フィルターを通過する空気中にあるウイルスは抑制されません。試験空間におけるフィルターに付着させたウイルスの2時間経過後の効果であり、実使用空間での試験結果ではありません。なお、捕集されたホコリに付着したウイルスはロングライフフィルターに接した場合のみ抑制されます。

ロングライフフィルターの試験について

●試験機関：広東省微生物分析検査センター
●試験番号：第2021FM15395R01
●試験方法：ISO18184：2019繊維製品の抗ウイルス性試験。
　　　　　　フィルターに1種類のウイルス浮遊液を付着させ室温にて2時間後のウイルス感染値をTCID50法により測定。
●試験結果：フィルターに付着した１種類のウイルスに対して2時間で99%以上抑制。

お客さまメリット

●: 風量の4段階調整
●: 膨張弁機外取付タイプ（高静圧型：45～56型、中静圧型：22～56型）【受注対応】

設計対応力

●: 下面吸込にも対応可能

メンテナンス性

●: 工具なしの容易な点検
●: 電気箱の配置が変更可能
●: ドレンパンの菌発生を抑制^*1

*1: 試験機関：一般財団法人　日本食品分析センター
試験番号：第10105169001-01号
試験方法：SIAAシェーク法に基づくドレン水抗菌試験
試験結果：菌の繁殖を99%抑制

オプション部品

●: クリーン空調に対応したオプション【抗菌加工高性能フィルター】
●: 施工環境に合わせた各種オプション部品を用意【フィルターボックス】、【角ダクトフランジ】、【フレキシブルダクト】、【自然蒸発式加湿器】

主要機能一覧

冷媒R32 冷媒R410A

快適性能
	熱交換器「凍結洗浄」^*1	●
	オートルーバー	-
	風向選択（固定）	-
	風量調整4段	●
	ドライ	●
	高天井対応	-
	ホットスタート	●
	冷房外気（-5℃）	●
	タイマー運転	●
設計・工事対応力
	ドレンアップメカ	●
	ロングライフフィルター	△
	フィルターサイン	●
	故障診断機能	●

制御	ワイヤレスリモコン対応	●
	2リモコン運転	●
	1リモコングループ制御	●
	遠方制御対応	●
	集中制御対応	●
	全熱交連動運転対応	●
主要オプション	空気清浄ユニット	-
	酵素フィルター	●
	脱臭フィルター^*2	●
	抗菌フィルター	●
	昇降グリル	-
	加湿器	●
	人感センサーキット	●

*1: 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-miniモジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
*2: 特注対応

△：オプション
