てんかせ４方向

個別ルーバー設定機能で空間の快適性をアップ

冷媒R32冷媒R410ARCI-GP KA【NEW】

冷媒R410ARCI-GP K3

※1 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-mini モジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
※2 酵素フィルターはオプションです。

主な製品特長
その他の製品特長
主要機能一覧

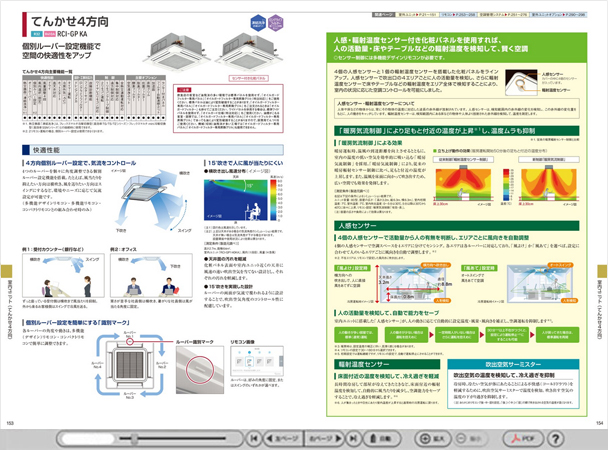

関連資料（標準仕様表、デジタルカタログなど）

主な製品特長

■快適性能

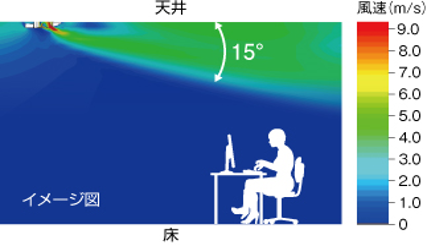

15°吹きで人に風が当たりにくい

横吹き出し風速分布（イメージ）

*: 図の色は風速を示しています。
*: 上記は天井がある場合の気流角度のシミュレーション結果です。天井が無い場合は気流角度が下がる場合があります。

［測定条件（日立調べ）］
【冷媒R32】高さ2.7m、面積64m2、室内ユニット「RCI-GP140KA」、風向（1段目）、風量（H急風)
【冷媒R410A】高さ2.7m、面積64m2、室内ユニット「RCI-GP140K3」、風向（1段目）、風量（H急風）

■天井面の汚れを軽減

化粧パネル表面やユニット近くの天井に風速の速い吹出空気を当てない設計とし、それぞれの汚れを軽減します。

15°吹きを実現した設計

ルーバーの両面が気流で覆われるように設計することで、吹出空気角度のコントロール性に配慮しています。

4方向個別ルーバー設定で気流をコントロール

4つのルーバーを個々に角度調整できる個別ルーバー設定機能を搭載。たとえば、風当たりを抑えたい方向は横吹き、風を送りたい方向はスイングにするなど、環境やニーズに応じて気流設定が可能です。

【冷媒R32】（多機能デザインリモコンとの組み合わせ時のみ）
【冷媒R410A】（多機能デザインリモコン・多機能リモコン・コンパクトリモコンとの組み合わせ時のみ

例1：受付カウンター（銀行など）

ずっと座っている受付側は横吹きで風当たりを抑制。
外から来るお客様側はスイングで冷風を送る。

例2：オフィス

寒さが苦手な社員側は横吹き。暑がりな社員側は風が当たる角度に固定。

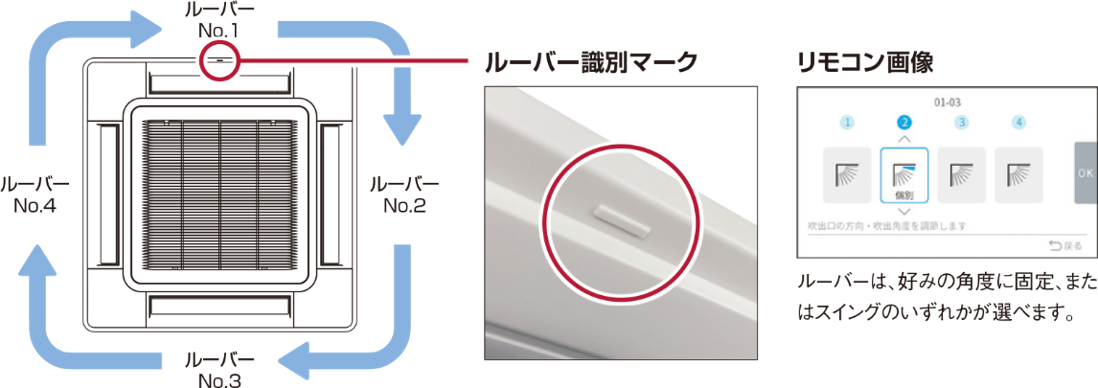

個別ルーバー設定を簡単にする「識別マーク」【NEW】

各ルーバーの角度や動きは、多機能デザインリモコンで^※1簡単に調整できます。

※1 【冷媒R410A】の場合は、多機能デザインリモコン・多機能リモコン・コンパクトリモコン

■工事対応力

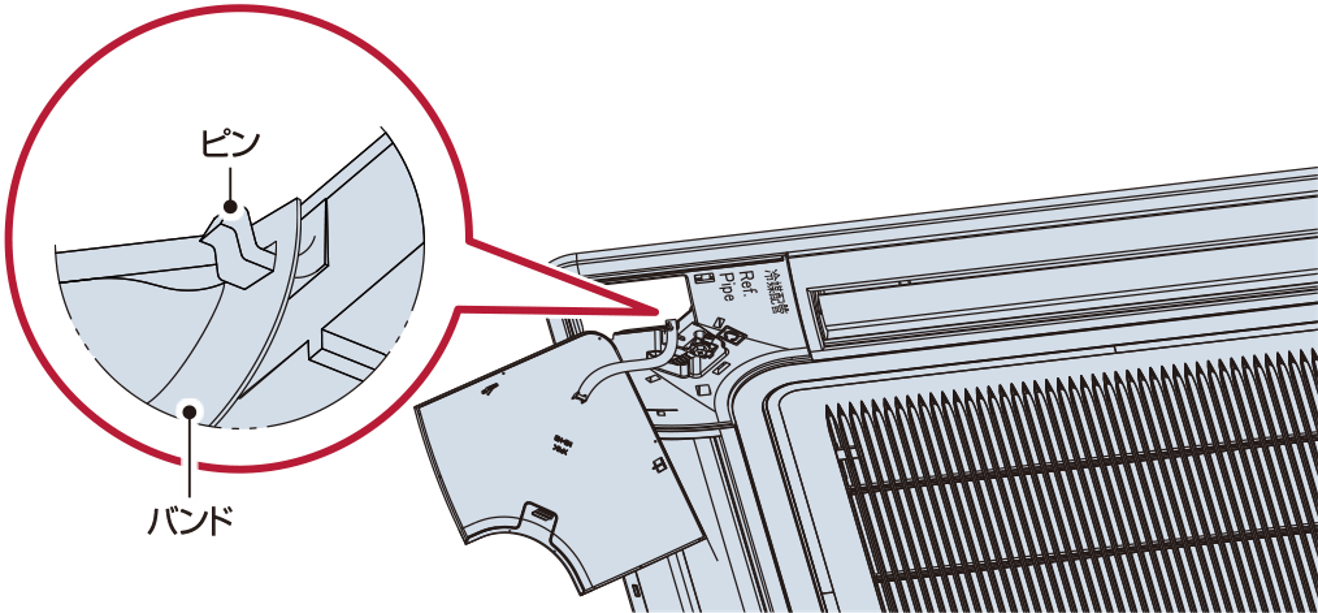

コーナーパネル簡単取付

コーナーパネルのバンドに引っ掛け位置を変更し、作業性を向上しました。

パネル取付けねじ紛失防止

従来、付属品だった取り付けネジを、ネジホルダーで化粧パネルに取り付けました。これにより据え付け時にネジを落としたり、紛失する心配がなくなります。

人感・輻射温度センサー付き化粧パネルを使用すれば、人の活動量・床やテーブルなどの輻射温度を検知して、賢く空調

*: 【冷媒R32】センサー制御には多機能デザインリモコンが必要です。
*: 【冷媒R410A】センサー制御には多機能（デザイン）リモコンが必要です。

4個の人感センサーと1個の輻射温度センサーを搭載した化粧パネルをラインアップ。人感センサーで吹出口の4エリアごとに人の活動量を検知し、さらに輻射温度センサーで床やテーブルなどの輻射温度をエリア全体で検知することにより、室内の状況に応じて快適な空調コントロールを可能にしました。

■検知角度：約123°
■検知エリア：
　天井高さ2.7m（28～90型）に対して検知直径約7.0m^*1（床面から0.8m）
　天井高さ3.2m（112～160型）に対して検知直径約8.8m^*1（床面から0.8m）

（注）人感センサーについて

*1: 人の動作が小さい場合、人を検知できない場合があります。
*: 検知エリアの隅は人を検知しにくくなります。
*: 天井高さが高い場合（4ｍ以上）や、人感センサーのレンズに油などの汚れが付着した場合には、人を検知できない場合があります。
*: 検知エリア内で、周囲と温度差のある物体が動く場合、人がいなくても「人がいる」と判定する場合があります。
*: 暖房時は設定温度の補正に伴い、肌寒く感じる場合があります。

●人感センサー・輻射温度センサーについて

人体や床などの物体からは、常にその物体の温度に対応した波長の赤外線が放射されています。人感センサーは、検知範囲内の赤外線の変化を検知し、この赤外線の変化量をもとに、人の動きをキャッチしています。輻射温度センサーは、検知範囲内にある床などの物体や人体より放射された赤外線を検知して、温度を測定します。

■設計対応力

狭い天井ふところに対応

28～71型のユニットの高さは248mm。天井ふところが確保されていない場所でもすっきり収まります。

*: 昇降グリルの下降距離はワイヤードリモコンにより設定可能。レイアウト変更により下降距離を変更する場合でも本体の設定変更がなく脚立が不要です。

「H急風タップ」＋「昇降グリル」で、最大5.0ｍまでの高天井に対応

H急風タップの使用で4.2mまで、さらに昇降グリル付きパネルを使用すれば5.0mまでの高天井に対応できます（140型クラス）。
郊外型店舗やショールームなど、幅広いニーズに応えます。

（単位：m）

			吹出使用数
			28～63型			71～90型			112～160型
			4方向	3方向	2方向	4方向	3方向	2方向	4方向	3方向	2方向
天井高さ	標準パネル	急風	2.7	3.0	3.3	2.7	3.0	3.3	3.2	3.6	4.0
	標準パネル	H急風	3.5	3.6	3.6	3.5	3.6	3.6	4.2	4.3	4.3
	昇降グリル付きパネル＋塞ぎ板（^2）（^3）	急風	-	-	-	3.2	-	-	3.8	-	-
	昇降グリル付きパネル＋塞ぎ板（^2）（^3）	H急風	-	-	-	4.2	-	-	5.0	-	-

*: 3方向・2方向の設定については別売の「吹き出し口遮へいセット」が必要です。
*2: 昇降グリル付きパネル+塞ぎ板の値で使用する場合は、昇降グリル付きパネルに付属の吹出口の塞ぎ板を取り付けます。「-」の部分では塞ぎ板は使用できません。
*3: 昇降グリルで塞ぎ板を取り付けない場合は標準パネルと同一の天井高さとなります。昇降グリル使用時は天井ふところ高さが80mm高くなります。

■オプション

てんかせ4方向デザインパネル（オプション）

空調に新たな選択肢を

内装になじみやすいデザインを追求した、空調設備の新しい選択肢「Silent-Iconic」。4方向の吹出口を黒くすることで、すっきりとした印象に。さらに、中央の吸込口をブラインド形状にし、空間との調和を実現しました。従来の天井カセット4方向タイプと同様の高性能を備えつつ、天井埋込ダクトタイプと比べて据付工事がしやすく、導入コストが抑えられます。

てんかせ4方向デザインパネルの詳細はこちら

抗菌加工高性能フィルター（比色法90%相当^※1）オプション

浮遊ウイルスを捕集・抑制し、特定のウイルスの数を減少。PM2.5^※2などの微小な粉じんを捕集。

※1 別売のフィルターボックス（B-160H3）が必要です。
※2 PM2.5とは2.5μm以下の微小粒子物質の総称です。

浮遊ウイルスの捕集試験について（てんかせ4方向）

●試験空間での浮遊ウイルスの減少率（実使用空間ではありません。）

●試験機関：（一財）北里環境科学センター
●試験番号：北生発2021_0640号

●試験方法：約25m³の試験空間において、日立てんかせ4方向（型式：RCI-GP28K3）に日立高性能フィルターを搭載した状態で運転（風量：弱風量（増速設定2 ））し、浮遊ウイルスの変化を測定。一般社団法人日本電機工業会規格「家庭用空気清浄機」の附属書D「浮遊ウイルスに対する除去性能評価試験」を参考に評価を実施。浮遊ウイルスとは、ウイルス液を噴霧器で霧状にしたもの（粒子径0.3μm以上）であり、ウイルス単体ではありません。

●試験結果：30分で99％以上減少

抗菌加工高性能フィルターにはウイルス単体を捕集する効果はありません。また、フィルターを通過する空気中にあるウイルスは抑制されません。抗菌加工高性能フィルターで捕集されたホコリに付着したウイルスが、フィルターろ材の抗ウイルス剤に接した場合に、特定のウイルスの数を減少させます。フィルターに付着した1種類のウイルスに対する効果が確認されているのみです。実使用空間での試験結果ではありません。

（注）本製品は医療機器ではありません。

PM2.5^※2捕集率測定試験について（てんかせ4方向）

●試験方法：610mm×610mmの試験用フィルターをダクトに設置し、風速1.70m/sec（てんかせ4方向71型の風量設定H急風相当）と風速2.27m/sec（てんかせ4方向160型の風量設定H急風相当）におけるフィルター通過前後の粒子数を粒子計測器で測定。（自社基準）

●捕集効率測定粒子：JISZ8901の試験用粉体1の8種
●捕集効率算出方法：粒子径範囲0.3～2.5μｍに対する個数基準の平均捕集率

※2　PM2.5とは2.5μm以下の微小粒子物質の総称です。

0.3～2.5μmサイズの粒子を93.7％（71型）、92.4％（160型）捕集（実使用空間ではありません）し、0.3μm未満の微小粒子状物質については、捕集の確認はできておりません。また、空気中の有害物質のすべてを除去できるものではありません。

本フィルターは無機系の抗菌・抗ウイルス加工剤を使用した機能性不織布（倉敷繊維加工株式会社製）を日立空調機用フィルターとして製品化しています。

空気清浄ユニット（電気集じん器）オプション

粉じんや浮遊ウイルスを捕集・抑制

エアコンの運転に連動して電気集じん器が作動し、粉じんだけでなく、ウイルスを捕集します。さらに、エアコン停止時にサークルプラズマ機能でニオイを軽減、24時間停止時には捕集したウイルスを抑制します。

本空気清浄ユニット（電気集じん器）はミドリ安全エア・クオリティ株式会社の「4方向吹き出しパッケージエアコン用空気洗浄ユニット」を日立空調用空気清浄ユニットとして製品化しています。

酵素フィルター（オプション）

フィルターに使われている酵素とは...

フィルター繊維に固定化された天然の酵素が、付着した微生物の増殖を抑制し、二次汚染を低減します。天然の酵素を利用していることから安全性にも優れ、また、酵素自体は消費されないため長時間にわたりその効果を維持できる特長があります。

酵素フィルターの詳細はこちら

冷媒R32採用に伴う安全対策について

ビル用マルチエアコンの冷媒R32採用に伴う安全対策について、日立は、JRA規格（日本冷凍空調工業会が制定、発行する規格）「JRA GL-16」「JRA GL-20」「JRA4070」に準拠した室内ユニットの制御やオプション（冷媒検知警報器・安全遮断弁）をラインアップしました。

冷媒R32採用に伴う安全対策について

その他の製品特長

ロングライフフィルター（てんかせ４方向に標準装備）

従来の防カビ効果に加え、銀イオンの力でフィルターに付着した菌・ウイルスを抑制します。

ロングライフフィルターにはウイルスを捕集する効果はありません。また、フィルターを通過する空気中にあるウイルスは抑制されません。試験空間におけるフィルターに付着させたウイルスの2時間経過後の効果であり、実使用空間での試験結果ではありません。なお、捕集されたホコリに付着したウイルスはロングライフフィルターに接した場合のみ抑制されます。

ロングライフフィルターの試験について

●試験機関：広東省微生物分析検査センター
●試験番号：第2021FM05007R01
●試験方法：ISO18184：2019繊維製品の抗ウイルス性試験。
　　　　　　フィルターに1種類のウイルス浮遊液を付着させ室温にて2時間後のウイルス感染値をTCID50法により測定。
●試験結果：フィルターに付着した１種類のウイルスに対して2時間で99%以上抑制。

設計対応力

●: 高揚程DCドレンアップメカを搭載で、天井面より最大850mmまで可能
●: 吸込グリル90°回転取付可能
●: ルーバーシャッター機構で外観もすっきり！

クリーン性能

●: 天井面の汚れを抑制
●: 昇降グリル（オプション）でお手入れ簡単

工事対応力

●

天井開口寸法は860～910mm野縁の切断作業が軽減

●

丸ダクトの直取付けも可能に

●

本体取付け高さの微調整が簡単

●

電気品箱のメンテナンスが容易

●

吊りボルトピッチを変えずに本体の向きを90°回転可能

●

ドレン水チェックや排水作業が容易

●

パネルに仮掛けフック

●

ドレンパンの抗菌^*1処理

^*1: 試験機関：一般財団法人日本食品分析センター
試験番号：第10105169001-01号
試験方法： SIAAシェーク法に基づくドレン水抗菌試験
試験結果：菌の繁殖を99%抑制

●

配管作業性を向上

オプション

●

てんかせ４方向　デザインパネル

●

空気清浄ユニット（電気集じん器）

●

酵素フィルター

●

再利用可能な強力脱臭フィルター

●

室内ユニット上面で吊りボルト固定ができる上吊り金具^*2

●

室内ユニットへ外気を直接取入可能「新鮮空気取り入れキット」

●

昇降専用受光部キットの取り付けは、パネルコーナーポケットと取り替えセットするだけ

●

側面カバー【受注対応品】をラインアップ

●

てんかせ４方向フィルター自動清掃ユニット

*2: パネルを取り付けた状態で本体の吊り高さ調節ができなくなります。

ご注意

飲食店の客室など油飛沫の多い環境では標準パネルを使用せず、「オイルガードフィルター専用パネル」「オイルガードフィルター専用昇降グリル（特注対応）」をご使用ください。標準パネルは油により変形破損することがあります。「オイルガードフィルター専用パネル」「オイルガードフィルター専用昇降グリル」をご注文されるときは「オイルガードフィルター」も併せてご注文ください。ワイドパネルを併用する場合は、標準ワイドパネルを使用せず、「オイルガード仕様（特注対応）」をご使用ください。油煙がこもる客室・厨房では、「オイルガードフィルター専用パネル」「オイルガードフィルター専用昇降グリル」であっても油により変形破損することがありますので、厨房用てんつりをご使用ください。機械（切削）油飛沫が多い工場では「オイルガードフィルター専用パネル」「オイルガードフィルター専用昇降グリル」も使用できません。

主要機能一覧

冷媒R32 冷媒R410A

快適性能
	熱交換器「凍結洗浄」^*1	●
	オートルーバー	●
	個別ルーバー設定^*2	●
	風向選択（固定）	●
	風量調整4段	●
	ドライ	●
	高天井対応	●
	ホットスタート	●
	冷房外気（-5℃）	●
	タイマー運転	●
設計・工事対応力
	ドレンアップメカ	●
	ロングライフフィルター	●
	フィルターサイン	●
	故障診断機能	●

制御	ワイヤレスリモコン対応	●
	2リモコン運転	●
	1リモコングループ制御	●
	遠方制御対応	●
	集中制御対応	●
	全熱交連動運転対応	●
主要オプション	空気清浄ユニット	●
	酵素フィルター	●
	脱臭フィルター	●
	抗菌フィルター	●
	昇降グリル	●
	加湿器	●
	フィルター自動清掃ユニット	●
	センサー付きパネル	●

*1: 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-miniモジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
*2: 2リモコン運転の場合、個別ルーバー設定は使用できなくなります。
