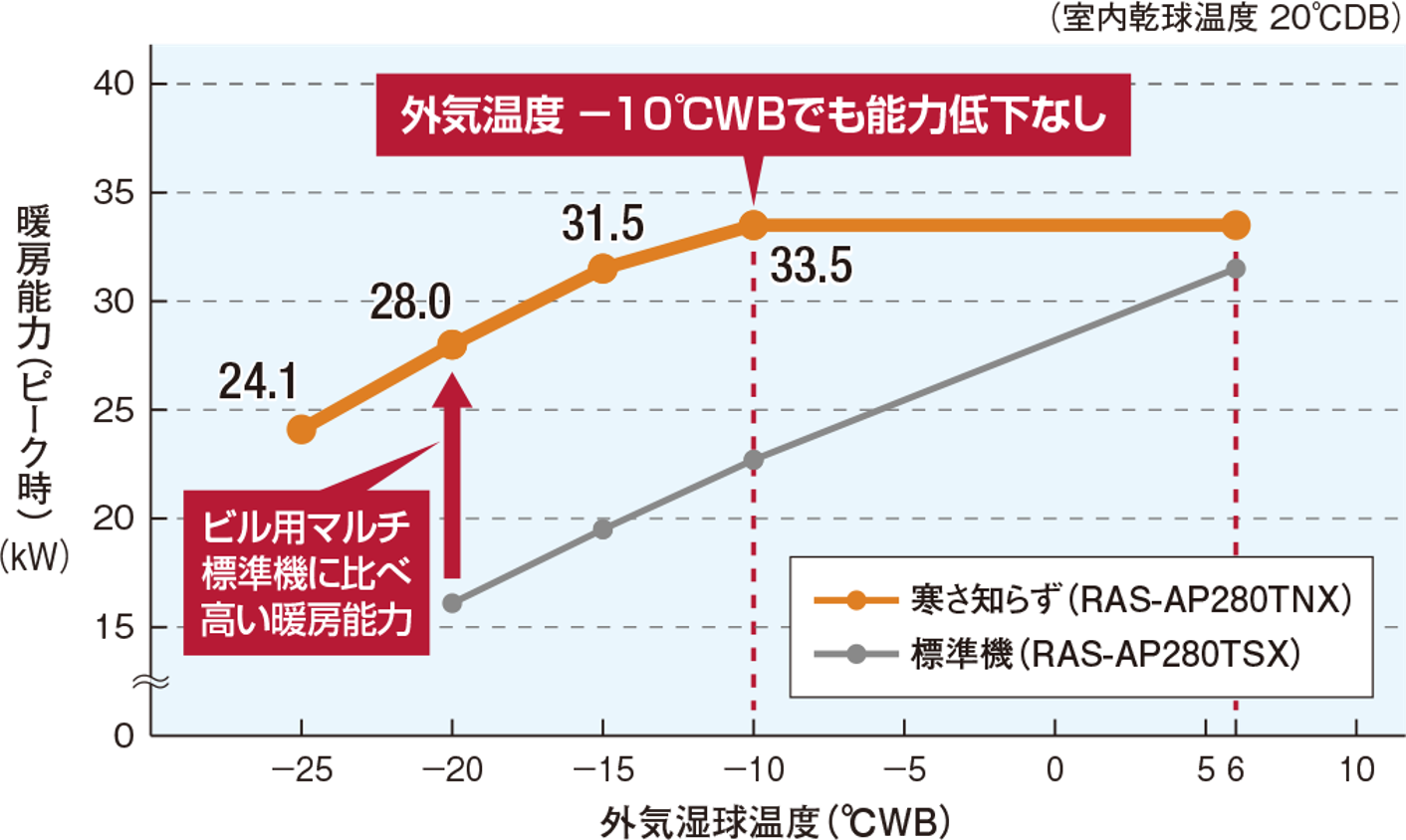

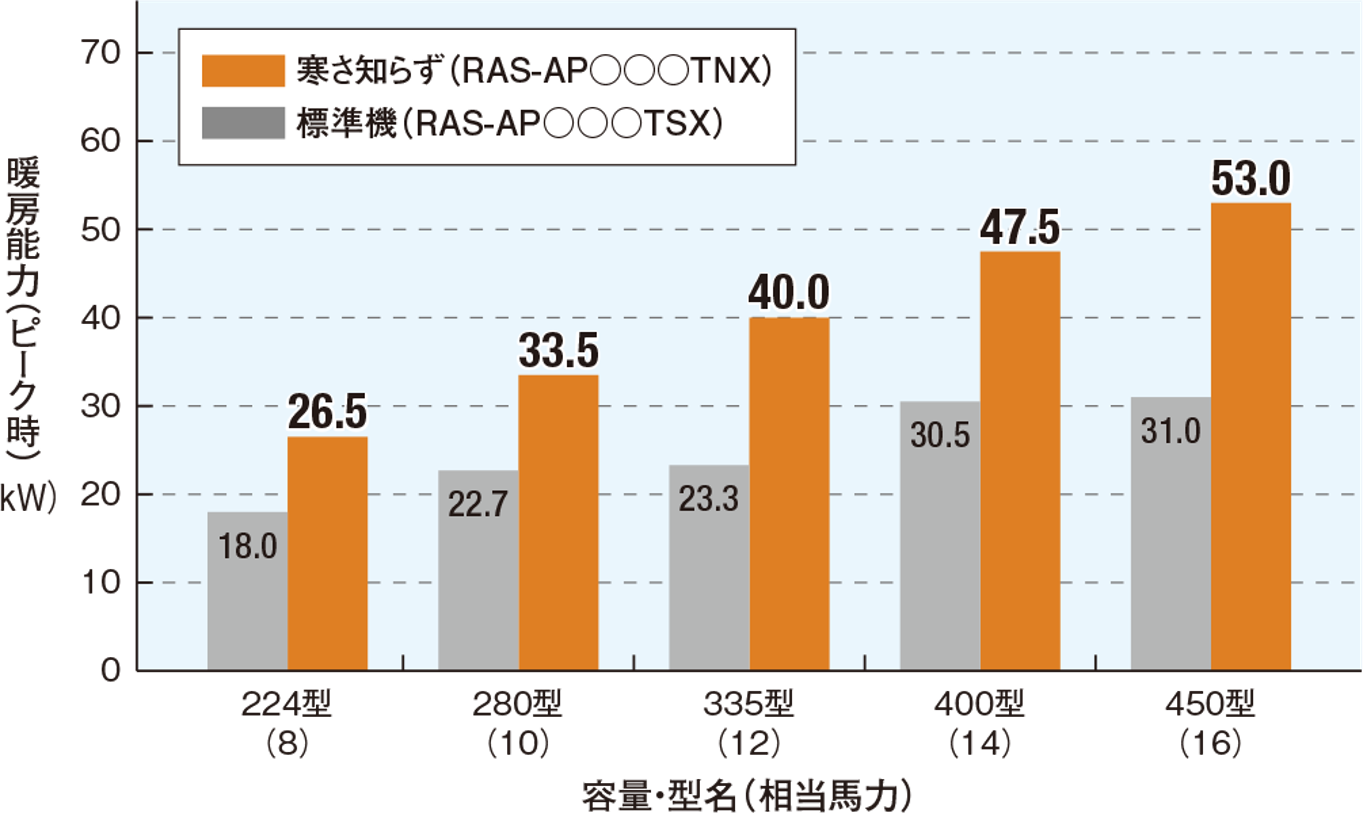

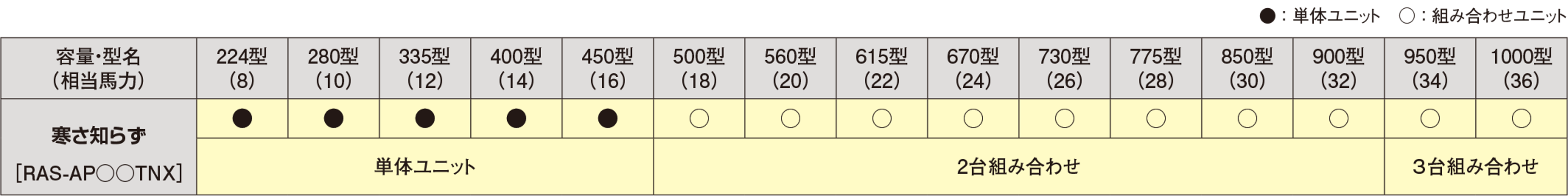

寒さ知らず　冷暖切換型（TNXシリーズ）

スムースドライブ2.0制御^※1

各室内ユニットからの必要負荷情報をもとに、室外ユニットにて適切な供給冷媒量を計算。インバーター圧縮機の回転数をコントロールし、必要負荷に応じた適正な冷媒量を室内ユニットに供給するスムースドライブ制御に、さらに詳細な室温情報を加え圧縮機の回転数をコントロールすることを可能としました。スムースドライブ制御に対して、さらに低負荷運転時の圧縮機のＯＮ・ＯＦＦ動作回数を抑えつつ、スムーズに運転することで 省エネ化を図りました。

• ※1 スムースドライブ2.0制御の対応可能な室内ユニットは、「てんかせ4方向」「てんかせJr.」「てんかせ2方向」「てんかせ1方向」「ビルトイン」「てんうめ」「てんつり」「かべかけ」「ゆかおき」「エコノフレッシュ」「厨房用てんつり」「クールショットマルチ（吹出温度制御を除く）」となります。それ以外の室内ユニットが同一冷媒系統に接続された場合、または多機能デザインリモコン（PC-ARFG2以降）を除くリモコンでリモコン内蔵サーミスターにより室温制御される場合には従来のスムースドライブ制御となります。

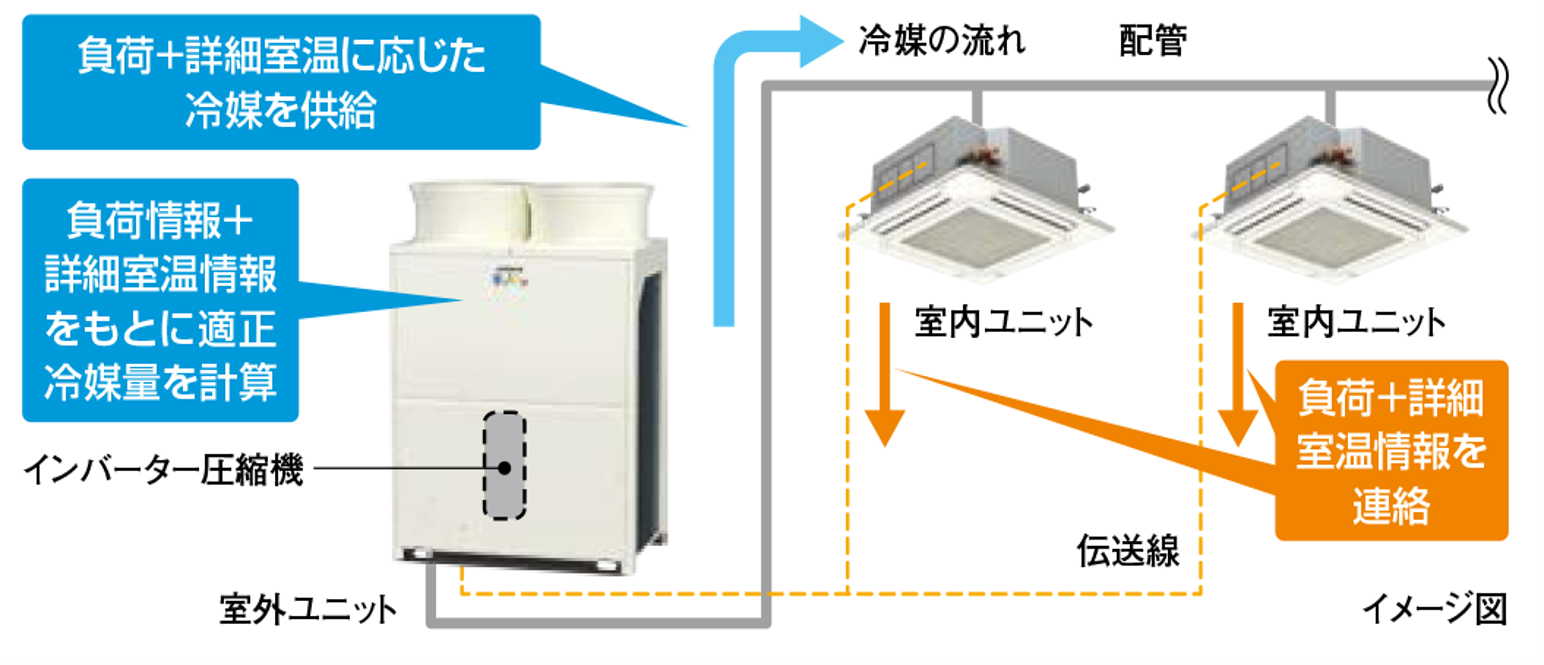

●「スムースドライブ2.0」制御のイメージ

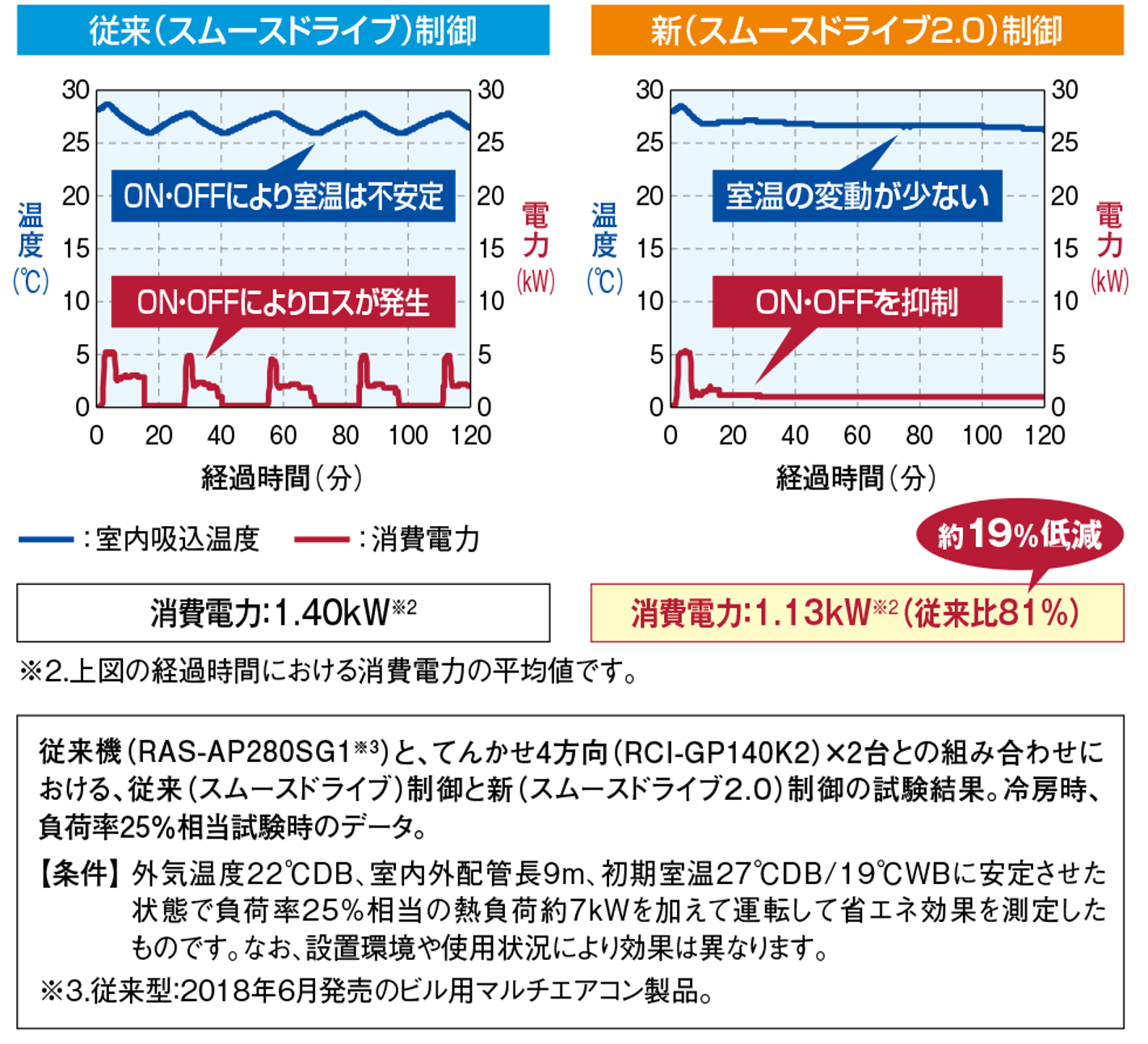

「スムースドライブ2.0」制御の省エネ効果の検証例

●発生頻度の高い冷房時負荷率25％相当時の試験による比較

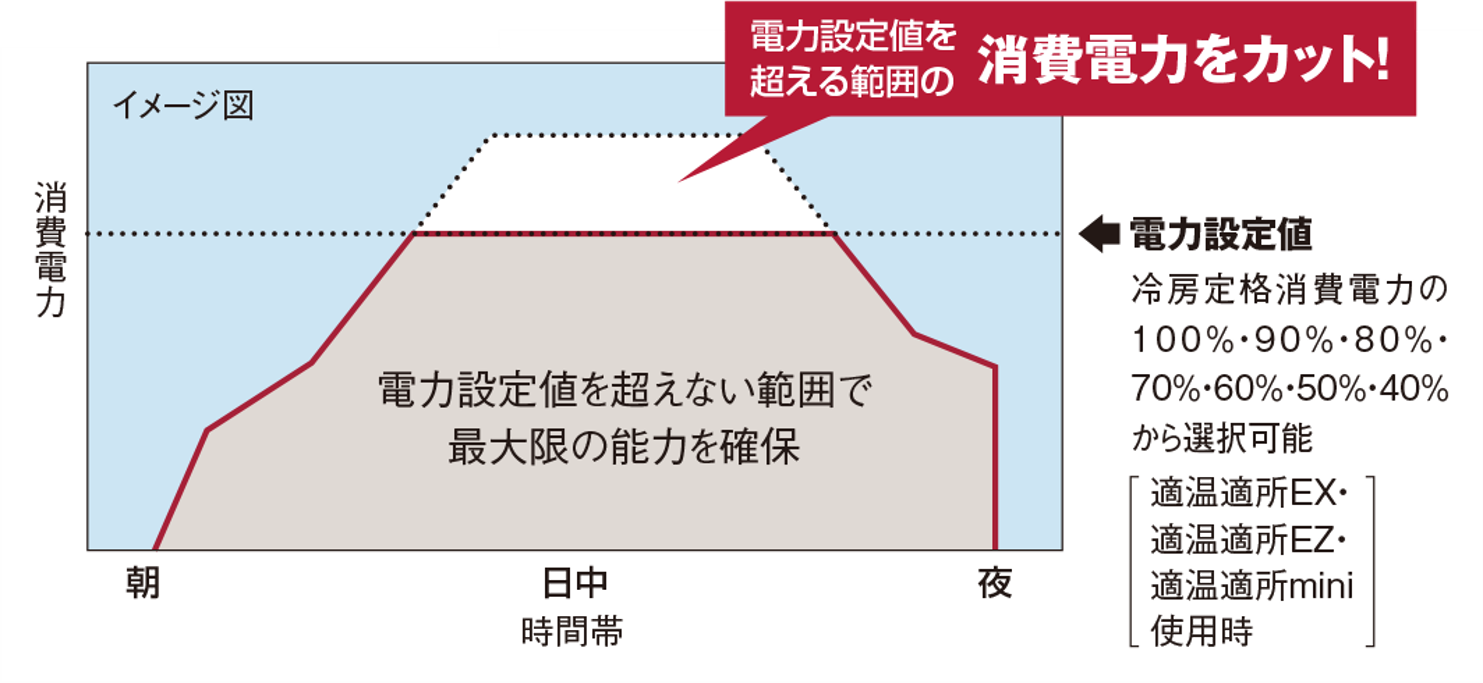

電力設定値を超える範囲の消費電力をカットし、最大電力の抑制に貢献できます。電流を自己検知して自動的にデマンド制御を行うので、信号配線工事は不要です。また、従来のデマンド信号によるデマンド制御も可能なので、状況に合わせてさまざまな操作を選べます。オプションの集中コントローラー（セントラルステーション適温適所EX・適温適所EZ・適温適所mini）から室外ユニットごとのスケジュール設定ができるので、設備管理者による設定および設定変更が可能です。

●セルフデマンド制御

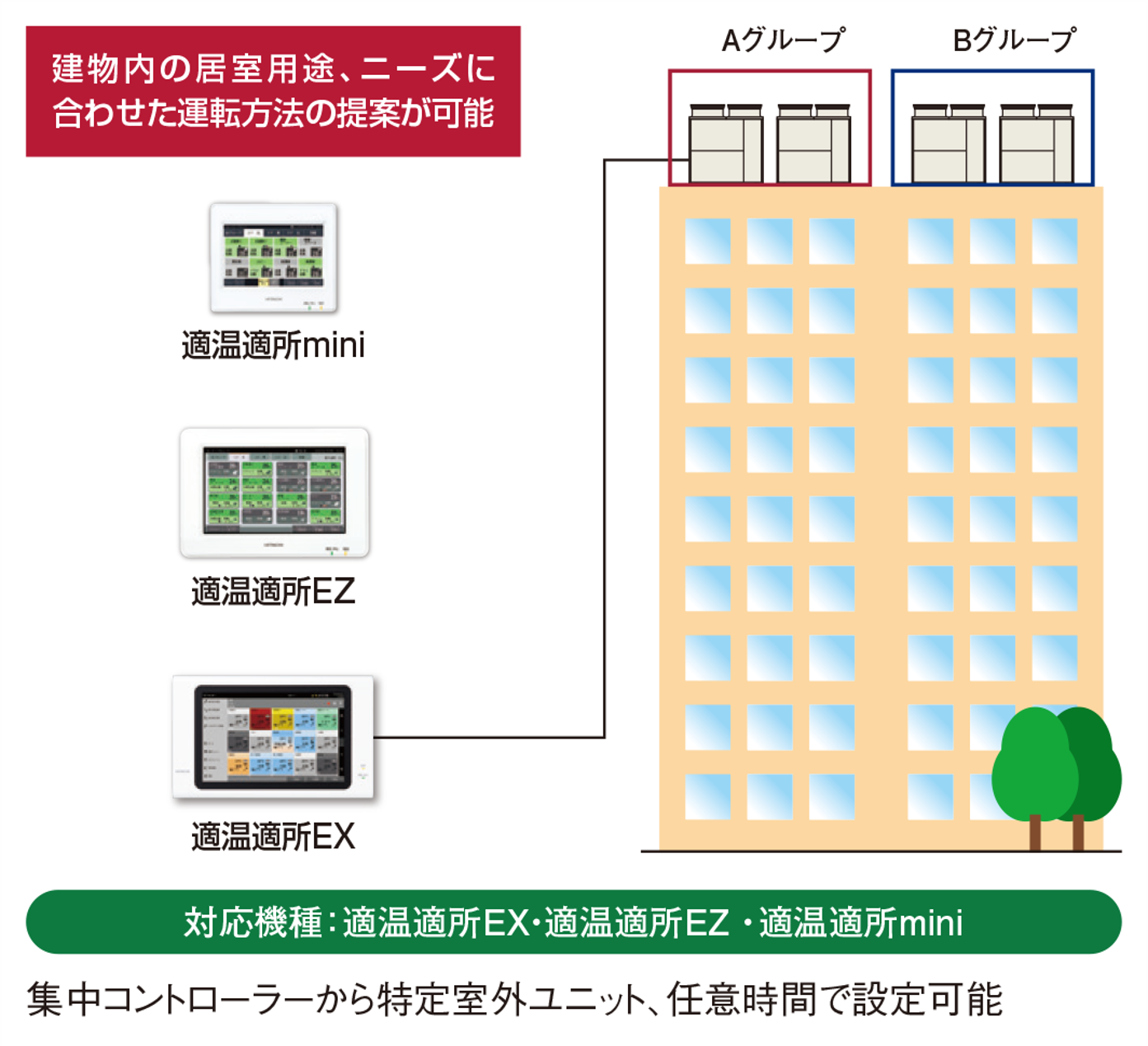

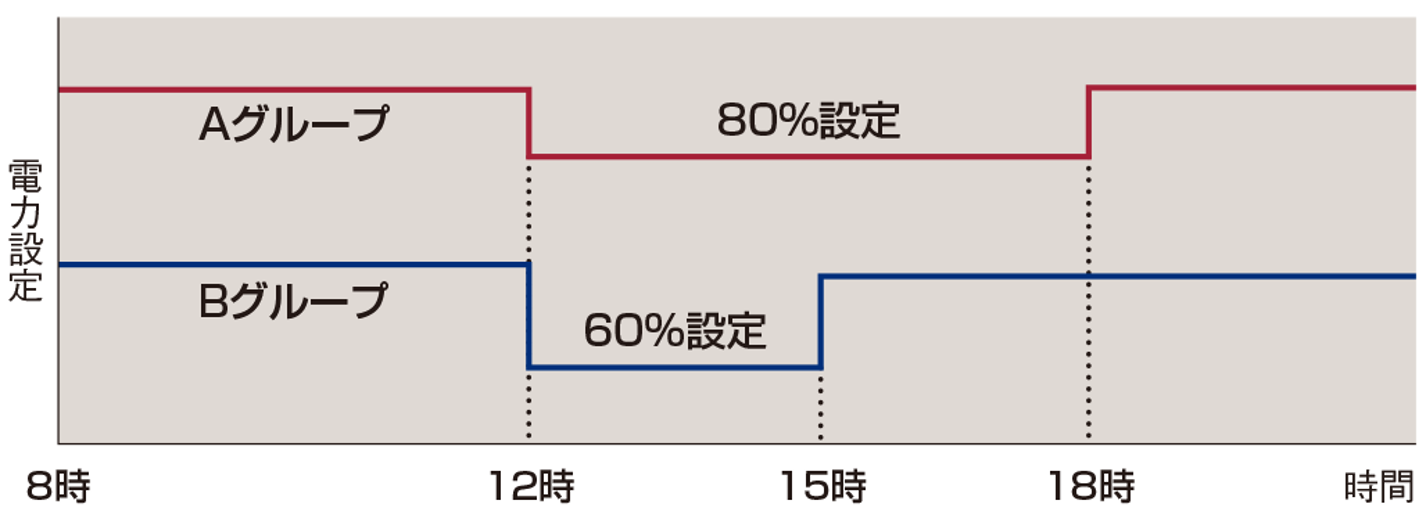

●設定例 ： 集中コントローラーを使いグループ単位でスケジュール設定を行う場合

• （注1）電力設定値（%表示）は、あくまでも目安値です。本制御で使用する値は電流からの演算値を使用しているため、電力計の値とは精度が異なります。最大電を精度良く管理する必要がある場合には、専用のデマンドコントローラー（市販品）をご使用ください。
• （注2）上記セルフデマンド設定をした場合、圧縮機の回転数を強制的に下げるため、能力は設定値に応じて低下します。
• （注3）運転制御状態（保護制御など）によっては一時的に表示値よりも高くなることがあります。
• （注4）本機能は最大電力（30分平均）を抑制する機能です。漏電遮断器、トランスなどの電源回路・電源配線の容量を小さくする目的でのご使用はできません。遮断器作動・機器故障の原因となりますのでご注意ください。
• （注5）適温適所EZには、専用のデマンドコントローラーを必要としない、デマンドコントロール機能搭載モデル（PSC-A64GTD3）も用意しています。詳しくはデジタルカタログを参照ください。

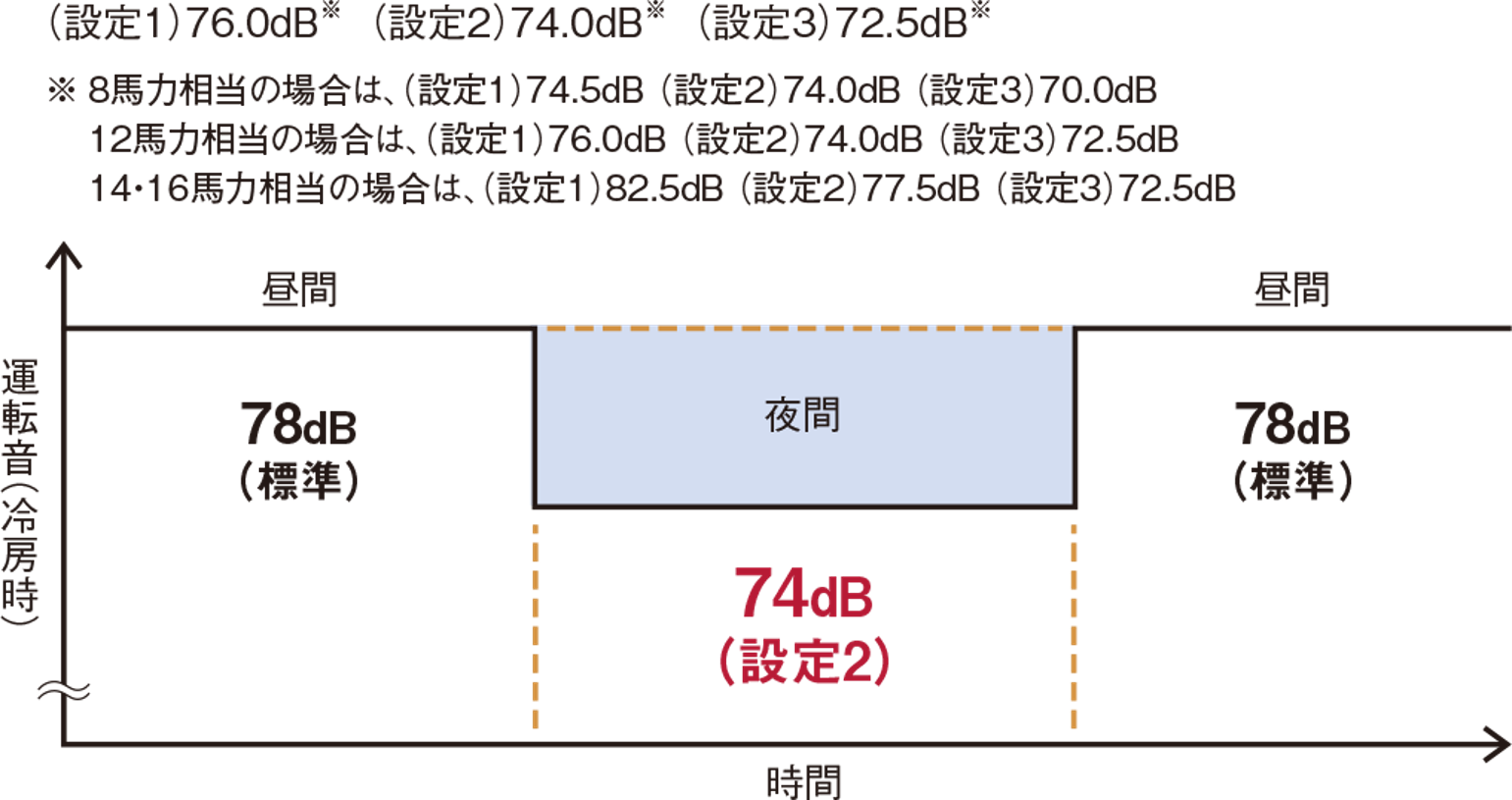

強制的に運転音低減を図る運転音低減機能を搭載しました。使用環境に応じて、運転音を3段階に設定できます。

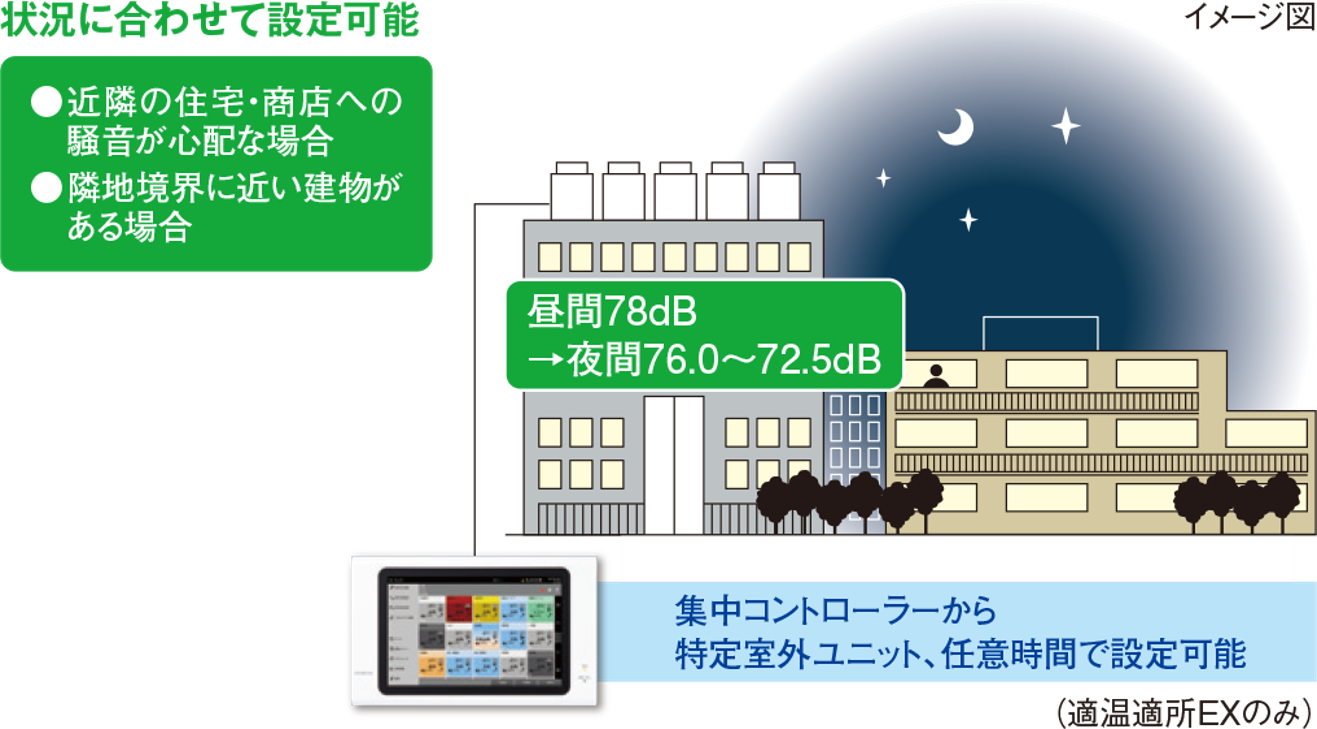

●設定例：夜間の運転音を低減（10馬力相当の場合）

• (注1) 夜間など、負荷の小さい条件でのみ使用可能です。
• (注2) 強制的に圧縮機回転数・室外ファン回転数を下げるため、能力低下・運転範囲が限定されます。
• (注3) 運転音は単体ユニットの場合の目安値です。運転制御状態によっては一時的に表示値よりも高く なることがあります。
  組み合わせユニットの場合、運転音は表示値よりも高くなります。
• (注4) 運転音は音響パワーレベルの値です。

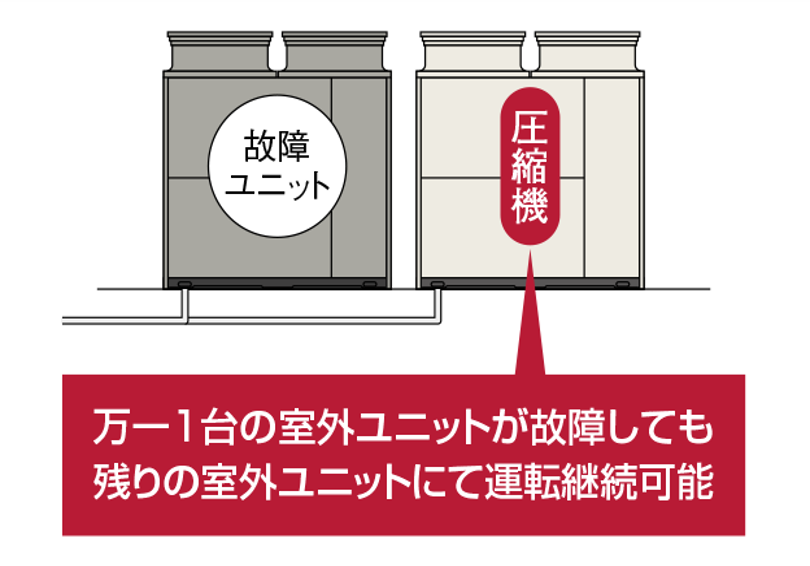

【省リスク】故障時も応急運転可能

室外ユニット故障時のバックアップ運転機能を装備。万一の故障時でもシステムの完全停止を防げます。

• ●この機能は500型以上に適用されます。
• ●故障検出（アラーム発生）後にリモコン操作または室外制御基板のスイッチ設定で応急運転が可能です。
• ●応急運転は開始後８時間まで可能です。伝送異常など、故障内容によっては運転できない場合があります。

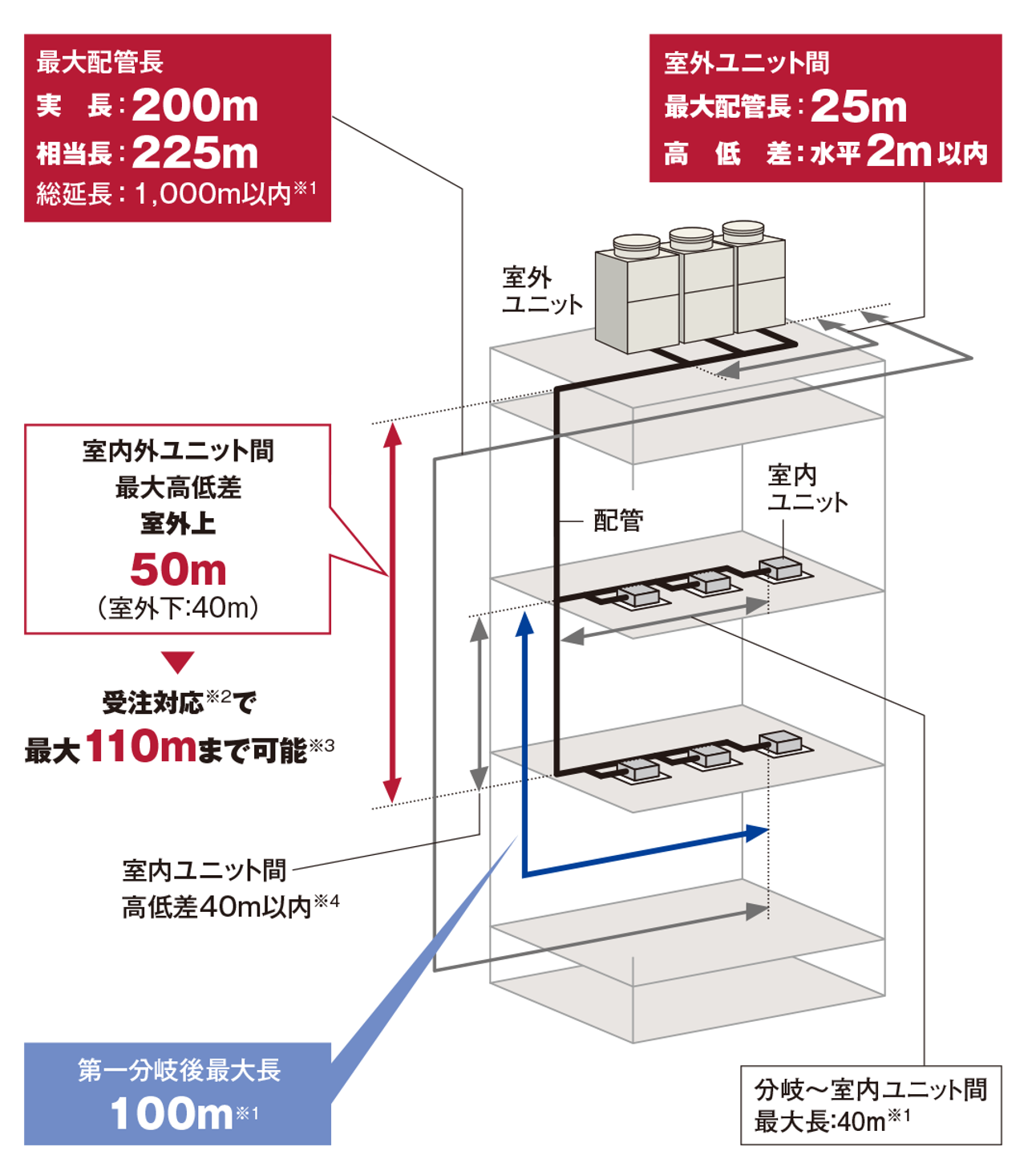

さまざまな配管施工制約に対応可能

室内外ユニット間の最大配管長や室内外間高低差などさまざまな配管施工制約に対応可能。大規模物件でも柔軟な設計が可能です。

• ※1 室内ユニット接続台数および冷媒最大追加封入量に制限があります。詳細はデジタルカタログをご参照ください。
• ※2 受注対応にて対応いたします。納品までに日数を要しますので、納期をお問い合わせください。
• ※3 室外ユニットが室内ユニットよりも上に設置されている場合のみです。
• ※4 外気処理エアコンについては、15m以内としてください。
