てんかせ１方向

3タイプの設置方法で天井設計プランのバリエーションに対応

冷媒R32冷媒R410ARCIS-GP KA

※1 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-mini モジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。

主な製品特長
その他の製品特長
主要機能一覧

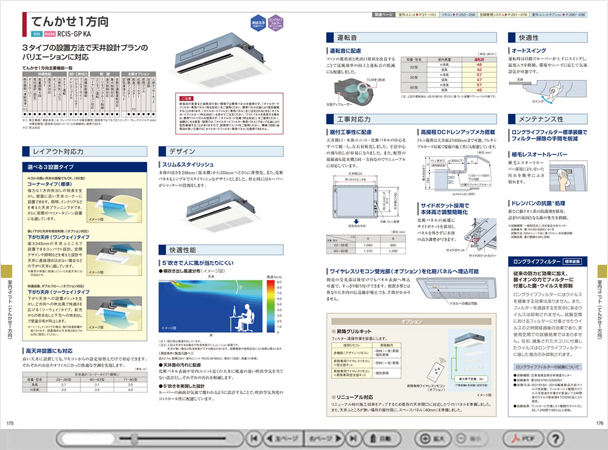

関連資料（標準仕様表、デジタルカタログなど）

主な製品特長

■レイアウト対応力

選べる3設置タイプ

4.0m の高い天井の部屋でもOK。（80型）

コーナータイプ（標準）

強力な1方向吹出しの特長を生かし、壁面に近い天井コーナーに設置できます。照明、インテリアなどを考えた天井プランニングができ、さらに窓際のペリメータゾーン設置にも適しています。

狭い下がり天井を有効利用。（オプション対応）

下がり天井〈ワンウェイ〉タイプ

高さ245mmの天井ふところで設置できるコンパクト設計。空間デザインや照明などを考えた設計や天井に直接埋め込めない場合などの下がり天井に適しています。

※ 暖気が床面に到達しにくいため高天井には不向きです。

快適送風、ダブルフロー。（オプション対応）

下がり天井〈ツーウェイ〉タイプ

下がり天井への設置メリットを生かし、2方向への吹出風で快適さを広げる〈ツーウェイ〉タイプ。前方からの吹き出しと下方への吹き出しで室温分布が向上します。

※〈ツーウェイ〉タイプの場合、風の到達距離が短くなります。設置場所は天井高さ約2.7m以内に限定してください。

高天井設置にも対応

高い天井に設置しても、リモコンからの設定切替えだけで対応できます。それぞれのお店やオフィスに合った快適な空調を実現します。

■天井高さ〈コーナータイプ（標準）

（単位：m）

容量・型名	22～36型	40～63型	71・80型
急風	2.7	3.1	3.5
H急風	3.0	3.5	4.0

■運転音

運転音に配慮

ファンの翼形状と吹出口形状を改良することで送風効率の向上と運転音の低減に配慮しました。

［単位：dB（A）］

容量・型名	室内風量	運転音
22型	H急風	48
22型	弱風	42
50型	H急風	57
50型	弱風	47
80型	H急風	57
80型	弱風	48

*: 上記の運転音は、JIS B 8616：2015に基づいた音響パワーレベルの値です。

オプション

人の動きを感知し、活動量に合わせて能力セーブ

人感センサーキット

人の活動量を感知し、状況に応じて自動で能力をセーブします。（設定温度・風量・風向を補正します。）また、30分^※1以上不在状態が続くと、自動的に停止可能。^※2余計な運転を極力抑えながら快適な室内環境を保ちます。

※1 リモコンの設定で30～180分から選択できます。
※2 初期設定では運転継続ですが、リモコンの設定で、自動で運転停止にさせることができます。

（注）人感センサーについて

*: 人の動作が小さい場合、人を検知できない場合があります。
*: 天井高さが高い場合（4m以上）や、人感センサーのレンズに油などの汚れが付着した場合には、人を検知できない場合があります。
*: 検知エリア内で周囲と温度差のある物体が動く場合、人がいなくても「人がいる」と判定する場合があります。
*: 【冷媒R32】センサー制御には多機能デザインリモコンが必要です。
*: 【冷媒R410A】センサー制御には多機能（デザイン）リモコンが必要です。
（詳しくはデジタルカタログをご参照ください。）ワイヤレスリモコン単独ではご使用になれません。

■検知エリア：天井高さ2.7mに対して検知範囲約7.0m^※3（床面から0.8m）

※3 ユニット真下の一部に人を検知できないエリアがあります。

上記は、天井高さ2.7mの場合

酵素フィルター（オプション）

フィルターに使われている酵素とは...

フィルター繊維に固定化された天然の酵素が、付着した微生物の増殖を抑制し、二次汚染を低減します。天然の酵素を利用していることから安全性にも優れ、また、酵素自体は消費されないため長時間にわたりその効果を維持できる特長があります。

酵素フィルターの詳細はこちら

冷媒R32採用に伴う安全対策について

ビル用マルチエアコンの冷媒R32採用に伴う安全対策について、日立は、JRA規格（日本冷凍空調工業会が制定、発行する規格）「JRA GL-16」「JRA GL-20」「JRA4070」に準拠した室内ユニットの制御やオプション（冷媒検知警報器・安全遮断弁）をラインアップしました。

冷媒R32採用に伴う安全対策について

その他の製品特長

ロングライフフィルター（てんかせ１方向に標準装備）

従来の防カビ効果に加え、銀イオンの力でフィルターに付着した菌・ウイルスを抑制します。

ロングライフフィルターにはウイルスを捕集する効果はありません。また、フィルターを通過する空気中にあるウイルスは抑制されません。試験空間におけるフィルターに付着させたウイルスの2時間経過後の効果であり、実使用空間での試験結果ではありません。なお、捕集されたホコリに付着したウイルスはロングライフフィルターに接した場合のみ抑制されます。

ロングライフフィルターの試験について

●試験機関：広東省微生物分析検査センター
●試験番号：第2021FM15395R01
●試験方法：ISO18184：2019繊維製品の抗ウイルス性試験。
　　　　　　フィルターに1種類のウイルス浮遊液を付着させ室温にて2時間後のウイルス感染値をTCID50法により測定。
●試験結果：フィルターに付着した１種類のウイルスに対して2時間で99%以上抑制。

快適性能

●: 5°吹きで人に風が当たりにくい

デザイン

●: スリム&スタイリッシュ

工事対応力

●: 据付工事性に配慮
●: 高揚程DCドレンアップメカ搭載
●: サイドポケット採用で本体高さ調整簡略化
●: ワイヤレスリモコン受光部（オプション）を化粧パネルへ埋込可能

快適性

●: オートスイング

メンテナンス性

●: ロングライフフィルター標準装備でフィルター掃除の手間を削減
●: 植毛レスオートルーバー
●: ドレンパンの抗菌^*1処理

*1: 試験機関：一般財団法人　日本食品分析センター
試験番号：第10105169001-01号
試験方法：SIAAシェーク法に基づくドレン水抗菌試験
試験結果：菌の繁殖を99%抑制

オプション

●: 昇降グリルキット（オプション）
●: リニューアル対応
●: 抗菌フィルター・脱臭フィルターをオプション設定

ご注意

飲食店の客室など油飛沫の多い環境では標準パネルを使用せず、「オイルガードフィルター専用パネル（特注対応）」をご使用ください。標準パネルは油により変形破損することがあります。「オイルガードフィルター専用パネル」をご注文されるときは「オイルガードフィルター（特注対応）」も併せてご注文ください。ワイドパネルを併用する場合は、標準ワイドパネルを使用せず、「オイルガード仕様（特注対応）」をご使用ください。油煙がこもる客室・厨房では、「オイルガードフィルター専用パネル」であっても油により変形破損することがありますので、厨房用てんつりをご使用ください。機械（切削）油飛沫が多い工場では「オイルガードフィルター専用パネル」も使用できません。

主要機能一覧

冷媒R32 冷媒R410A

快適性能
	熱交換器「凍結洗浄」^*1	●
	オートルーバー	●
	風向選択（固定）	●
	風量調整4段	●
	ドライ	●
	高天井対応	●
	ホットスタート	●
	冷房外気（-5℃）	●
	タイマー運転	●
設計・工事対応力
	ドレンアップメカ	●
	ロングライフフィルター	●
	フィルターサイン	●
	故障診断機能	●

制御	ワイヤレスリモコン対応	●
	2リモコン運転	●
	1リモコングループ制御	●
	遠方制御対応	●
	集中制御対応	●
	全熱交連動運転対応	●
主要オプション	空気清浄ユニット	-
	酵素フィルター	●
	脱臭フィルター^*2	●
	抗菌フィルター	●
	昇降グリル	●
	加湿器	●
	人感センサーキット	●

*1: 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-miniモジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
*2: 受注対応
