てんかせ２方向

個別ルーバー設定機能搭載

冷媒R32冷媒R410ARCID-GP KA【NEW】

冷媒R410ARCID-GP K2

※1 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-mini モジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
※2 酵素フィルターはオプションです。

主な製品特長
その他の製品特長
主要機能一覧

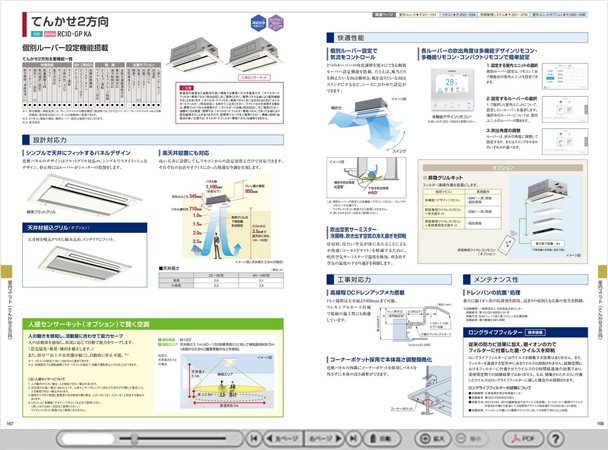

関連資料（標準仕様表、デジタルカタログなど）

主な製品特長

■設計対応力

シンプルで天井にフィットするパネルデザイン

化粧パネルのデザインはフラットグリル対応の、シンプルでスタイリッシュなデザイン。停止時にはルーバーがシャッターの役割をします。

天井材組込グリル（オプション）

天井材を吸込グリルに組み込め、インテリアにフィット。

高天井設置にも対応

高い天井に設置しても、リモコンからの設定切替えだけで対応できます。それぞれのお店やオフィスに合った快適な空調を実現します。

■天井高さ

（単位：m）

	22～36型	40～160型
急風	2.6	3.1
H急風	3.0	3.5

■快適性能

個別ルーバー設定で気流をコントロール

2つのルーバーの角度調整を別々にできる個別ルーバー設定機能を搭載。たとえば、風当たりを抑えたい方向は横吹き、風を送りたい方向はスイングにするなど、ニーズに合わせた設定ができます。

（注）個別ルーバーの設定には多機能（デザイン）リモコン・コンパクトリモコン^※1が必要です。
ワイヤレスリモコン単独ではご使用になれません。
※1 詳しくはデジタルカタログをご参照ください。

各ルーバーの吹出角度は多機能デザインリモコン・コンパクトリモコンで簡単設定

※ 詳しくはデジタルカタログをご参照ください。

1.設定する室内ユニットの選択

個別ルーバー設定は、リモコン1台で複数台の室内ユニットを設定できます。

2.設定するルーバーの選択

1.で選択した室内ユニットについて、設定したいルーバーを選択します。選択中のルーバーについては、室内ユニットのルーバーが開きます。

3.吹出角度の調整

ルーバーは、好みの角度に調整して固定するか、またはスイングさせるかのいずれかが選べます。

人感センサーキット（オプション）で賢く空調

人の動きを感知し、活動量に合わせて能力セーブ

人の活動量を感知し、状況に応じて自動で能力をセーブします。（設定温度・風量・風向を補正します。）
また、30分^※1以上不在状態が続くと、自動的に停止可能。^※2

※1 リモコンの設定で30～180分から選択できます。
※2 初期設定では運転継続ですが、リモコンの設定で、自動で運転停止にさせることができます。

（注）人感センサーについて

*: 人の動作が小さい場合、人を検知できない場合があります。
*: 天井高さが高い場合（4m以上）や、人感センサーのレンズに油などの汚れが付着した場合には、人を検知できない場合があります。
*: 検知エリア内で周囲と温度差のある物体が動く場合、人がいなくても「人がいる」と判定する場合があります。
*: 【冷媒R32】センサー制御には多機能デザインリモコンが必要です。
*: 【冷媒R410A】センサー制御には多機能（デザイン）リモコンが必要です。
（詳しくはデジタルカタログをご参照ください。）ワイヤレスリモコン単独ではご使用になれません。

■検知角度：約123°
■検知エリア：天井高さ3.1m（40～160型標準高さ）に対して検知直径約8.5m 　　　　　　（床面から0.8m）[離着席動作などを検知]

下記は、天井高さ3.1mの場合

抗菌加工高性能フィルター（粒子捕集率0.7μm90％以上）オプション

銀イオンの力でフィルターに付着した菌・ウイルスを抑制します。

（注）抗菌加工

●試験機関：一般財団法人ボーケン品質評価機構
●試験方法：JIS L 1902　•活性値：6.2抗ウイルス加工
●試験機関：一般財団法人日本繊維製品品質技術センター
●試験方法：ISO18184による
●抗ウイルス方法：抗ウイルス剤をフィルターろ材に塗布
●活性値：3.7（無加工品と比較、2時間後）

無機系の銀イオンで制菌加工（一般用途）と抗ウイルス加工をし、SEK認証マークを取得したフィルターろ材を使用。

本フィルターは無機系の抗菌・抗ウイルス加工剤を使用した機能性不織布（倉敷繊維加工株式会社製）を日立空調機用フィルターとして製品化しています。

（注）高性能フィルター自体にはウイルスの捕集効果はなく、高性能フィルターで捕集されたホコリに付着したウイルスが、高性能フィルターに接した場合に、特定のウイルスの数を減少させます。
試験は高性能フィルターに付着させたウイルスの2時間経過後の効果であり、実使用空間での試験結果ではありません。
※ 高性能フィルターに付着した1種類のウイルスに対する効果が確認されているのみです。
※ 本製品は医療器具ではありません。

PM2.5^※1などの微小な粉じんも捕集

0.3～2.5μmサイズの粒子を90％以上^※2捕集

※1 PM2.5とは2.5μm以下の微小粒子物質の総称です。
※2 上記数値は、フィルターの性能試験に基づく性能であり、実機の性能とは異なります。このフィルターでは0.3μm未満の微粒子状物質については、除去の確認はできていません。また、空気中の有害物質のすべてを除去できるものではありません。

●試験方法：610mm×610mmの試験用フィルターをダクトに設置し、風速1.47m/sec
（てんかせ２方向９０型の風量設定H急風相当）と風速1.47m/sec（てんかせ２方向160型の風量設定H急風相当）におけるフィルター通過前後の粒子数を粒子計測器で測定。（自社基準）

●捕集効率測定粒子：JISZ8901の試験用粉体1の8種
●捕集効率算出方法：粒子径範囲0.3～2.5μｍに対する個数基準の平均捕集率

酵素フィルター（オプション）

フィルターに使われている酵素とは...

フィルター繊維に固定化された天然の酵素が、付着した微生物の増殖を抑制し、二次汚染を低減します。天然の酵素を利用していることから安全性にも優れ、また、酵素自体は消費されないため長時間にわたりその効果を維持できる特長があります。

酵素フィルターの詳細はこちら

冷媒R32採用に伴う安全対策について

ビル用マルチエアコンの冷媒R32採用に伴う安全対策について、日立は、JRA規格（日本冷凍空調工業会が制定、発行する規格）「JRA GL-16」「JRA GL-20」「JRA4070」に準拠した室内ユニットの制御やオプション（冷媒検知警報器・安全遮断弁）をラインアップしました。

冷媒R32採用に伴う安全対策について

その他の製品特長

ロングライフフィルター（てんかせ２方向に標準装備）

従来の防カビ効果に加え、銀イオンの力でフィルターに付着した菌・ウイルスを抑制します。

ロングライフフィルターにはウイルスを捕集する効果はありません。また、フィルターを通過する空気中にあるウイルスは抑制されません。試験空間におけるフィルターに付着させたウイルスの2時間経過後の効果であり、実使用空間での試験結果ではありません。なお、捕集されたホコリに付着したウイルスはロングライフフィルターに接した場合のみ抑制されます。

ロングライフフィルターの試験について

●試験機関：広東省微生物分析検査センター
●試験番号：第2021FM05007R01
●試験方法：ISO18184：2019繊維製品の抗ウイルス性試験。
　　　　　　フィルターに1種類のウイルス浮遊液を付着させ室温にて2時間後のウイルス感染値をTCID50法により測定。
●試験結果：フィルターに付着した１種類のウイルスに対して2時間で99%以上抑制。

快適性能

●: 吹出空気サーミスター　冷房時、吹き出す空気の冷え過ぎを抑制

工事対応能力

●: 高揚程DCドレンアップメカ搭載
●: コーナーポケット採用で本体高さ調整簡略化

メンテナンス性

●: ドレンパンの抗菌^*1処理

*1: 試験機関：一般財団法人　日本食品分析センター
試験番号：第10105169001-01号
試験方法：SIAAシェーク法に基づくドレン水抗菌試験
試験結果：菌の繁殖を99%抑制

オプション

●: 昇降グリルキット
●: ダクトアダプター（新鮮空気取入用）をオプション設定
●: ダクト施工の自由度向上（分ダクトフランジ）
●: 抗菌フィルター・脱臭フィルターをオプション設定
●: フィルターボックスの据付作業性改善
●: 室内ユニット直付けで、専用ドレン配管不要の自然蒸発式加湿器

ご注意

飲食店の客室など油飛沫の多い環境では標準パネルを使用せず、「オイルガードフィルター専用パネル（特注対応）」をご使用ください。標準パネルは油により変形破損することがあります。「オイルガードフィルター専用パネル」をご注文されるときは「オイルガードフィルター（特注対応）」も併せてご注文ください。ワイドパネルを併用する場合は、標準ワイドパネルを使用せず、「オイルガード仕様（特注対応）」をご使用ください。油煙がこもる客室・厨房では、「オイルガードフィルター専用パネル」であっても油により変形破損することがありますので、厨房用てんつりをご使用ください。機械（切削）油飛沫が多い工場では「オイルガードフィルター専用パネル」も使用できません。

主要機能一覧

冷媒R32 冷媒R410A

快適性能
	熱交換器「凍結洗浄」^*1	●
	オートルーバー	●
	個別ルーバー設定^*2	●
	風向選択（固定）	●
	風量調整4段	●
	ドライ	●
	高天井対応	●
	ホットスタート	●
	冷房外気（-5℃）	●
	タイマー運転	●
設計・工事対応力
	ドレンアップメカ	●
	ロングライフフィルター	●
	フィルターサイン	●
	故障診断機能	●

制御	ワイヤレスリモコン対応	●
	2リモコン運転	●
	1リモコングループ制御	●
	遠方制御対応	●
	集中制御対応	●
	全熱交連動運転対応	●
主要オプション	空気清浄ユニット	-
	酵素フィルター	●
	脱臭フィルター^*3	●
	抗菌フィルター	●
	昇降グリル	●
	加湿器	●
	人感センサーキット	●

*1: 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-miniモジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
*2: 2リモコン運転の場合、個別ルーバー設定は使用できなくなります。
*3: 受注対応
