ダクト工事不要で個別運転可能
工場や倉庫などの大規模空間を快適に空調
冷媒R32冷媒R410ARPSR-GP28KA/RPSR-GP280KA
主な納入場所
工場・作業場／ゴルフ練習場／厨房／整備工場／ 物流倉庫／ショッピングセンター
- ※1 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-mini モジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
主な製品特長

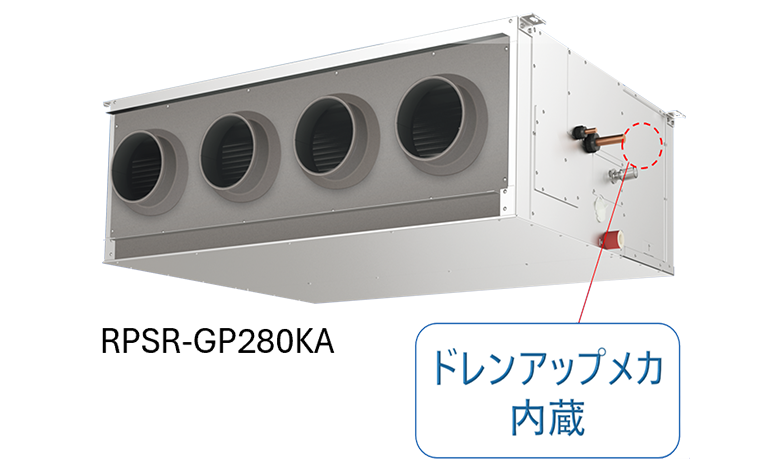

大空間向けエアコン280型（10馬力相当）【新発売】
20m先でも風速１m/sの風をお届け！

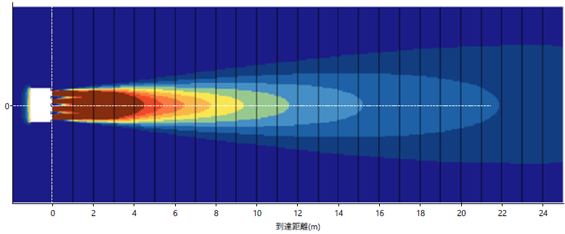

●風速分布（イメージ）
[シミュレーション条件]
送風運転、風量（H急風）
（注）周囲に外乱や気流の先に障害物などが無い場合のシミュレーション結果です。
設置環境や使用状況により効果は異なります。
クールショットマルチ 280型 紹介動画
●整備場や体育館や工場などの大規模空間を快適に空調
整備場

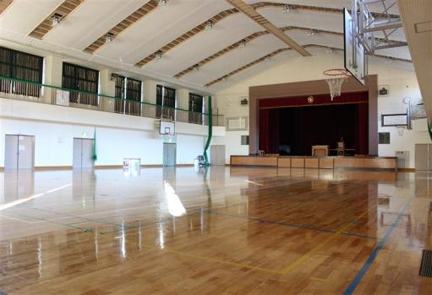

体育館

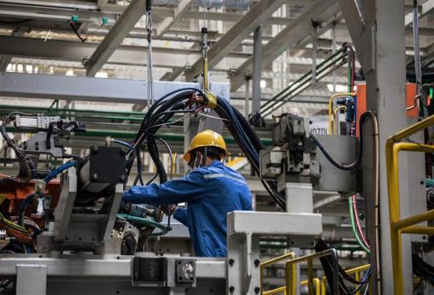

工場
●主な仕様
下記仕様値は計画値であり変更の可能性があります。
| 項目 | RPSR-GP280KA | |
|---|---|---|
| 主電源 | 三相200V 50/60Hz | |
| 冷媒※1 | R410A / R32 | |
| 冷房能力 [kW] | 28.0 | |
| 暖房能力 [kW] | 31.5 | |
| 消費 電力 |
冷房 [kW] | 0.63 |
| 暖房 [kW] | 0.61 | |
| 送風機電動機出力 [kW] | 0.84 | |
| 室内風量(H急-急-強-弱) [m3/min] | 80-72-64-48 | |
| 運転音(H急-急-強-弱) [dB(A)] | 78-75-72-65 | |
| 外形寸法 W×D×H [mm] | 1,380×1,227×470 | |
| 質量 [kg] | 93 | |
| 機外静圧 [Pa] | 0 | |
| 配管サイズ(液・ガス) [mm] | 液Φ6.35 ガスΦ12.7 | |
※1. 接続する室外ユニットにより冷媒は異なります。
●オプション
| 品名 | 型式 | ||
|---|---|---|---|
| 必須 オプション |
ロングライフフィルター※1 | F-280LI1 | |
| フィルターボックス(両側面取出し)※1※2 | B-280LI2 | ||
| 補助 | 冷媒検知警報器(別置型)※3 | PDA-GPZ | |
| ダクト | 延長ダクト(Φ200) | 1m | DE-S200P1M |
| ダクト止めバンド | DB-S200P | ||
| 吹出リング | PR-S200P | ||
| リモコン | 多機能デザインリモコン | PC-ARFG4 PC-ARFG4(B) | |
| コンパクトリモコン※4 | PC-ARC | ||
| 多機能リモコン | PC-ARF5 PC-ARFV4（音声ガイド付き） | ||
| 多言語対応多機能リモコン※4 | PC-ARFM（受注対応） | ||
| 受光部キット(別置タイプ)※5※6 | PC-ALHZ2（ニュートラルホワイト） | ||
| ワイヤレスリモコン | PC-AWR | ||
| 鍵付リモコンケース※7 | PC-KL5 | ||
- ※1.「フィルターボックス」内に「ロングライフフィルター」は標準で内蔵していませんので、必ず「フィルターボックス」と「ロングライフフィルター」が必要です。
- ※2. 吸込口は背面のみです。下面への変更はできません。
- ※3. R32ビル用マルチとの接続で安全対策が必要と判定された際に必要。安全装置としては別途「安全遮断弁」または「機械換気装置」が必要となります。
安全対策の詳細については、ビル用マルチエアコンのカタログをご参照ください。 - ※4.「コンパクトリモコン」「多言語対応多機能リモコン」を使用する場合は、熱交換器「凍結洗浄」機能は使用できません。
- ※5.「受光部キット」は、照明の影響で動作しにくくなる場合がありますので、照明よりできるだけ（1m以上）離して据え付けてください。
- ※6. 冷媒R32対応の安全装置が必要で「受光部キット」をご使用する場合、「多機能デザインリモコン」を親リモコン設定にし、 「受光部キット」を子リモコン設定にしてください。
- ※7.「鍵付リモコンケース」に収納するリモコンのケーブルを壁埋込み取り付けとする場合は、JISボックスを使用してください。

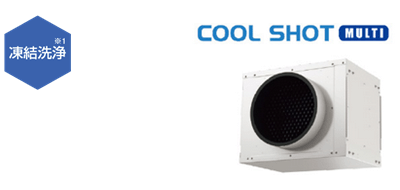

28型（1馬力相当）のご紹介
■設計・工事対応力

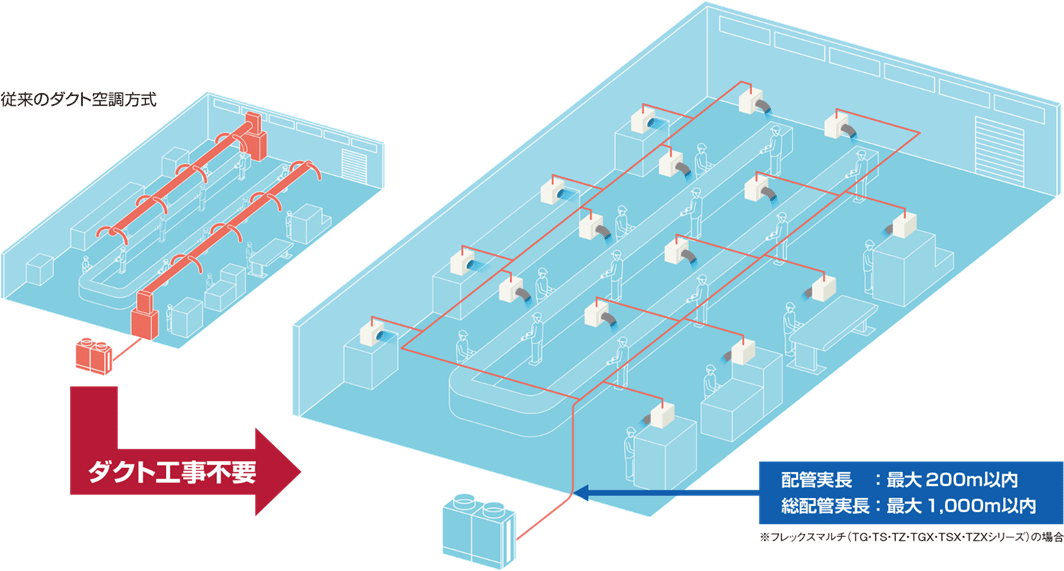

高い設置自由度で現地条件に合わせてフレキシブルに対応
従来の大規模な工場ラインなどに多いダクト空調方式に代わり、小容量の室内ユニットの複数台設置による、現地条件に合わせたフレキシブルな個別運転が可能です。ダクト工事が不要なので、据付・移設も簡単で、省工事性にも優れた空調システムです。

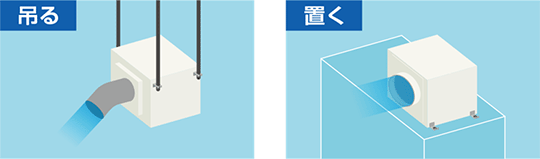

●さまざまな設置に対応します

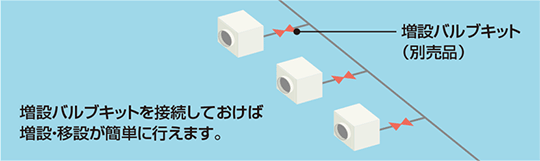

●据付・移設も簡単です

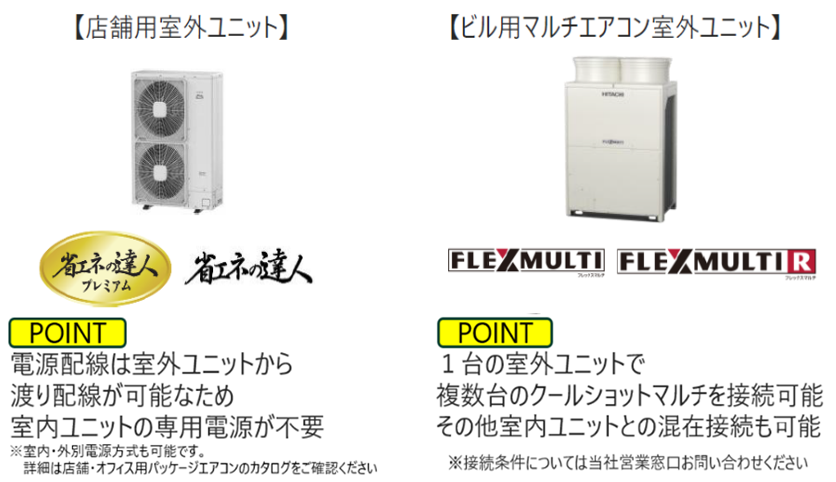

室外ユニットに接続可能な室内ユニットの容量には下表の容量制限がありますのでご注意ください。
| クールショットマルチ 専用接続の場合 |
クールショットマルチとその他室内ユニットを混在接続する場合 | ||
|---|---|---|---|
| クールショットマルチヘの リターンエア有 |
クールショットマルチヘの リターンエア無 |
||
| 室内ユニットの 容量制限 |
室外ユニット容量比 70（注1）～130% |
室外ユニット容量比 70（注1）〜130%かつ クールショットマルチの合計容量は 室外ユニット容量の30%以下 |
室外ユニット容量比 70（注1）〜100%かつ クールショットマルチの合計容量は 室外ユニット容量の30%以下 |
| クールショットマルチの 容量計算 |
クールショットマルチを一般室内ユニットより冷房負荷の高い所（吸込空気温度32℃以上）へ設置する場合は、クールショットマルチの容量を1台あたり125%（3.5kW）として計算 （吸込空気温度が32℃以下の場所に設置する場合は100%（2.8kW）として計算） |
||
- （注1）クールショットマルチを吸込空気温度32゜C以下の場所に設置する場合は、室外ユニット容量比50%～となります。
据付場所に関するご注意
次のような場所への設置はしないでください。
- ■
- 油（機械油含む）の飛散や蒸気および粉末などの多い場所
- ■
- 有機溶剤（シンナーやベンジン）がたちこめる場所
- ■
- 揮発性ガス・可燃性ガス・腐食性ガスがたちこめる場所
- ■
- 離型用シリコンガスなどの微小な粉末が浮遊する場所
- ■
- 酸性またはアルカリ性の雰囲気の場所
- ■
- 離型用シリコンガスなどの微小な粉末が浮遊する場所
- ■
- 温泉地などの硫化ガスの多い場所
- ■
- 海岸地域などの塩分が多い場所
- ■
- 雨風を受ける場所
■快適性能

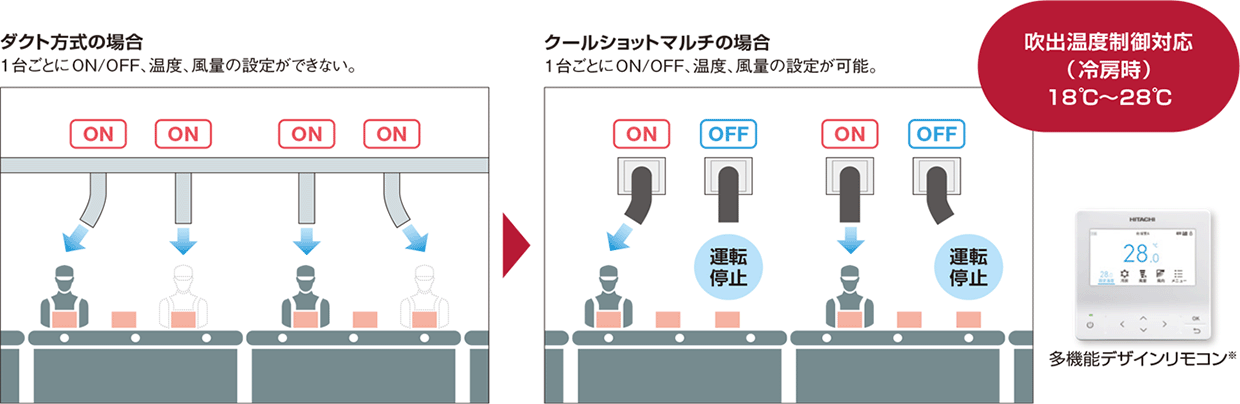

個別運転で使う人それぞれに快適。ムダな運転も抑制
リモコンを使って、１台ごとにON/OFF、温度、風量の設定が可能で、人それぞれの用途や条件に合わせた快適空間を実現できます。 また、人がいないときには運転停止で、電気代のムダを抑えて効率の良い空調ができます。
- ※ 詳しくはデジタルカタログをご参照ください。
吹出温度制御に関するご注意
- 1. 冷房時のみ吹出温度制御にて運転します。暖房時は室内温度制御となります。
- 2. 吹出温度制御に対応している室外ユニットは、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-miniモジュール冷暖切換型（高効率SSMシリーズ）です。
それ以外の室外ユニットとクールショットマルチを接続した場合、冷房時は室内温度制御となります。 - 3. 同一冷媒系統内のクールショットマルチは、全て吹出温度制御に設定してください。
大風量で風が遠くまで届く
大型プロペラファンの採用により、最大風量15m3/分（H急風時）の大風量を実現しました。 風量は用途に合わせて４段階の調整が可能です。別売の吹出口アダプターを取り付けることで、さらに遠くの場所にも快適な風を届けることができます。

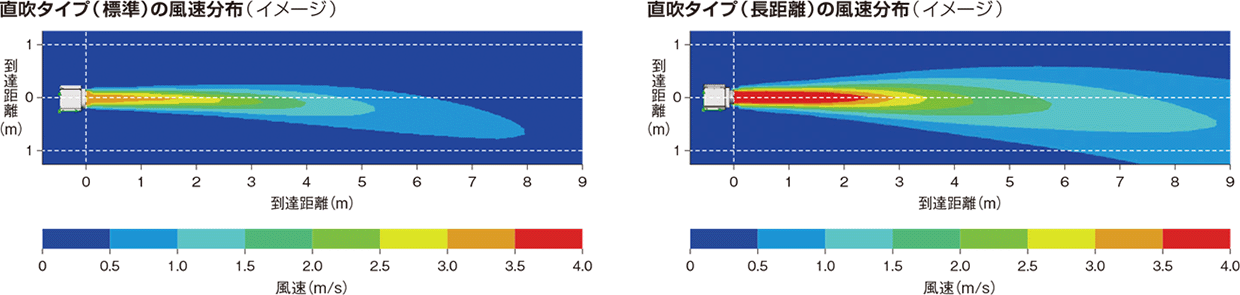

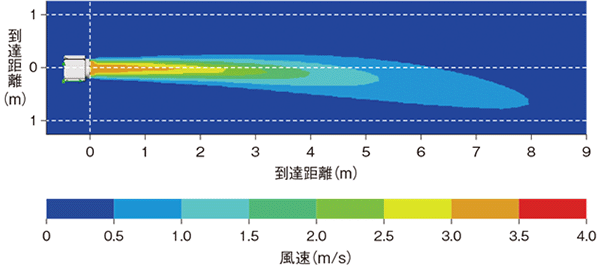

直吹タイプ(標準)の風速分布(イメージ)

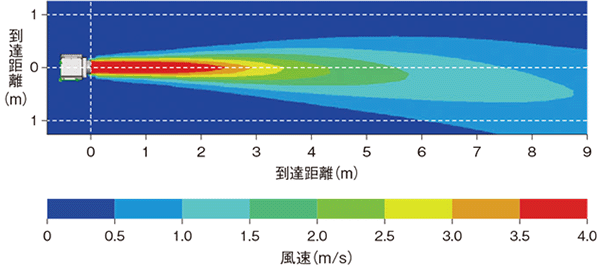

直吹タイプ(直距離)の風速分布(イメージ)
- ●本図は、吹出口中央付近における風速分布の垂直断面図です。
［ 測定条件（日立調べ）］ 冷房運転、風量（H急風）、直吹タイプ（長距離）は吹出口アダプター取付け時（増速設定時）
（注） 外乱や気流の先に障害物などが無い場合のシミュレーション結果です。設置環境や使用状況により効果は異なります。

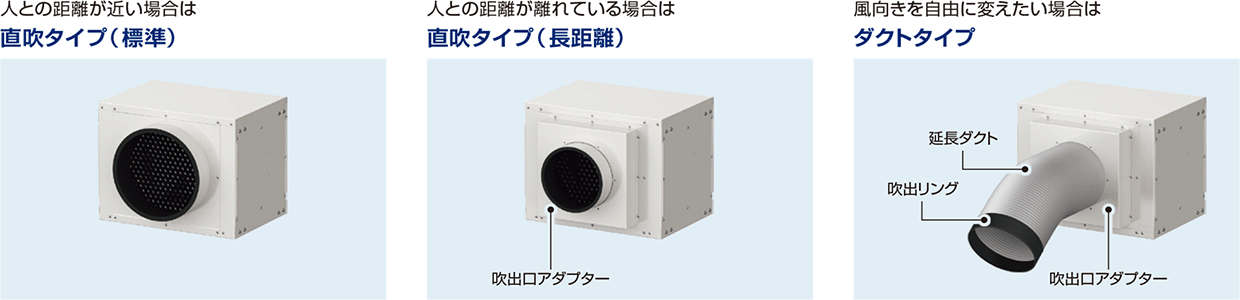

各種オプションの利用で、さまざまな用途や現地条件に対応可能
人との距離が近い場合は
直吹タイプ(標準)
人との距離が離れている場合は
直吹タイプ(長距離)
風向きを自由に変えたい場合は
ダクトタイプ
高温・高湿度環境に対応
室内ユニット冷房使用温度範囲を40゜CDB/30℃WB（RH80％以下）まで拡大しました。高温・高湿度となる夏場の工場内でも使用できます。
オプション
冷媒R32採用に伴う安全対策について
ビル用マルチエアコンの冷媒R32採用に伴う安全対策について、日立は、JRA規格（日本冷凍空調工業会が制定、発行する規格）「JRA GL-16」「JRA GL-20」「JRA4070」に準拠した室内ユニットの制御やオプション（冷媒検知警報器・安全遮断弁）をラインアップしました。
主要機能一覧
| 快適性能 | |
|---|---|
| 熱交換器「凍結洗浄」*1 | ● |
| オートルーバー | - |
| 風向選択（固定） | - |
| 風量調整4段 | ● |
| ドライ | - |
| 高天井対応 | - |
| ホットスタート | ● |
| 冷房外気（-5℃） | ● |
| タイマー運転 | ● |
| 設計・工事対応力 | |
| ドレンアップメカ | - |
| ロングライフフィルター（防カビ） | ● |
| フィルターサイン | ● |
| 故障診断機能 | ● |
| 制御 | ワイヤレスリモコン対応 | ● |
|---|---|---|
| 2リモコン運転 | ● | |
| 1リモコングループ制御 | ● | |
| 遠方制御対応 | ● | |
| 集中制御対応 | ● | |
| 全熱交連動運転対応 | ● | |
| 主要オプション | 空気清浄ユニット | - |
| 酵素フィルター | - | |
| 吹出口アダプター | ● | |
| 延長ダクト | ● | |
| 交換用フィルター | ● | |
| 加湿器 | - |
- *1
- 熱交換器「凍結洗浄」は、フレックスマルチ冷暖切換型（高効率TG/TS/TZシリーズ）・フレックスマルチ-miniモジュール冷暖切換型（高効率SSMシリーズ：単体ユニットのみ）との接続時に使用できます。
関連資料

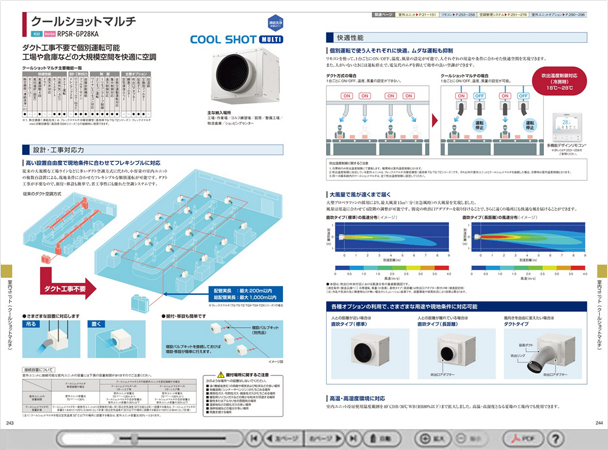

デジタルカタログ
