大容量加湿器の搭載により、建築物衛生法に
適用できる外気処理エアコンを実現

冷媒R32冷媒R410ARPI-GP KAFG/RPWI-GP KAFG※1【NEW】

冷媒R410ARPI-GP KFG/RPWI-AP KFG

  • ※1 2025年春発売予定。本カタログに記載の情報はRPI(RPWI)-GP(AP)KFGの情報です。

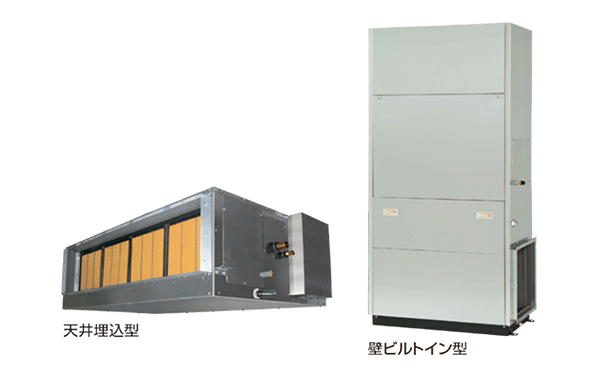

【天井埋込型】は寒さ知らずマルチ - mini には対応していません。
【壁ビルトイン型】はフレックスマルチ - mini、寒さ知らずマルチ - mini には対応していません。

主な製品特長

大容量加湿タイプを採用するメリット=空調システムにおいて別売加湿器は不要*1

*1
ある設計条件においての場合であり、条件が異なれば別売加湿器が必要な場合もあります。

■設計対応力

室外ユニットとの対応

室外ユニットに接続する外気処理エアコンや室内ユニットにより、制御方式が限定されますのでご注意ください。(○:適用可)

室外ユニット フレックスマルチ・寒さ知らず(リニューアル型含む)
接続室内ユニット※2 外気処理エアコンのみ 外気処理エアコン

その他室内ユニット
制御方式 吹出温度制御 ※1
室内温度制御※3
  • ※1 「外気処理エアコンのみ」接続よりも、目標設定温度に対して吹出空気温度が未達または過達など不安定になる場合があります。
  • ※2 室外ユニットに対して室内ユニットを複数台接続する場合、必ず室内ユニットを全数同時運転にて使用してください。外気処理エアコンが1台運転などの少数運転の状態では、能力過多となる場合があります。
    また、快適性を重視する場所に設置する場合は、室内ユニット・室外ユニットを1対1接続にて使用してください。
  • ※3 室内温度制御を使用する場合は、「外気処理エアコン(天井埋込型・壁ビルトイン型)」をご使用ください。

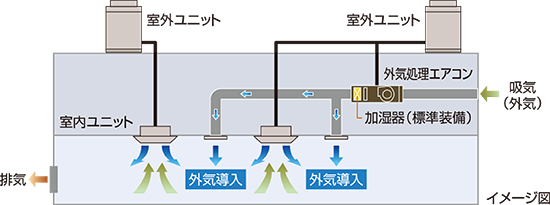

システム構成例(天井埋込型の場合)

●大容量加湿タイプでは型名を風量表記としていますので接続容量を計算する際は、以下の表にて読み替えてください。

型式 相当馬力 接続容量計算時の型名
RPI-GP1080KFG/RPWI-AP1080KFG 5.0 140型
RPI-GP1680KFG/RPWI-AP1680KFG 8.0 224型
RPI-GP2100KFG/RPWI-AP2100KFG 10.0 280型

●室内間高低差については、15m以内としてください。

■快適性能

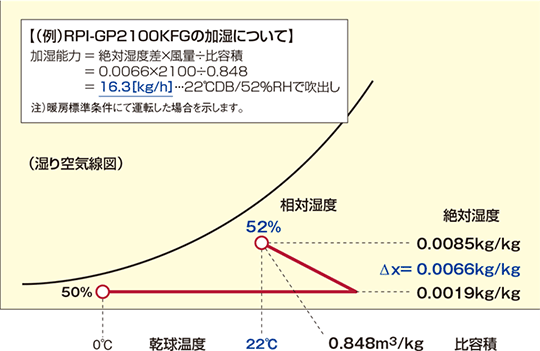

吹出空気相対湿度50%以上を確保

暖房標準条件において、吹出空気相対湿度が建築物衛生法の室内湿度管理基準値(40%〜70%)をクリア。

その他の製品特長

設計対応力

コンパクト設計による据付施工性への配慮

快適性能

運転範囲

オプション

クリーン空調に対応したオプション 【抗菌加工高性能フィルター】

本機は外気を直接吸い込む製品であるため、施工や使用方法などが一般空調機とは異なります。
注意事項など詳細は、本機の納入仕様書にて必ずご確認ください。(下記は一例)

  • (注1)本機は外気負荷を処理するエアコンであり、室内温度を一定にするものではありません。室内の空調負荷については、別途エアコンを設置するなどして対応してください。
  • (注2)外気が低温となる場合には、加湿器給水配管の凍結防止や水抜きを行なってください。
  • (注3)本機に標準装備している加湿器は、定期的に保守・点検が必要です。保守・点検については、弊社営業窓口までご相談ください。
  • (注4)周囲の雰囲気が0℃以下となり、凍結のおそれがある場所には本機を据え付けないでください。(加湿器の破損・水漏れの原因となります。)
  • (注5)凍結事故を防ぐため加湿器の給水経路(付属給水配管および現地給水配管系)には地域の気候条件にあった凍結防止策(現地調達品)を必ず行ってください。(詳細は「据付点検要領書」をご参照ください。)
  • (注6)室内ユニットの合計容量は、室外ユニット容量の80〜100%としてください。
  • (注7)外気処理エアコンとその他室内ユニットを混在接続する場合は、外気処理エアコンの容量を室外ユニット容量の30%以下としてください。
  • (注8)リモコンの設定温度範囲は、吹出温度制御...冷房:13〜25℃、暖房:19〜30℃です。
  • (注9)過加湿防止のため、湿度調整器(現地準備)を必ず取り付け・接続してください。
  • (注10)室内が負圧の場合、室内ユニット停止時に外気が室内ユニット本体内を通過して室内に流入する可能性があります。このような場合、下記の不具合が発生することがありますので、吸込ダクト側に給気シャッターを取り付けするなどの対応をしてください。
    ●外気温度が低い場合:室内ユニット用加湿器が凍結して水漏れ、および現地ダクト・現地吹出口・室内ユニットの表面結露による露落下など。
    ●外気温度が高い場合:現地吹出口の表面結露による露落下、および生外気の流入による不快感や他空調機の負荷増など。

主要機能一覧

快適性能
熱交換器「凍結洗浄」 -
オートルーバー -
風向選択(固定) -
風量調整3段 -
ドライ -
高天井対応 -
ホットスタート
冷房外気(-5℃) -
タイマー運転
設計・工事対応力
ドレンアップメカ*1
ロングライフフィルター(防カビ)*2 *3
フィルターサイン
故障診断機能
制御 ワイヤレスリモコン対応 *4
2リモコン運転
1リモコングループ制御
遠方制御対応
集中制御対応
全熱交連動運転対応
主要オプション 空気清浄ユニット -
酵素フィルター -
脱臭フィルター -
抗菌フィルター
昇降グリル -
加湿器
*1
壁ビルトイン型にはドレンアップメカはありません。
*2
天井埋込型はエアーフィルターを標準装備していません。オプションの各フィルターをご利用ください。

◎:標準装備
△:天井埋込型のみ(オプション)

*3
壁ビルトイン型のみ
*4
ワイヤレスリモコン表示「急-強-弱」に対し、「強-強-強」で運転します。

関連資料

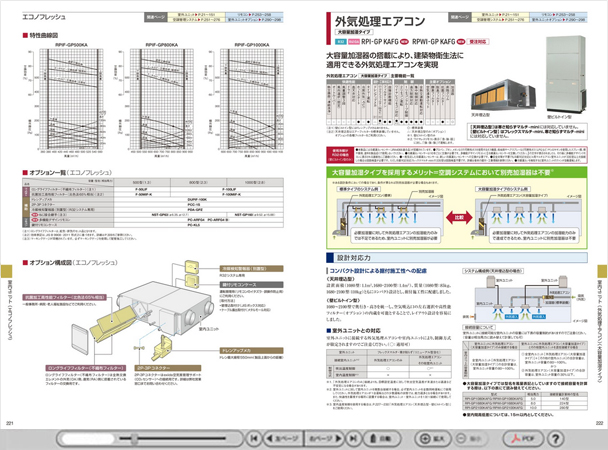

デジタルカタログ

画像をクリックするとデジタルカタログが開きます。

冷媒R32 冷媒R410A

カタログ名 カタログ番号 カタログ発行日 デジタルカタログページ
ビル用マルチエアコン HR-533R 2024年10月版 228ページ
